Bedienungsanleitung: Elektronikschalter DPS40/SPS20
Achten Sie bitte auf den korrekten Anschluss der Eingangs- und Ausgangskabel, bei denen die rot
isolierten Kabel an den Pluspol und die schwarz isolierten an den Minuspol angeschlossen werden
müssen.
ACHTEN SIE SORGFÄLTIG auf den richtigen Anschluss des Eingangs IN und des
Ausgangs OUT!! Im Falle einer Verpolung kann der Schalter unwiderruflich zerstört werden!!
An den Eingang IN dürfen immer nur die Akkus, an den Ausgang OUT nur die Empfänger,
Servos usw. angeschlossen werden.

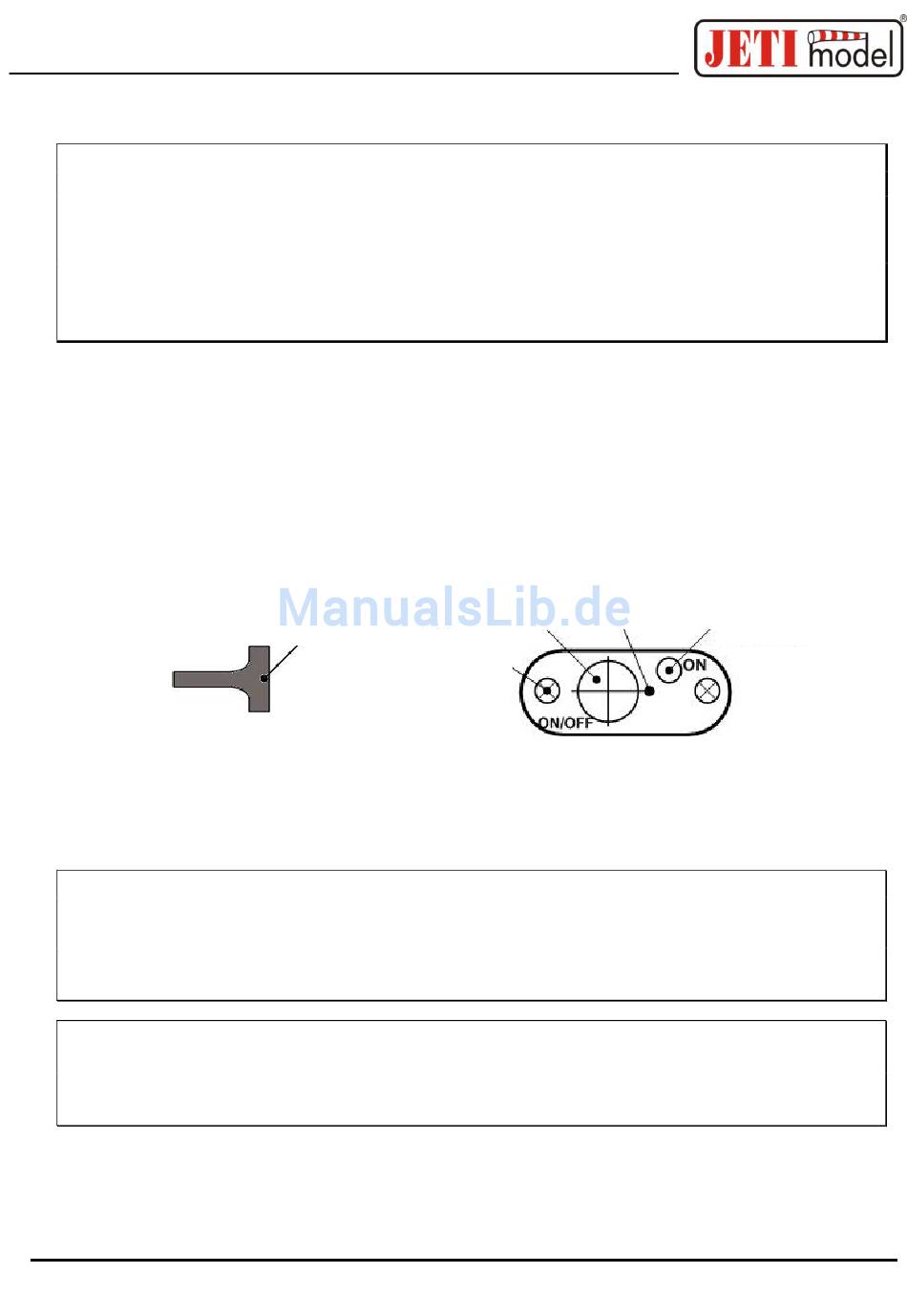

Der Magnetschalter dient zum Ein- oder Ausschalten der Schalter DPS40/SPS20. Zum Einschalten
der DPS40/SPS20 wird der im Lieferumfang enthaltene Magnet mit Träger so an die Zielmarkierung
angelegt, damit die Schlüsselmarke des Trägers und die Schlüsselmarke am Magnetschalter die
gleiche Orientierung haben. Der Magnetschalter enthält eine LED, die den Zustand „eingeschaltet"
anzeigt.
LED an
Bei Anlegen des Magneten lt. gezeigter Schlüsselmarke leuchtet nach einem Zeitinterval von etwa
1s die grüne LED dauerhaft auf und der Elektronikschalter ist eingeschaltet. Das Abschalten läuft in
analoger Weise ab, wobei nach erneutem Anlegen des Magneten und einem Zeitinterval von 1s die
grüne LED erlischt und das System wird abgeschaltet.
Das Schaltersystem behält immer die Information bei, ob es zuletzt eingeschaltet oder ausgeschaltet
worden ist. Falls Sie das System über den Magnetschalter einschalten, daraufhin den
Versorgungsakku vom Elektronikschalter trennen und dann wieder anschließen, schaltet dieser
automatisch wieder
Versorgungsakkus das System immer zuerst mit Hilfe des Magnetschalters abschalten.
Vor dem Einschalten des Elektronikschalters sollten Sie immer zuerst alle Akkus anschließen
und dann erst das System über den Magnetschalter einschalten. Behalten Sie diese Regel auch
für den Abschaltvorgang bei. Zuerst das System mit dem Magnetschalter abschalten und dann
erst die Akkus abtrennen.
- durch Blinken wird die Magnetreichweite angezeigt
- durch Dauerleuchten wird der eingeschaltete Zustand angezeigt
SCHLÜSSELMARKE
MONTAGE-
ÖFFNUNGEN
Aus Sicherheitsgründen
ein.
SCHLÜSSEL-
ZIEL-
MARKIERUNG MARKE
sollten
-4-
LED
EINGESCHALTET
Sie vor Abtrennen des
