Vorderer Weinberg 26
• D-71522 Backnang •
4. Montage
Die Gleichstromversorgung ist so einzubauen, dass die notwendige Kühlung gewährleistet ist. Ein Mindestabstand
im Bereich der Lüftungsöffnungen zu benachbarten Geräten von ≥ 40mm ist einzuhalten. Der Einbau ist stets so
vorzunehmen, dass eine ausreichende Luftzirkulation sichergestellt ist. Die spezifizierte Umgebungstemperatur
darf nicht überschritten werden. Die max. Aufstellhöhe ohne Leistungsreduzierung beträgt 1000m ü. NN.
Während der Montage ist das Gerät abzudecken, sofern Bohrspäne auf das Gerät, bzw. ins Geräteinnere
gelangen könnten. (Kurzschlussgefahr!)
5. Anschluss
Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstimmung
zu überprüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe Prinzipschaltbild
und Anschlussbelegung )
Anschluss:
AC-Eingang
DC-Ausgang
(Verbraucher)
Kondensatormodul
(optional)
Im Überlastfall setzt sich der DC-Ausgangsstrom aus dem maximalen Strom des DC-DC-
Wandlers sowie aus dem Strom des versorgenden AC-DC-Wandlers zusammen. Um eine
Überlastung des DC-Ausgangskreises zu unterbinden ist dieser extern abzusichern! (Wert
s. Punkt 3.1)

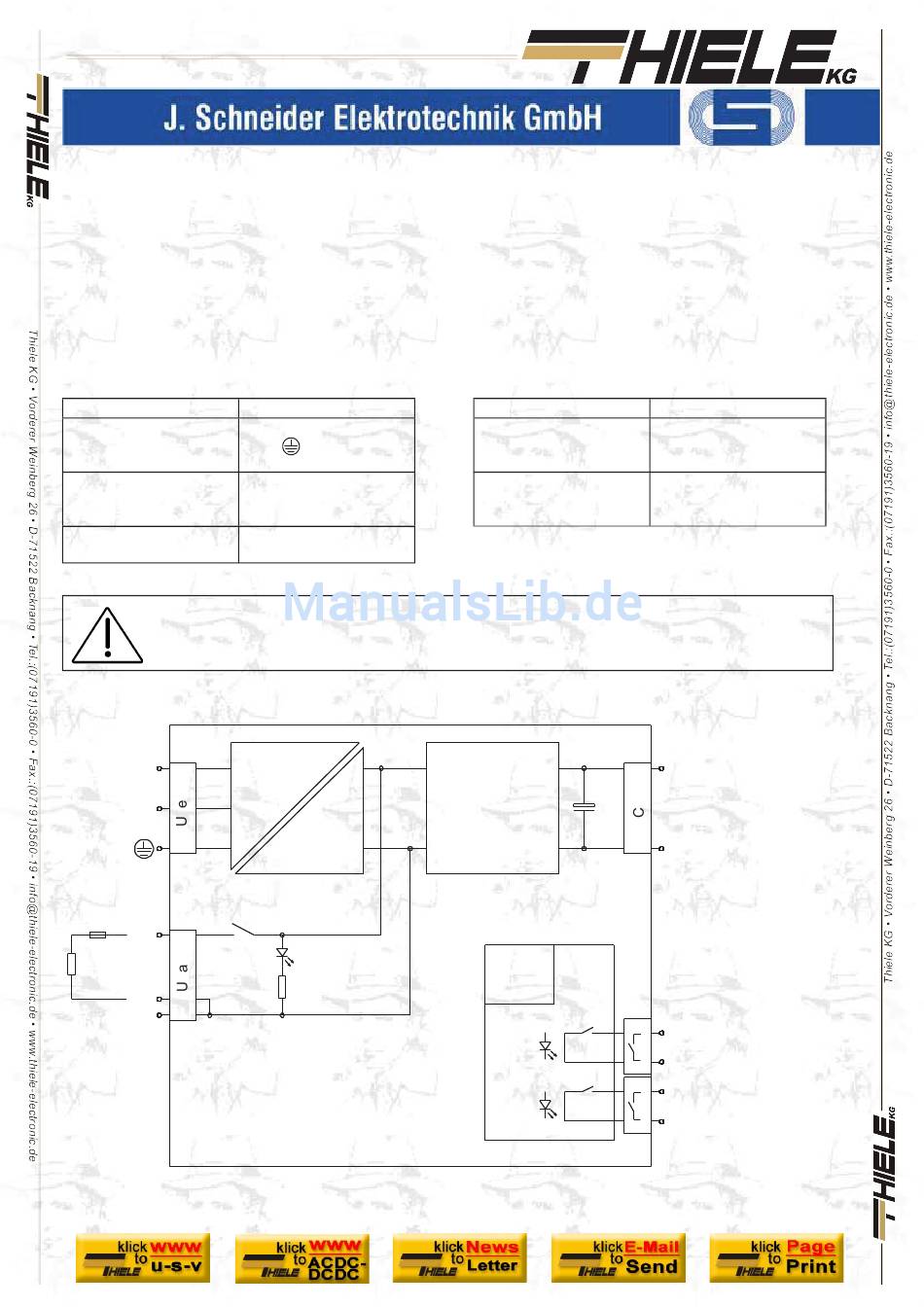

6. Prinzipschaltbild
L
N
F
+
LAST
-
-
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Klemme:
Klemmanschluss 'Ue'
L, N,
Klemmanschluss 'Ua'
+, -, -
Klemmanschluss 'C'
+, -
AC-
DC-Wandler
K1
LED1
Betrieb
Anschluss:
Meldung '
Ue-o.k.'
Meldung '
Uc>'
DC-DC-Wandler
C1
µC
K
LED2
K
LED3
5/7
Technische Änderungen vorbehalten
0724G01D01-070831.doc
Klemme:
Klemmanschluss
'Kontaktsymbol
(Schließer)
Ue-o.k.'
Klemmanschluss
'Kontaktsymbol
(Schließer)
Uc>'
+
-
30V DC/0,5A
Ue-o.k.
Uc>
30V DC/0,5A
!
