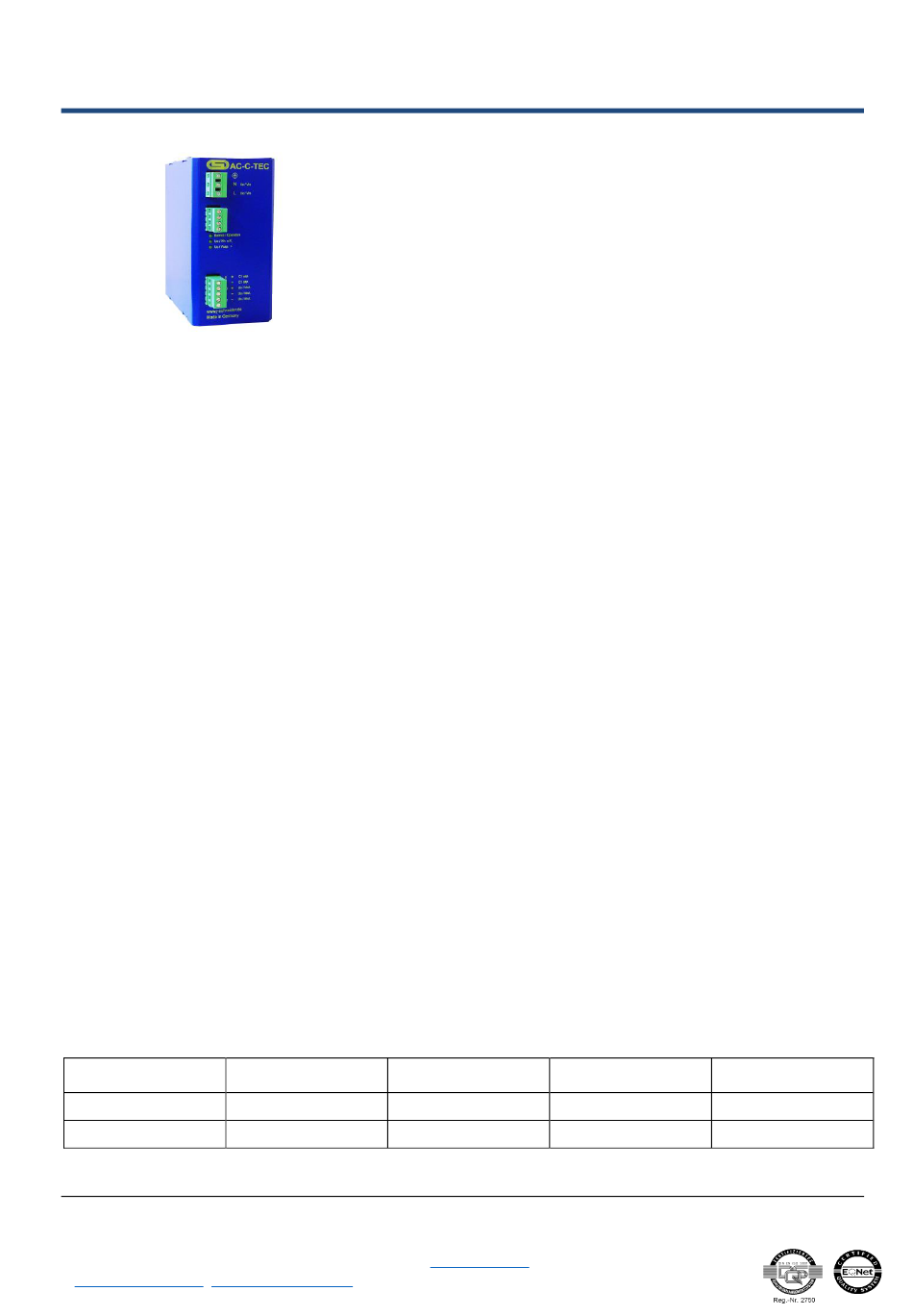

Gebrauchsanleitung

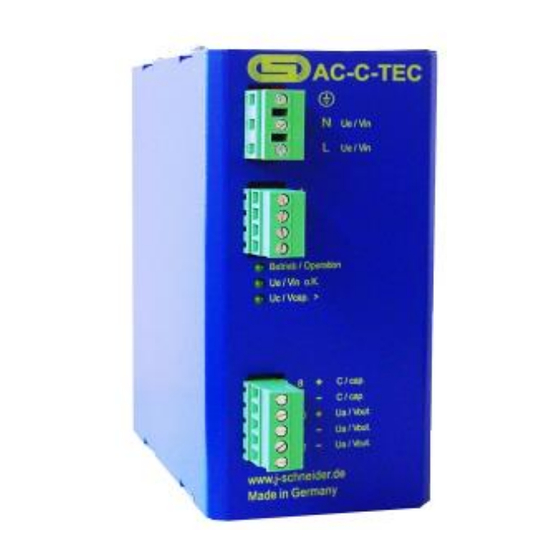

AC C-TEC 2403
1. Allgemeines .............................................................................................................. 2
1.1
1.2
2
Transport und Lagerung .......................................................................................... 3
3
Montage und Anschluss .......................................................................................... 3
3.1
3.2
3.3
3.4
3.5
3.6
4
Inbetriebnahme ......................................................................................................... 5
4.1
5
Betrieb ....................................................................................................................... 6
5.1
5.2
5.3
5.4
6
Instandhaltung .......................................................................................................... 7
6.1
7
Ausserbetriebnahme ................................................................................................ 8
8
Entsorgung ............................................................................................................... 8
9
Normen und Vorschriften ........................................................................................ 8
10 Technische Daten ..................................................................................................... 9
Gerätebezeichnung
Bemerkung
AC C-TEC 2403-05
Standardgerät 500 J
AC C-TEC 2403-1
Standardgerät 1 kJ
Vertrieb / Distribution:
ATECO EDV GmbH, Assar-Gabrielsson-Str. 1, D-63128 Dietzenbach
FON: +49-6074-812220, Fax: +49-6074-812230, Mail:
http://www.ateco.de,
http://www.dc-ups.de
DC-USV
NCPA0724G01***
Art.-Nr.:
Eingangs -
Nennspannung
NCPA0724G01001
115-230 V AC
NCPA0724G01017
115-230 V AC
info@ateco.de,
Seite
Ausgangs -
Nennspannung
24 V DC
24 V DC
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für J. Schneider AC C-TEC 2403
Inhaltszusammenfassung für J. Schneider AC C-TEC 2403
-
Seite 1: Inhaltsverzeichnis
Gebrauchsanleitung AC C-TEC 2403 DC-USV NCPA0724G01*** Seite 1. Allgemeines ......................2 Allgemeine Sicherheitshinweise Kurzbeschreibung Transport und Lagerung ..................3 Montage und Anschluss ..................3 Montage Anschluss Anschluss Netzspannung Anschluss Verbraucher Meldekontakte Prinzipschaltbild Inbetriebnahme ......................5 Anzeigen und Meldungen Betrieb ........................6... -
Seite 2: Allgemeines
Gebrauchsanleitung AC C-TEC 2403 1. Allgemeines Die kondensatorgepufferte Gleichstromversorgung sorgt für eine sichere Aufrechterhaltung der Gleichspannungs- versorgung bei Netzausfall. Jede andere Verwendung wird ausdrücklich ausgeschlossen. Die Betriebsanleitung ist vor der Benutzung bzw. der Installation zu lesen, die Angaben sind einzuhalten! Die Inbe- triebnahme und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. -
Seite 3: Kurzbeschreibung
Gebrauchsanleitung AC C-TEC 2403 Kurzbeschreibung Die gepufferte Gleichstromversorgung der Typenreihe AC C-TEC besitzt im Gehäuseinneren ein Ultrakonden- sator als Energiespeicher. Dieser Kondensator wird im Normalbetrieb vom AC-Netz aufgeladen. Ebenso werden die angeschlossenen DC-Verbraucher vom AC-Netz versorgt. Bei einer Unterbrechung der AC-Versorgung wird die Energie der Ultrakondensatoren geregelt freigesetzt. -
Seite 4: Anschluss
Gebrauchsanleitung AC C-TEC 2403 Anschluss Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstim- mung zu überprüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (Siehe An- schlussbelegung). Nicht benutzte Anschlussschrauben sind anzuziehen. HINWEIS Die externe Energieversorgung muss an einen Stromkreis mit einer eigenen, besonders gekenn- ... -
Seite 5: Prinzipschaltbild
Gebrauchsanleitung AC C-TEC 2403 Prinzipschaltbild DC-DC-Wandler DC-Wandler LED1 LAST µC Betrieb 30V DC/0,5A LED 2 Ue-o.k. Uc> 30V DC/0,5A LED 3 Inbetriebnahme Die Stromversorgung wird durch Zuschalten der Netzspannung (230 V AC) eingeschaltet. Die Status- LED „Ue-O.k.“ leuchtet GEFAHR Prüfen Sie vor dem ersten Einschalten die Richtigkeit der Anschlüsse. -
Seite 6: Anzeigen Und Meldungen
Gebrauchsanleitung AC C-TEC 2403 Anzeigen und Meldungen Im Gehäuse befinden sich vier LEDs zur Statusanzeige: Anzeige Bedeutung Betrieb LED grün leuchtet: - bei vorhandener Netzspannung an Klemme Ue - solange das Gerät intern mit Energie versorgt wird Ue-OK LED grün leuchtet: - bei Netzbetrieb U >... -
Seite 7: Pufferbetrieb
Gebrauchsanleitung AC C-TEC 2403 Pufferbetrieb Durch Wegschalten der Netzspannung bzw. durch Unterschreiten der Mindesteingangsspannung geht das C-TEC in den Pufferbetrieb über. Die grüne LED Ue-OK. erlischt. Ist die Energie im Kondensator <30% erlischt Uc>. Ist der Kondensator nicht mehr pufferfähig, wird die Ausgangsklemme Ua abgeschalten. -
Seite 8: Ausserbetriebnahme
Gebrauchsanleitung AC C-TEC 2403 Ausserbetriebnahme Die Ausserbetriebnahme erfolgt durch Wegnahme der Netzspannung. Das Gerät puffert anschließend die Verbraucher bis die Kondensatoren entladen sind. Direkt nach der Entla- dung wird der spannungsfreie Ausgang durch das leuchten der LED Betrieb und das schnelle Blinken der LED Uc>... -
Seite 9: 10 Technische Daten
Gebrauchsanleitung AC C-TEC 2403 10 Technische Daten 115 V … 230 V AC (±15%) Eingangsnennspannung 97,8 V … 264,5 V AC Min. Eingangsnennspannung für Ladebetrieb 47 Hz … 63 Hz Nennfrequenz Max. Eingangsnennstrom 0,84 A @ 115 V AC 0,42 A @ 230 V AC Max.
