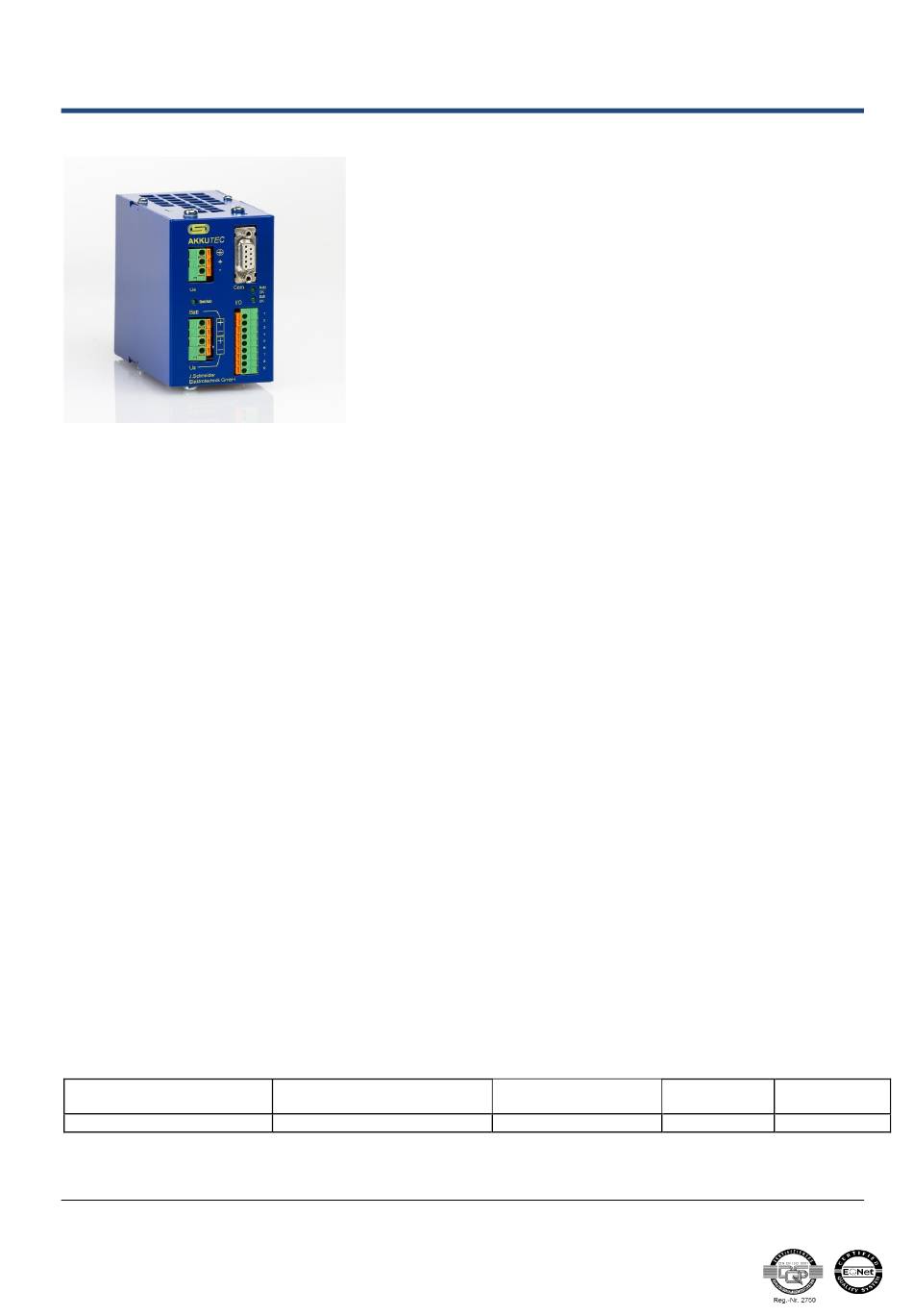

J. Schneider AKKUTEC 4801-0 Gebrauchsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanleitung
AKKUTEC 4801
1
Allgemeines .............................................................................................................. 2
1.1
1.2
1.3
2
Transport und Lagerung .......................................................................................... 3
3
Montage und Anschluss .......................................................................................... 3
3.1
3.2
3.3
4
Inbetriebnahme ......................................................................................................... 6
4.1
4.2
4.3
5
Betrieb ....................................................................................................................... 7
5.1
5.2
5.3
5.4
6
Instandhaltung .......................................................................................................... 8
7
Außerbetriebnahme .................................................................................................. 8
8
Entsorgung ............................................................................................................... 8
9
Normen und Vorschriften ........................................................................................ 8
10 Technische Daten ..................................................................................................... 9
Gerätegrundbezeichnung
AKKUTEC 4801-0
Dokument
Q33G1B19-200624.docx
Bemerkungen
Standardgerät, Einzelmodul
DC-USV
NBPAQ33G1M19
Art.Nr.
Eingangs-
nennspannung
NBPAQ33G1M19
115 -230V AC
Seite
2
3
3
3
4
5
6
6
6
7
7
7
7
Ausgangs-
nennspannung
48V DC
Seite 1 / 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für J. Schneider AKKUTEC 4801-0

Inhaltszusammenfassung für J. Schneider AKKUTEC 4801-0

  • Seite 1: Inhaltsverzeichnis

    Instandhaltung ......................8 Außerbetriebnahme ....................8 Entsorgung ....................... 8 Normen und Vorschriften ..................8 10 Technische Daten ..................... 9 Gerätegrundbezeichnung Bemerkungen Art.Nr. Eingangs- Ausgangs- nennspannung nennspannung AKKUTEC 4801-0 Standardgerät, Einzelmodul NBPAQ33G1M19 115 -230V AC 48V DC Seite 1 / 9 Dokument Q33G1B19-200624.docx...

  • Seite 2: Allgemeines

    Gebrauchsanleitung AKKUTEC 4801 Allgemeines Die batteriegepufferte Gleichstromversorgung sorgt für eine sichere Aufrechterhaltung der Gleichspannungsversor- gung bei Netzausfall. Jede andere Verwendung wird ausdrücklich ausgeschlossen. Die Betriebsanleitung ist vor der Benutzung bzw. der Installation zu lesen, die Angaben sind einzuhalten! Die Inbe- triebnahme und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden.

  • Seite 3: Kurzbeschreibung

    Gebrauchsanleitung AKKUTEC 4801 Kurzbeschreibung Die batteriegepufferte Gleichstromversorgung der Typenreihe AKKUTEC arbeitet nach dem Bereitschafts-Parallel- Prinzip und gewährleistet, in Verbindung mit einem Bleiakkumulator, eine sichere Aufrechterhaltung der Gleichspan- nungsversorgung bei Netzausfall. Die Pufferzeit ist vom Ladezustand des Akkumulators und dem Entladestrom ab- hängig Die Stromversorgung zeichnet sich durch folgende Eigenschaften aus: ...

  • Seite 4: Anschluss

    Gebrauchsanleitung AKKUTEC 4801 Anschluss Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstim- mung zu prüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe Prinzip- schaltbild und Anschlussbelegung). Klemmen Anschluss Bezeichnung Max. Anzugs- Min. Lei- drehmoment/Nm tungsquer- schnitt/mm...

  • Seite 5: Prinzipschaltbild

    Gebrauchsanleitung AKKUTEC 4801 Prinzipschaltbild AKKUTEC 4801 Seite 5/9 Dokument Q33G1B19-200624.docx...

  • Seite 6: Inbetriebnahme

    Gebrauchsanleitung AKKUTEC 4801 Inbetriebnahme Das Gerät wird durch Zuschalten der Netzspannung in Betrieb genommen. HINWEIS Werden Geräte in Anlagen eingebaut, in denen zur Prüfung Überspannungen (z.B. nach EN60204-1 / VDE0113 Teil1 19.4 Spannungsprüfung) verlangt werden, so ist das Gerät vor dem Anlegen der Spannung vom Prüfaufbau zu trennen.

  • Seite 7: Betrieb

    Gebrauchsanleitung AKKUTEC 4801 Betrieb Ca. 2 Sekunden nach Netzzuschaltung wird die Ausgangsspannung freigegeben und die angeschlossenen Verbraucher versorgt. Ebenso erfolgt die Ladung der Pufferbatterie. Diese Betriebsart wird durch das Leuch- ten der grünen LED ‘Netz OK’ signalisiert. Durch Wegschalten der Netzspannung bzw. durch Unterschreiten der Mindesteingangsspannung geht das AKKUTEC in Batteriebetrieb über.

  • Seite 8: Instandhaltung

    Gebrauchsanleitung AKKUTEC 4801 Instandhaltung Innerhalb des Gerätes befinden sich keine vom Anwender zu wartenden Teile. Das Gerät ist je nach Verschmutzungsgrad regelmäßig zu säubern. Die Batterien sind wie unter Punkt 5.2 beschrieben zu überprüfen und ggf. zu ersetzen. Außerbetriebnahme Eine Außerbetriebnahme erfolgt durch Wegnahme der Netzspannung. Um die anschließende Entladung der Batterie zu vermeiden, muss der Batteriekreis durch Aktivierung des ‘Shut-Downs’...

  • Seite 9: 10 Technische Daten

    Gebrauchsanleitung AKKUTEC 4801 10 Technische Daten Eingang 115…230 V AC ±15 % (98…265 V AC) Eingangsspannung 47…63 Hz Frequenz Eingangsstrom 0,85 A @ 230 V AC ≤ 30 A/2 ms Einschaltstrom 46 W Eingangsnennleistung @ (Ue = 230 V AC, Ua = 26,8 V DC, Ia = 1,1 A) Ausgang Ausgangsnennspannung 48 V DC...
