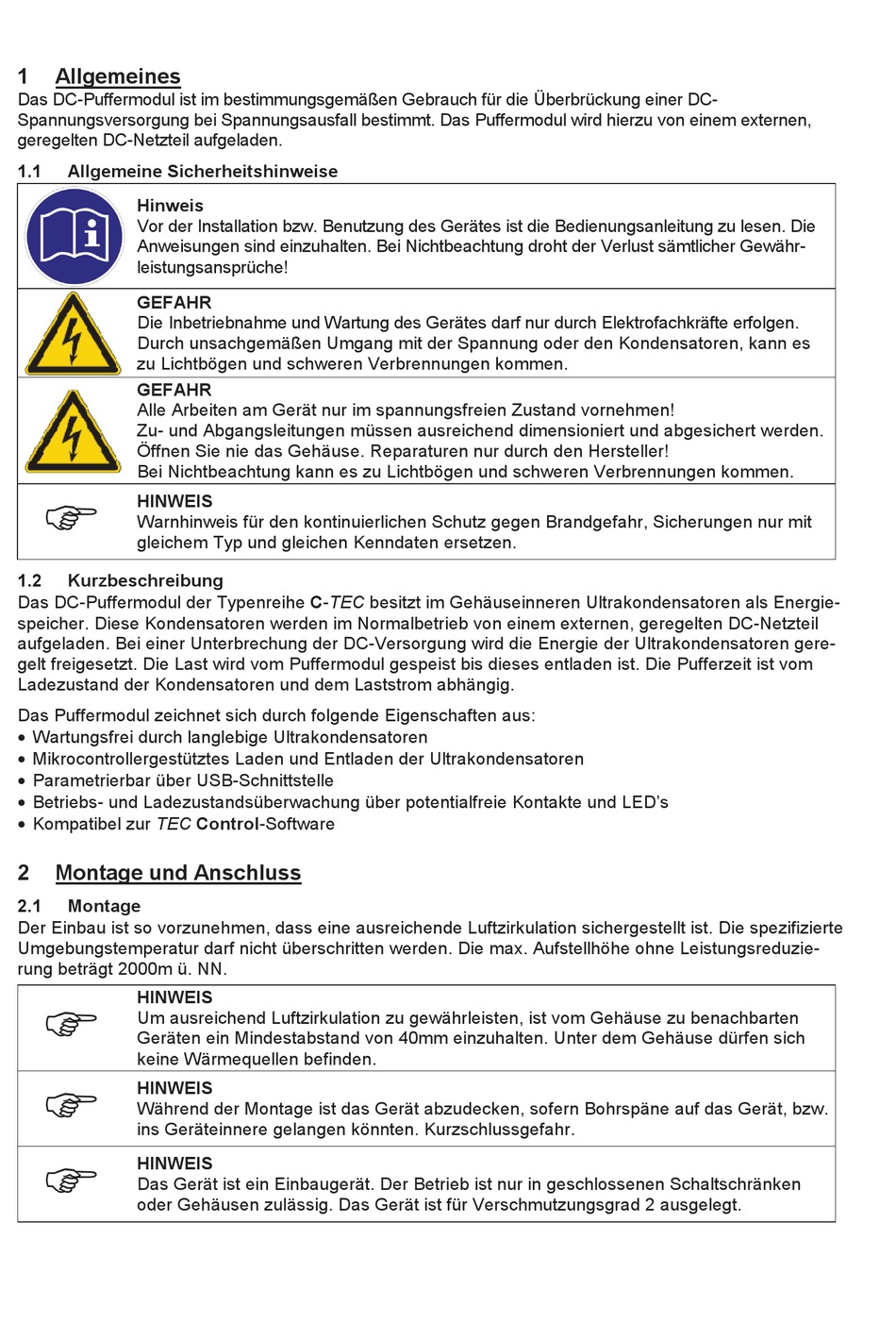

1
Allgemeines
Das DC-Puffermodul ist im bestimmungsgemäßen Gebrauch für die Überbrückung einer DC-
Spannungsversorgung bei Spannungsausfall bestimmt. Das Puffermodul wird hierzu von einem externen,
geregelten DC-Netzteil aufgeladen.
1.1
Allgemeine Sicherheitshinweise
Hinweis
Vor der Installation bzw. Benutzung des Gerätes ist die Bedienungsanleitung zu lesen. Die
Anweisungen sind einzuhalten. Bei Nichtbeachtung droht der Verlust sämtlicher Gewähr-
leistungsansprüche!
GEFAHR
Die Inbetriebnahme und Wartung des Gerätes darf nur durch Elektrofachkräfte erfolgen.
Durch unsachgemäßen Umgang mit der Spannung oder den Kondensatoren, kann es
zu Lichtbögen und schweren Verbrennungen kommen.
GEFAHR
Alle Arbeiten am Gerät nur im spannungsfreien Zustand vornehmen!
Zu- und Abgangsleitungen müssen ausreichend dimensioniert und abgesichert werden.
Öffnen Sie nie das Gehäuse. Reparaturen nur durch den Hersteller!
Bei Nichtbeachtung kann es zu Lichtbögen und schweren Verbrennungen kommen.
HINWEIS
)
Warnhinweis für den kontinuierlichen Schutz gegen Brandgefahr, Sicherungen nur mit
gleichem Typ und gleichen Kenndaten ersetzen.
1.2
Kurzbeschreibung
Das DC-Puffermodul der Typenreihe C-TEC besitzt im Gehäuseinneren Ultrakondensatoren als Energie-
speicher. Diese Kondensatoren werden im Normalbetrieb von einem externen, geregelten DC-Netzteil
aufgeladen. Bei einer Unterbrechung der DC-Versorgung wird die Energie der Ultrakondensatoren gere-
gelt freigesetzt. Die Last wird vom Puffermodul gespeist bis dieses entladen ist. Die Pufferzeit ist vom
Ladezustand der Kondensatoren und dem Laststrom abhängig.
Das Puffermodul zeichnet sich durch folgende Eigenschaften aus:
• Wartungsfrei durch langlebige Ultrakondensatoren
• Mikrocontrollergestütztes Laden und Entladen der Ultrakondensatoren
• Parametrierbar über USB-Schnittstelle
• Betriebs- und Ladezustandsüberwachung über potentialfreie Kontakte und LED's
• Kompatibel zur TEC Control-Software
2
Montage und Anschluss
2.1
Montage
Der Einbau ist so vorzunehmen, dass eine ausreichende Luftzirkulation sichergestellt ist. Die spezifizierte
Umgebungstemperatur darf nicht überschritten werden. Die max. Aufstellhöhe ohne Leistungsreduzie-
rung beträgt 2000m ü. NN.
HINWEIS
)
Um ausreichend Luftzirkulation zu gewährleisten, ist vom Gehäuse zu benachbarten
Geräten ein Mindestabstand von 40mm einzuhalten. Unter dem Gehäuse dürfen sich
keine Wärmequellen befinden.
HINWEIS
)
Während der Montage ist das Gerät abzudecken, sofern Bohrspäne auf das Gerät, bzw.
ins Geräteinnere gelangen könnten. Kurzschlussgefahr.
HINWEIS
)
Das Gerät ist ein Einbaugerät. Der Betrieb ist nur in geschlossenen Schaltschränken
oder Gehäusen zulässig. Das Gerät ist für Verschmutzungsgrad 2 ausgelegt.
