Gebrauchsanleitung

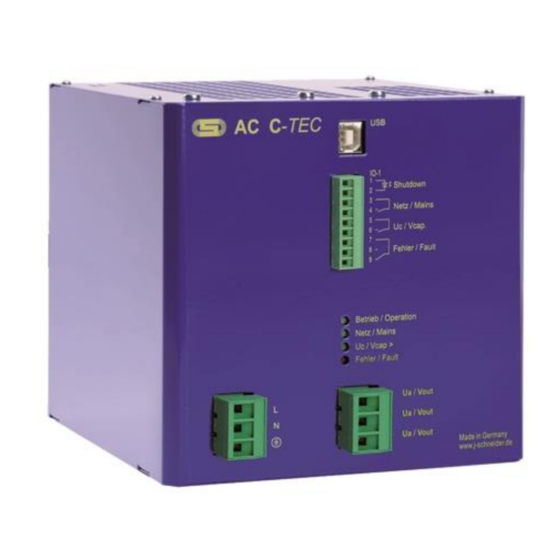

AC C-TEC 2410-10
Inhalt
1.1
Allgemeine Sicherheitshinweise .......................................................................................... 2
1.2
Kurzbeschreibung ................................................................................................................ 2
2.1
Montage .............................................................................................................................. 3
2.2
Anschluss ............................................................................................................................ 4
2.3
Prinzipschaltbild ................................................................................................................... 5
3.1
Anzeigen und Meldungen .................................................................................................... 5
4.1
Netzbetrieb .......................................................................................................................... 6
4.2
Pufferbetrieb ........................................................................................................................ 6
4.3
Pufferzeit ............................................................................................................................. 7
4.4
Einschaltdauer ..................................................................................................................... 7
4.5
Shutdown ............................................................................................................................ 8
DC-USV
NCPA1430G01001
(AC C-TEC 2410-10)
Seite
2
3
5
6
8
8
9
10
10
10
Seite 1 / 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für J. Schneider NCPA1430G01001
Inhaltszusammenfassung für J. Schneider NCPA1430G01001
-

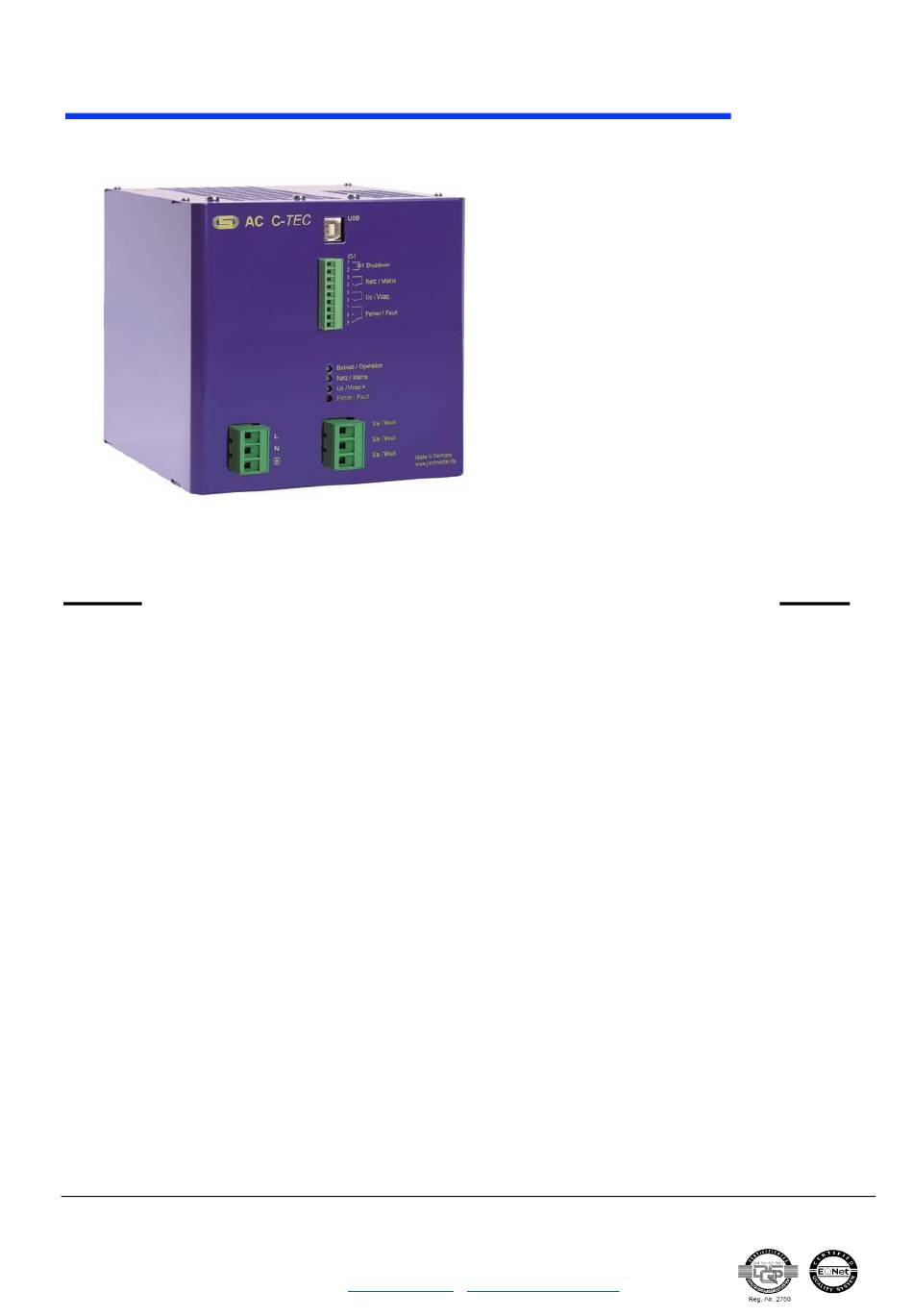

Seite 1: Inhaltsverzeichnis
Gebrauchsanleitung AC C-TEC 2410-10 DC-USV NCPA1430G01001 (AC C-TEC 2410-10) Inhalt Seite 1 Allgemeines Allgemeine Sicherheitshinweise ..................2 Kurzbeschreibung ........................ 2 2 Montage und Anschluss Montage ..........................3 Anschluss ..........................4 Prinzipschaltbild ........................5 3 Inbetriebnahme Anzeigen und Meldungen ....................5 4 Betrieb Netzbetrieb .......................... -
Seite 2: Allgemeines
AC C-TEC 2410-10 1 Allgemeines 1.1 Allgemeine Sicherheitshinweise HINWEIS Vor der Installation bzw. Benutzung des Gerätes ist die Bedienungsanleitung zu lesen. Die Anweisungen sind einzuhalten. Bei Nichtbeachtung droht der Verlust sämtlicher Gewähr- leistungsansprüche! WARNUNG Die Inbetriebnahme und Wartung des Gerätes darf nur durch Elektrofachkräfte erfolgen. Durch unsachgemäßen Umgang mit der Spannung oder den Kondensatoren, kann es zu Lichtbögen und schweren Verbrennungen kommen. -
Seite 3: Montage Und Anschluss
AC C-TEC 2410-10 2 Montage und Anschluss 2.1 Montage Die DC-USV ist so einzubauen, dass die notwendige Kühlung gewährleistet ist. Ein Mindestabstand im Bereich der Lüftungsöffnungen zu benachbarten Geräten von 40 mm ist einzuhalten. Der Einbau ist stets so vorzu- nehmen, dass eine ausreichende Luftzirkulation sichergestellt ist. -
Seite 4: Anschluss
AC C-TEC 2410-10 2.2 Anschluss Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstim- mung zu prüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe Prinzip- schaltbild und Anschlussbelegung) VORSICHT Achten Sie beim Anschluss der Klemmen auf die Übereinstimmung der Nennspan- nung und die Polung. -
Seite 5: Prinzipschaltbild
AC C-TEC 2410-10 2.3 Prinzipschaltbild Im Prinzipschaltbild sind die Energie- und Signalflussrichtungen vereinfacht dargestellt. 3 Inbetriebnahme Das Gerät wird durch Zuschalten der AC-Versorgung an der Netzklemme in Betrieb genommen. HINWEIS Werden Geräte in Anlagen eingebaut, in denen zur Prüfung Überspannungen (z.B. -
Seite 6: Betrieb
AC C-TEC 2410-10 4 Betrieb Das AC C-TEC 2410-10 wird parallel zum Verbraucher angeschlossen. Der Betrieb des Gerätes wird mit der LED ‘Betrieb / Operation’ angezeigt. Die Energie zum Laden bezieht das Gerät aus dem Netz. Das Laden der Kondensatoren ist nur möglich, wenn die Netzspannung ≥ 100 V AC/DC beträgt. Dies wird durch das Leuchten der grünen LED, ‘Netz / Mains’... -
Seite 7: Pufferzeit
AC C-TEC 2410-10 4.3 Pufferzeit Pufferzeit in Abhängigkeit vom Strom 500 s 450 s 400 s 350 s 300 s 250 s 200 s 150 s 100 s 50 s 10 A Bei Strömen ≤ 2 A ist der Eigenverbrauch von ca. 60 mA zu berücksichtigen! Berechnung der Pufferzeit im Neuzustand: Beispiel: 10,0 kJ... -
Seite 8: Shutdown
AC C-TEC 2410-10 4.5 Shutdown Der Pufferbetrieb kann durch Anlegen einer +24 V DC-Steuerspannung am Anschluss 1 (+) und 2 (-) der Klemmleiste ‘I/O-1’ vorzeitig abgebrochen werden. Hierdurch wird erreicht, dass die angeschlossenen Verbrau- cher in einem definierten Zustand abgeschaltet werden können. Außerdem bleibt durch das vorzeitige Abschal- ten eine bestimmte Restenergie im Kondensator erhalten. -
Seite 9: Technische Daten
AC C-TEC 2410-10 7 Technische Daten Eingang Eingangsspannungsbereich 100 V - 240 V AC 100 V - 230 V DC 50 Hz … 60 Hz ± 6 % Nennfrequenz Max. Eingangsnennstrom 1,11 A @ 230 V AC 2,35 A @ 110 V AC Max. -
Seite 10: Klemmen
AC C-TEC 2410-10 8 Klemmen Netzanschluss Ue Schraubklemme IEC: 400 V / 20 A 2,5 mm² (AWG 13) 0,4 Nm (3,5Lb-In) Abisolierlänge 7 mm Entladeanschluss Ua /Vout Schraubklemme IEC: 320 V / 20 A 2,5 mm² (AWG 13) 0,4 Nm (3,5Lb-In) Abisolierlänge 7 mm Steueranschluss IO-1 Schraubklemme...
