Anhang

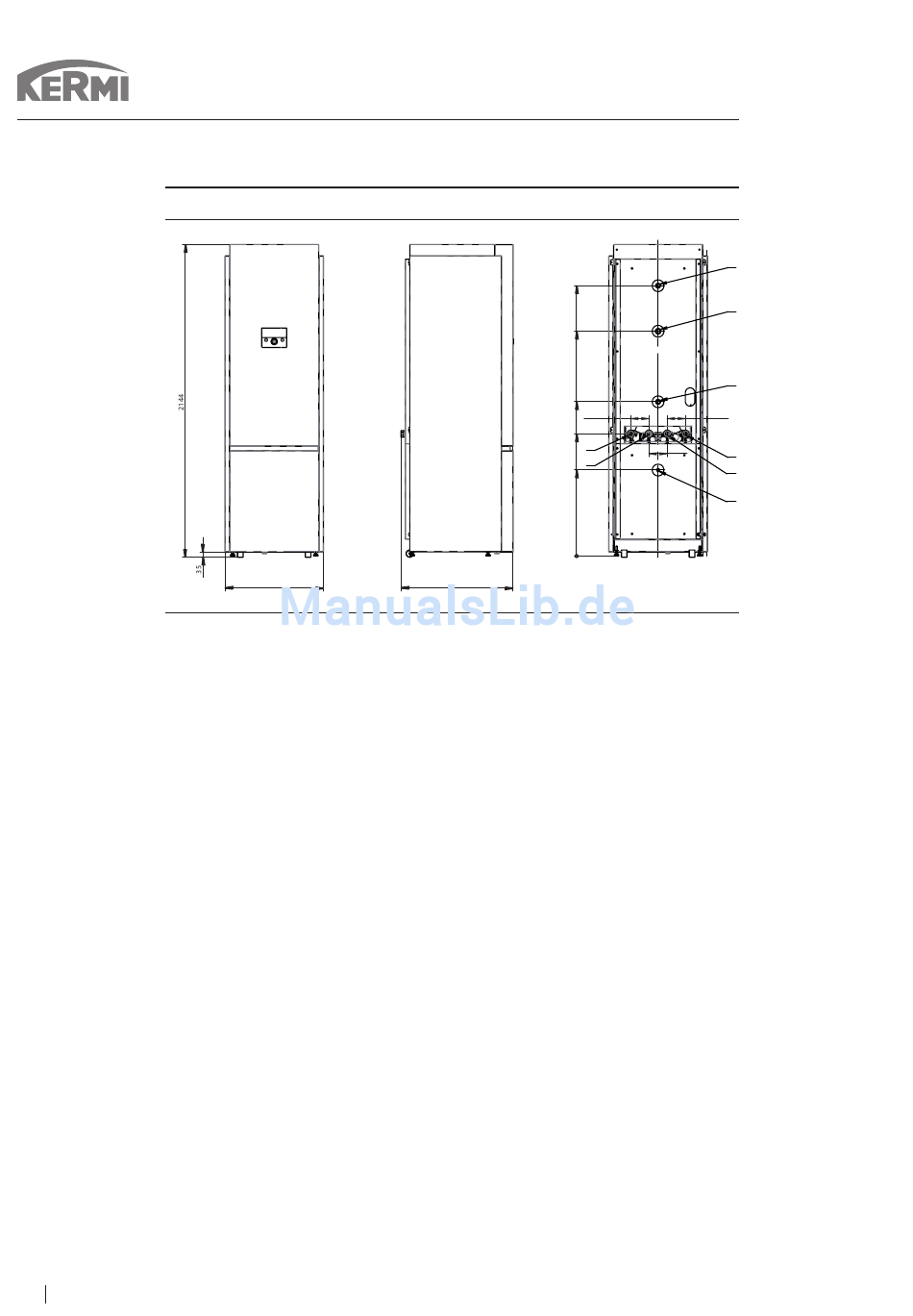

12.2 Abmessungen

Abb. 11
1 Rücklauf Wärmepumpe Innengewinde 1 1/4" flachdichtend
2 Vorlauf Wärmepumpe Innengewinde 1 1/4'' flachdichtend
3 Vorlauf Heizung Innengewinde 1 1/4'' flachdichtend
4 Rücklauf Heizung Innengewinde 1 1/4'' flachdichtend
5 Anschluss Kaltwasser Außengewinde 1'' gewindedichtend
6 Anschluss Zirkulation Innengewinde 3/4' gewindedichtend
7 Anschluss Warmwasser Außengewinde 1'' gewindedichtend
8 Anschluss Sicherheitsbaugruppe Außengewinde 1/2" gewindedichtend
24
Montage- und Betriebsanleitung x-buffer
675
compact combi
®
1854
1542
1058
125
838
1
2
590
0
768
7
6
5
125
4
125
3
8
