Montage x-buffer® compact combi
Kaltwasser-Anschluss
Der x-buffer
Warmwasser-Entnahmestellen.
Entsprechend den geltenden Regeln muss der Kaltwasser-Anschluss mit einem
Entleerungshahn, einem Sicherheitsventil und einem Rückflussverhinderer
ausge stattet sein. Diese Armaturen gehören nicht zum Lieferumfang. Für die
Anbindung sind zugelassene Fittings (DVGW Kennzeichnung) zu verwenden.

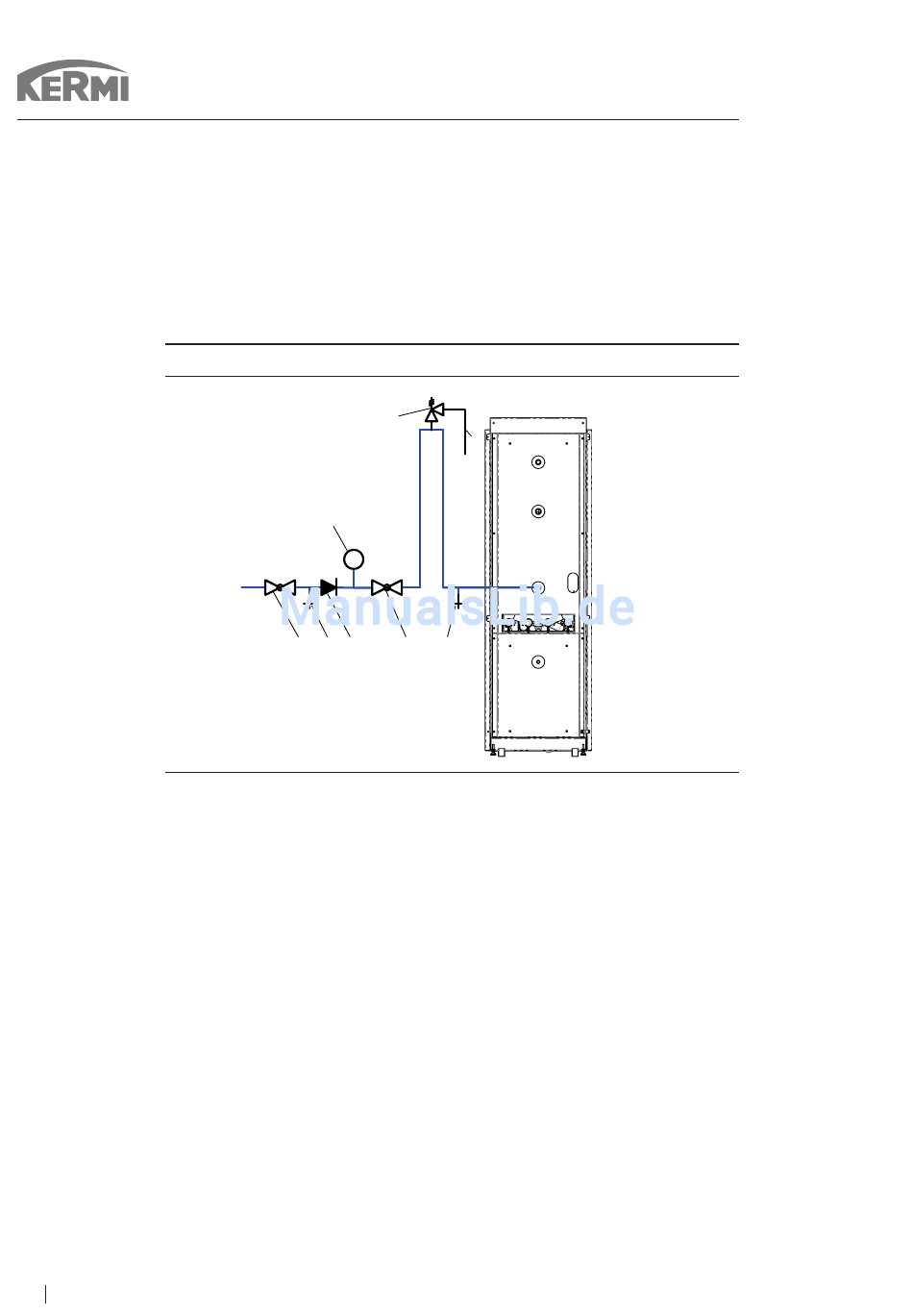

Kaltwasser-Anschluss
Abb. 5
1 Sicherheitsventil (SV):
Es ist oberhalb des Speichers zu installieren. Eintrittsnennweite DN20,
Länge ≤ 10 x DN. Der maximal zulässige Betriebsdruck (10 bar) darf nicht
überschritten werden
2 Entlastungsleitung nach DIN 1988, DIN EN 806
3 Prüf-/Entleerungshahn
4 Absperrarmaturen
5 Rückflussverhinderer
6 Anschluss für Druckmessgerät
Warmwasser-Anschluss
Bitte beachten Sie die speziellen Hygieneregeln für Trinkwasserinstallatio-
nen. Der Anschluss muss den anerkannten Regeln der Technik entsprechen.
In Abhän gigkeit von den verwendeten Materialien ist eine galvanische Tren-
nung vorzu sehen. Probeentnahmestellen sind am Warmwasseraustritt und am
Zirkula tionseintritt nach DIN 1988 zu installieren.
12
Montage- und Betriebsanleitung x-buffer
compact combi Warmwasserspeicher versorgt die verschiedenen
®
1
6
P
4
3
5
4
compact combi
®
2
3
