18. Vor den folgenden Tätigkeiten ist der Motor ab zu -
stellen und zu warten, bis das Gebläse vollständig
zum Stillstand gekommen ist:
1. Abbau des Auffangsackes (7, 8) oder Beseitigung
einer Verstopfung im Zuführkanal (5), oder
2. Abbau des Saugrüssels (1) oder Beseitigung einer
Verstopfung in diesem,
3. Durchführung von Reparaturen-, Ein stel l arbeiten
oder Entfernen von Fremd kör pern.
19. Der Auffangsack (7, 8) sollte in regelmäßigen Ab stän -
den gesäubert werden, um die Fil ter fähig keit zu ge-
währleisten. Zur Säuberung den Sack trocken aus-
klopfen, oder bei 40°C mit Hand oder Maschine wa-
schen. Den Reißverschluß mit Talkum leichtgängig
halten.
20. Leeren Sie den Auffangsack (7, 8) nicht, wenn der
Motor läuft.
21. Tauschen Sie den Saugrüssel (1) oder Saug schlauch
(98) nie aus, wenn der Motor läuft.
22. Nur vom Hersteller zugelassenes Zubehör und Origi-
nalersatzteile verwenden.
23. EMV-Zertifikat (Elektromagnetische Verträg lich keit)
liegt vor.
24. Reparatur und Wartung nur durch fachkundige Perso-
nen durchführen lassen.

4. Inbetriebnahme

Wie schon unter Punkt 2 Geräteaufbau beschrieben, ist
das Gerät werksseitig teilmontiert.
Die Montage des Saugrüssels (1) und des Fangsackes (7,
8) ist gem. Montageanleitung durchzuführen. Hierbei ist
der Ein stel lung der Bowdenzüge (70, 71) für den Schaltbü-
gel (68) besondere Aufmerksamkeit zu widmen, damit die
Kupp lung des Antriebes nicht schleift.
Der Motor wird durch einen Reversier-Start in Betrieb ge-
setzt. Zuvor ist jedoch der Zündhebel auf die Position »1«
zu stellen und der Gashebel in Position »Start« zu bringen.
Weitere Hinweise bitten wir der beiliegenden Anleitung der
Firma Honda zu entnehmen.
Die Saugkraft des Gebläses (25-27) wird weitgehend durch
die Höheneinstellung des Saug rüs sels (1) bestimmt, das
heißt je schwerer das Gut ist, welches aufgesaugt werden
soll, desto niedriger sollte der Saugrüssel (1) gestellt wer-
den (bei nassem Laub ganz niedrig, bei trockenem Laub
höher).

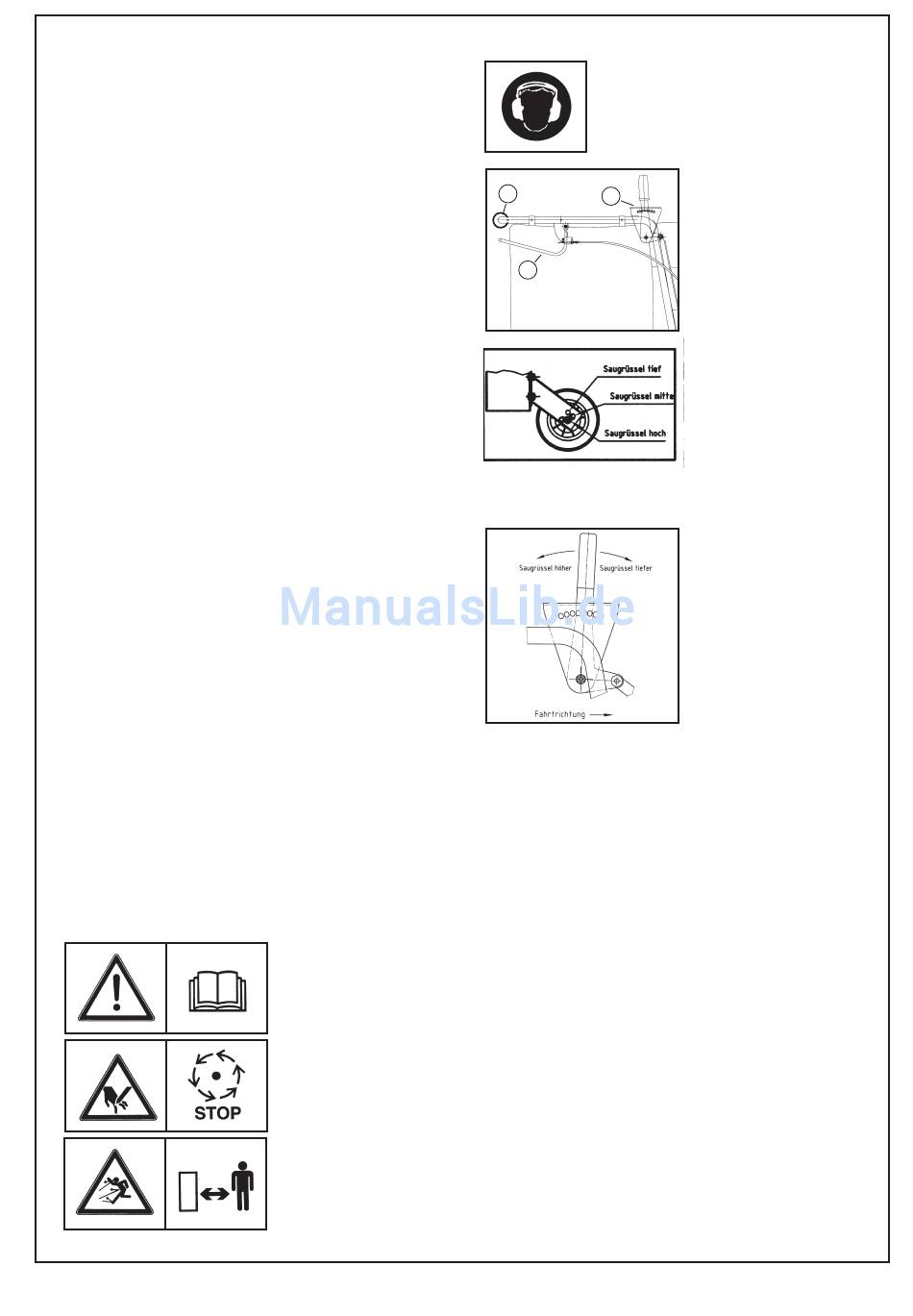

Vor Inbetriebnahme die
Betriebsanleitung und
Sicherheitshinweise le-
sen und beachten.
Maschinenteile nur dann
berühren, wenn sie voll-
ständig zum Stillstand
gekommen sind.
Gefahr durch fortschleu-
dernde Teile bei laufen-
dem Motor –
Sicherheitsabstand
halten.
- 3 -
Bei Betrieb der Maschine ist ein Gehör-
schutz zu tragen.
c
b
a
4.1. Fangsack LS Compact, LS 3500, LS 5000
Bei großen Luft ansaug men gen, d. h. hoher Saug rüs sel stel -
lung, kann der Luftdurchsatz durch Aufziehen der Reiß ver -
schlüsse erhöht werden.
Die Füllgrenze für den Fangsack ist dann erreicht, wenn
das Gerät dazu neigt, sich hinten abzusenken und der
Saug rüssel (1) entsprechend hochkommt. In diesem Falle
ist der Laubsack zu leeren, indem der rundlaufende Reiß-
verschluß an der Rückseite geöffnet wird und mittels eines
an der Vorderseite befindlichen Griffes entleert wird. Damit
die geöffnete Fläche des Fangsackes nicht im Wege ist,
kann diese mittels eines Klettverschlusses hochgeklappt
werden.
4.2. Fangsack LS 5000 H
Vor Montage des Fangsacks darauf achten, daß beim
Modell 5000 H das Leitblech am Auswurfkrümmer
montiert ist, da es sich um ein sicherheitsrelevantes
Teil handelt.
Das Modell LS 5000 H ist wegen der enormen Leistung
des Gebläses mit einem Fangsack „Profi 300" ausgestat-
tet, der eine etwas höhere Luftdurchlässigkeit hat. Zur Re-
duzierung des Staubes wird serienmäßig eine Staub-
schutzhaube (Dust-Cover) mitgeliefert, die grundsätzlich
montiert sein muß. Dadurch wird erreicht, daß der Staub
nur nach unten gelenkt wird und die Bedienperson ge-
schützt ist. Zur Montage wird der Fangsack in den Dust-
Cover gelegt. Die Gurte werden durch die Schlitze des
Der Schaltbügel (a) am Lenk -
holm dient zur Bedienung
des mechanischen Antriebs,
der Verstell hebel (b) dient
zum Hoch setzen und
Herunter setzen des Saug -
rüssels. Mit dem Drehgriff (c)
am Lenkholm wird beim
Modell LS 5000 H das Gas
betätigt.
LS Compact
Den Federstecker (86) aus
dem Absteckbolzen (88) zie-
hen. Nun den Bolzen selber
herausnehmen. Die ge-
wünschte Position wählen.
Den Bolzen durch die Halte-
rung und das Stützrad (9)
führen und mit dem Feder-
stecker sichern.
LS 3500, 5000, 5000 H
Über den Verstellhebel am
Lenkhom wird der Saug -
rüssel höher oder tiefer
gestellt.
Damit erreicht man eine
geringere oder größere
Saugkraft.
