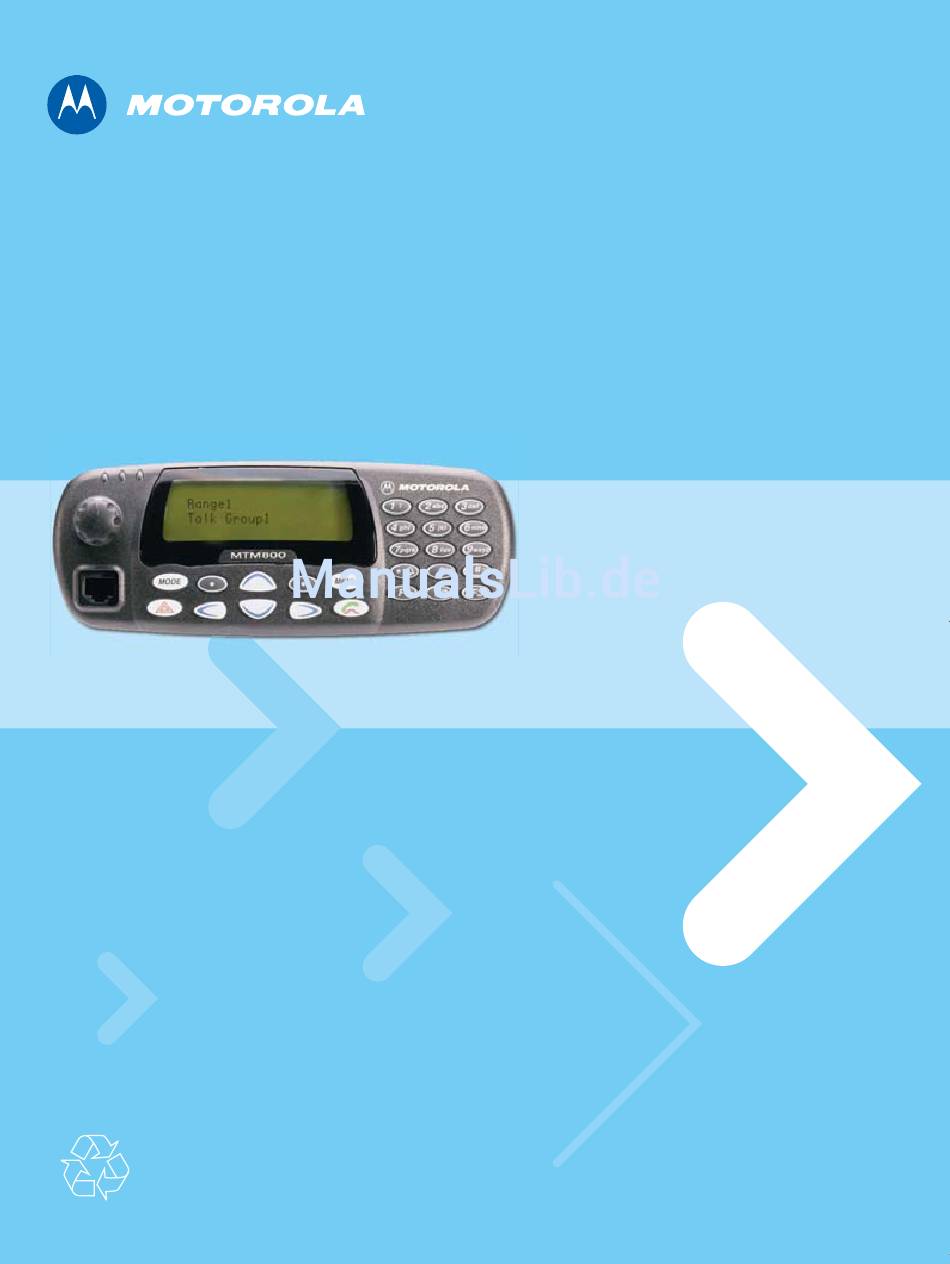

MTM800
Bedienungsanleitung
When printed by Motorola

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Motorola MTM800

Inhaltszusammenfassung für Motorola MTM800

  • Seite 1 MTM800 Bedienungsanleitung When printed by Motorola...
  • Seite 2 MTM800 Bedienungsanleitung When printed by Motorola...
  • Seite 3 MTM800 Bedienungsanleitung When printed by Motorola...

  • Seite 5: Inhaltsverzeichnis

    Entnehmen des Funkgeräts ......19 Das MTM800 entsperren ......19 Auswahl von Trunking-Modus (TMO) oder Direkt-Modus (DMO) .
  • Seite 6 Kurzübersicht ....... . . 33 © Motorola, Inc., 2008 MOTOROLA und das stilisierte M-Logo sind beim US Patent & Trademark Office eingetragen. Alle sonstigen Produkt- oder...

  • Seite 7: Sicherheitshinweise

    Zubehör nur für den beruflichen Gebrauch bestimmt. Um die Einhaltung der Belastungsgrenzen im Umgang mit Funkfrequenzstrahlung zu gewährleisten, lesen Sie die im Heft über Produktsicherheit und Funkfrequenzstrahlung (Motorola- Veröffentlichung Teile-Nr. Sicherheitsheft 6864117B25) enthaltenen Hinweise über Funkfrequenzstrahlung und Betriebsinformationen, bevor Sie das Funkgerät in Betrieb nehmen.

  • Seite 8: Copyright-Informationen

    Nach den Gesetzen der USA und anderer Staaten sind bestimmte exklusive Rechte an der urheberrechtlich geschützten Software, einschließlich aber nicht nur die Rechte der Vervielfältigung in jeglicher Form der Firma Motorola vorbehalten. Entsprechend dürfen keine in den Produkten von Motorola enthaltenen, durch Copyright geschützten Computerprogramme, die in dieser Bedienungsanleitung beschrieben werden, in irgendeiner Form kopiert, reproduziert, geändert,...

  • Seite 9: Symbole

    Symbole Visuelle Hinweise in diesem Dokument bieten dem Benutzer einen besseren Überblick. Die folgenden grafischen Symbole werden in der gesamten Dokumentation verwendet. Diese Symbole und ihre Bedeutung werden im Folgenden beschrieben. Das Signalwort „Warnung“ und das entsprechende Sicherheitssymbol weisen auf Informationen hin, die bei Nichteinhaltung zum Tode oder schweren Verletzungen, sowie zu schweren Beschädigungen des Produkts...

  • Seite 10: Mtm800 Allgemeine Informationen

    Bedienelemente und Anzeigen Die unten angegebenen Nummern beziehen sich auf die Abbildung auf der vorderen Umschlaginnenseite. Nummer Beschreibung Ein-Aus-Taste Zum Ein-/Ausschalten des MTM800 (drücken und halten). LED (Anzeige) Alphanumerische Anzeige Bietet vier jeweils 16 Zeichen lange Zeilen mit Hintergrundbeleuchtung. Alphanumerische Tastatur Zur Eingabe alphanumerischer Zeichen, z.B.

  • Seite 11: Signaltöne

    Sprechtaste (Push-to-Talk, PTT) Drücken Sie diese Taste und halten Sie sie zum Sprechen gedrückt, während Sie sie zum Zuhören wieder freigeben. Mikrophon Bevor Sie das MTM800 zum ersten Mal verwenden, müssen Sie den Kunststofflinsen-Schutz vom Display entfernen. Signaltöne = Hoher Ton;...

  • Seite 12: Beschreibung

    Gateway nicht länger verfügbar ist. • Sendesperre Bis zum Loslassen der Sprechtaste • System belegt • Sendezeitbegrenzer läuft ab • Das gerufene MTM800 ist nicht verfügbar oder besetzt Ruf aufgrund eines Einmal Netzwerkfehlers unterbrochen oder gescheitert Falsche Nummer gewählt...
  • Seite 13 Alle 0,5 Sekunden Statusnachricht an Zweimal Funkzentrale gesendet oder gescheitert Ankommende Rufe Quittierung der Viermal Statusnachricht durch die Funkzentrale Ihr MTM800 empfing einen Einmal Gruppenruf ohne Gateway (nur Setup) Ankommender Gruppenruf Einmal hoher Priorität Notrufalarm gesendet oder Zweimal empfangen Notrufalarmmeldung...

  • Seite 14: Allgemein

    5 Alarm für Dauer, um den Zeitraum zwischen den Hinweisen festzulegen. Tasten und Schalter im Überblick Modus-Taste Das MTM800 bietet vier Rufmodi, wenn es im Trunking-Modus (MTO) eingesetzt wird: • Gruppen-Modus – zum Senden und Empfangen von Gruppenrufen. • Einzelruf-Modus – zum Senden und Empfangen von Einzelrufen.

  • Seite 15: Softkeys

    über dem linken oder rechten Softkey angezeigt wird. Menütasten Drücken , um das -Menü zu öffnen. In den Menüs des Menu MTM800 können Sie die Einstellungen des MTM800 festlegen. Notruftaste Halten Sie in einem beliebigen Modus gedrückt, um in den Notrufmodus zu wechseln.

  • Seite 16: Alphanumerischer Modus

    Einzelruf durch Schnellwahl Das MTM800 unterstützt Einzelruft durch Schnellwahl (sofern vom Diensteanbieter konfiguriert). Benutzer kann durch Drücken der zugewiesenen Taste für Einzelruf durch Schnellwahl die Abensendernummer des letzten Gruppenrufs wählen. Die werkseitige Einstellung der Dauer, wie lange Sie eine der numerischen Tasten gedrückt halten müssen, um eines dieser Eintasten-Leistungsmerkmale zu benutzen ist 1 Sekunde.

  • Seite 17: Led-Statusanzeigen

    Taste Alphanumerischer Modus Leerzeichen < > LED-Statusanzeigen Die LED-Anzeigen geben den Betriebszustand Ihres MTM800 an. Statusanzeige Betriebszustand Grün Aktiv Grün, blinkend In Betrieb Kein Betrieb möglich Einbuchen bei einem Netz/Direkt-Modus wird aktiviert Orange Sendesperre aktiviert/ Kanal belegt in DMO Zunächst orange,...

  • Seite 18: Liste Der Menüoptionen

    Liste der Menüoptionen 1 Nachrichten 1 Status senden 2 Eingang 3 Nachr.Senden 1 Neu 2 Vorlagen 3 Vordefiniert 2 AdrBuch 1 Einzelruf 2 Telefon 3 NbSt 1 Neue Nr 2 abc Order 3 NachPos 4 Speicher 4 Meine Gruppen 1 Wählen 2 Zeigen 3 Grup.
  • Seite 19 Liste der Menüoptionen (Fortsetzung) 4 Einstellungen 5 Zeit & Datum 1 Anzeige (Fortsetzung) Zeit & Datum Nur Zeit Nur Datum 2 Set 3 Zeitabweichung 4 Zeitformat 5 Datumsformat 6 Zubehörtyp 1 Standard 2 Handapparat 3 Extern 4 Extern u. Std. 5 Eigene Nr 1 Meine Einzelr.Nr.

  • Seite 20: Die Anzeige

    Die Anzeige Anzeigensymbole Nach dem Einschalten des MTM800 erscheinen oben auf dem Display Symbole, um die folgenden Zustände anzuzeigen: Anzeigensymbol Beschreibung Betrieb im Trunking-Modus Signalstärke (TMO) Zum Überprüfen der Signalstärke. Je mehr Balken, desto stärker das Signal. Prioritätsscan Zeigt an, dass auf dem MTM800 Prioritätsscannen aktiviert ist.

  • Seite 21: Anzeige Langer Nummern Oder Nachrichten

    Nachrichteneingang nicht automatisch geöffnet werden. Dieses Symbol wird angezeigt, solange Ihr Nachrichteneingang neue Nachrichten enthält. Notruf Wird angezeigt, während sich das MTM800 im Notrufmodus befindet. Anzeige langer Nummern oder Nachrichten Drei Punkte nach einer Nummer oder einer Nachricht zeigen an, dass auf der nächsten Seite eine Fortsetzung folgt.

  • Seite 22: Inbetriebnahme Des Geräts

    Drücken Sie den Softkey Ja, um den TXI-Modus zu deaktivieren. Wenn das MTM800 zuvor im Trunking-Modus (TMO) verwendet wurde, meldet es sich beim Netz an. Wenn das MTM800 zuvor im Direkt-Modus verwendet wurde, bleibt es im Direkt-Modus. Wenn Sie Nein im Trunking-Modus drücken, wird das MTM800 ausgeschaltet.

  • Seite 23: Entnehmen Des Funkgeräts

    Schalten Sie die Stromversorgung aus, OHNE das Funkgerät auszuschalten. Das MTM800 entsperren Das MTM800 kann beim Einschalten gesperrt sein. Um das MTM800 nach dem Einschalten zu entsperren, geben Sie an der Aufforderung den PIN-Code ein. Das MTM800 wechselt in den standardmäßigen Ausgangsmodus.

  • Seite 24: Auswahl Von Trunking-Modus (Tmo) Oder Direkt-Modus (Dmo)

    Direkt-Modus (DMO) Trunking-Modus oder Direkt-Modus aufrufen Rufen Sie TMO oder DMO auf eine der folgenden Weisen auf: • Drücken Sie 6 2 1 (TMO), wenn sich das MTM800 Menu im DMO-Modus befindet. • Drücken Sie 6 2 2 (DMO), wenn sich das MTM800 Menu im TMO-Modus befindet.

  • Seite 25: Einen Tmo-Gruppenruf Empfangen

    Gruppe befinden. In diesem Fall wählen Sie eine Gruppe, die für Ihren Arbeitsstandort gültig ist. Einen TMO-Gruppenruf empfangen Wenn das MTM800 nicht mit einem anderen Ruf belegt ist, wechselt das Gerät automatisch in den Gruppen-Modus und empfängt die Übertragung. Zum Annehmen des Rufs drücken Sie die Sprechtaste (PTT), und halten sie gedrückt.

  • Seite 26: Rufe (Direkt-Modus)

    Einen DMO-Gruppenruf beantworten Sie können nur dann einen DMO-Gruppenruf empfangen, wenn sich das MTM800 im DMO befindet. Das MTM800 zeigt die Einzelruf-Nummer oder das Alias und den Gesprächsgruppennamen des Rufenden an. Den Direkt-Modus verlassen Zum Verlassen des Direkt-Modus wählen Sie die für Ihr MTM800...

  • Seite 27: Rufe (Einzel- Und Telefonrufe)

    Rufe (Einzel- und Telefonrufe) Einzelruf Ein Einzelruf, auch Punkt-zu-Punkt-Verbindung genannt, ist ein Gespräch zwischen zwei Einzelpersonen. Das Gespräch kann von keinem anderen Funkgerät mitgehört werden. Dies kann sein: • ein Ruf im Gegensprechverkehr (solange dies vom System erlaubt wird) im TMO-Modus oder •...

  • Seite 28: Einen Einzelruf Im Wechselsprechverkehr Beantworten

    Wenn das MTM800 von Ihrem Diensteanbieter auf manuellen Umschalt-Modus konfiguriert ist, geschieht Folgendes: 1. Befindet sich das MTM800 NICHT im Einzelruf-Modus, wird für kurze Zeit die Nachricht Einzelruf und die ID des Rufenden angezeigt. Die Anzeige kehrt in den Modus zurück, in dem sie sich vor dem Eingang des ankommenden Rufs befand.

  • Seite 29: Telefon- Und Nebenstellenrufe

    Telefon- und Nebenstellenrufe Der Telefon-Modus ermöglicht Rufe ins Festnetz oder ins Mobilfunknetz. Im vorliegenden Dokument wird das Wort „Telefonnummer“ verwendet, wenn auf diese Nummern Bezug genommen wird. Durch den Nebenstellen-Ruf (PABX) können Sie (Büro-) Nebenstellennummern der Telefonanlage innerhalb der Firma anrufen. Dieser Modus muss von Ihrem Diensteanbieter aktiviert werden.

  • Seite 30: Notrufmodus

    Notrufmodus Sie können Gruppennot- rufe im Trunking-Modus (TMO) oder im Direkt-Modus (DMO) senden und erhalten. Ist Ihr Funkgerät auf Gateway-Betrieb konfiguriert, können Notrufe auch über den Gateway durchgeführt werden. Sie können einen Gruppennotruf auch an eine gewählte Gruppe senden oder von ihr empfangen (TMO und DMO). Ihr Diensteanbieter konfiguriert auch die Notrufalarm- und Notrufmikrofonfunktionen für Sie.

  • Seite 31: Senden Eines Notrufalarms

    Senden eines Notrufalarms Wenn sich Ihr MTM800 im Notruf-Modus befindet, versendet es automatisch eine Notrufalarmmeldung: Dies wurde gesendet: • automatisch beim Aufrufen des Notrufmodus • wenn Sie die Notruftaste erneut drücken während sich das MTM800 im Notrufmodus befindet. Nach Versenden der Alarmmeldung wird eine der folgenden Meldungen angezeigt: •...

  • Seite 32: Notrufmikrofon

    Notrufmikrofon Sofern die Notrufmikrofon-Funktion von Ihrem Diensteanbieter in Ihrem MTM800 programmiert wurde, können Sie einen Gruppennotruf durchführen und mit der Zentrale (oder Mitgliedern Ihrer Gesprächsgruppe) sprechen, ohne dazu die Sprechtaste drücken und halten zu müssen. Das Mikrofon bleibt solange eingeschaltet, bis: (programmiert durch Ihren Diensteanbieter) •...

  • Seite 33: Nachrichten

    Nachrichten Statusnachricht senden Wählen Sie die gewünschte Gruppe aus, und drücken Sie dann - 1 Nachrichten - 1 Status senden - OK. Wählen Menu Sie den Status, und drücken Sie die Sprechtaste (PTT), um die Statusnachricht zu senden. Neue Nachricht senden Drücken Sie - 1 Nachrichten - 1 Neu - OK.

  • Seite 34: Behandlung Neu Eingehender Textnachrichten

    Behandlung neu eingehender Textnachrichten Auf dem Display blinkt das Symbol , und das MTM800 gibt einen Ton aus. Um zum Nachrichteneingang zu gelangen, drücken Sie Menu 1 Nachrichten - 2 Eingang - OK. Blättern Sie zu den Nachrichten, und wählen Sie den Softkey Lesen. Drücken Sie zum Lesen einer langen Nachricht Mehr, um die nächste Seitte zu lesen und Ende,...

  • Seite 35: Tipps Und Tricks

    Tipps und Tricks Schnellwahl bestimmter Funktionen Die beiden Seitentasten und die Zifferntasten (0-9) können von Ihrem Diensteanbieter dahingehend konfiguriert werden, dass zahlreiche Funktionen (z.B. zwischen TMO und DMO umschalten, etc.) durch einen einzigen Tastendruck aufrufbar sind. Drücken und halten Sie die Tasten gedrückt, um zu sehen, auf welche Funktion sie vorprogrammiert sind.

  • Seite 37: Kurzübersicht

    MTM800 Telefon-/Nebenstellenruf tätigen Einen Einzelruf im TMO- Gegensprechverkehr einleiten Mobilfunkgerät Wählen Sie eine Drücken Sie Nummer, oder Wählen Sie eine Nummer, Mode Kurzübersicht zur Auswahl von wählen Sie sie aus Drücken Sie oder wählen Sie sie aus Mode Telefon # oder NbSt...
  • Seite 39 68015000045-A @68015000045@ www.motorola.com/tetra...
  • Seite 40 68015000045-A @68015000045@ www.motorola.com/tetra...
  • Seite 41 68015000045-A @68015000045@ www.motorola.com/tetra...
