FBM-Serie

Anschluss an die RS485

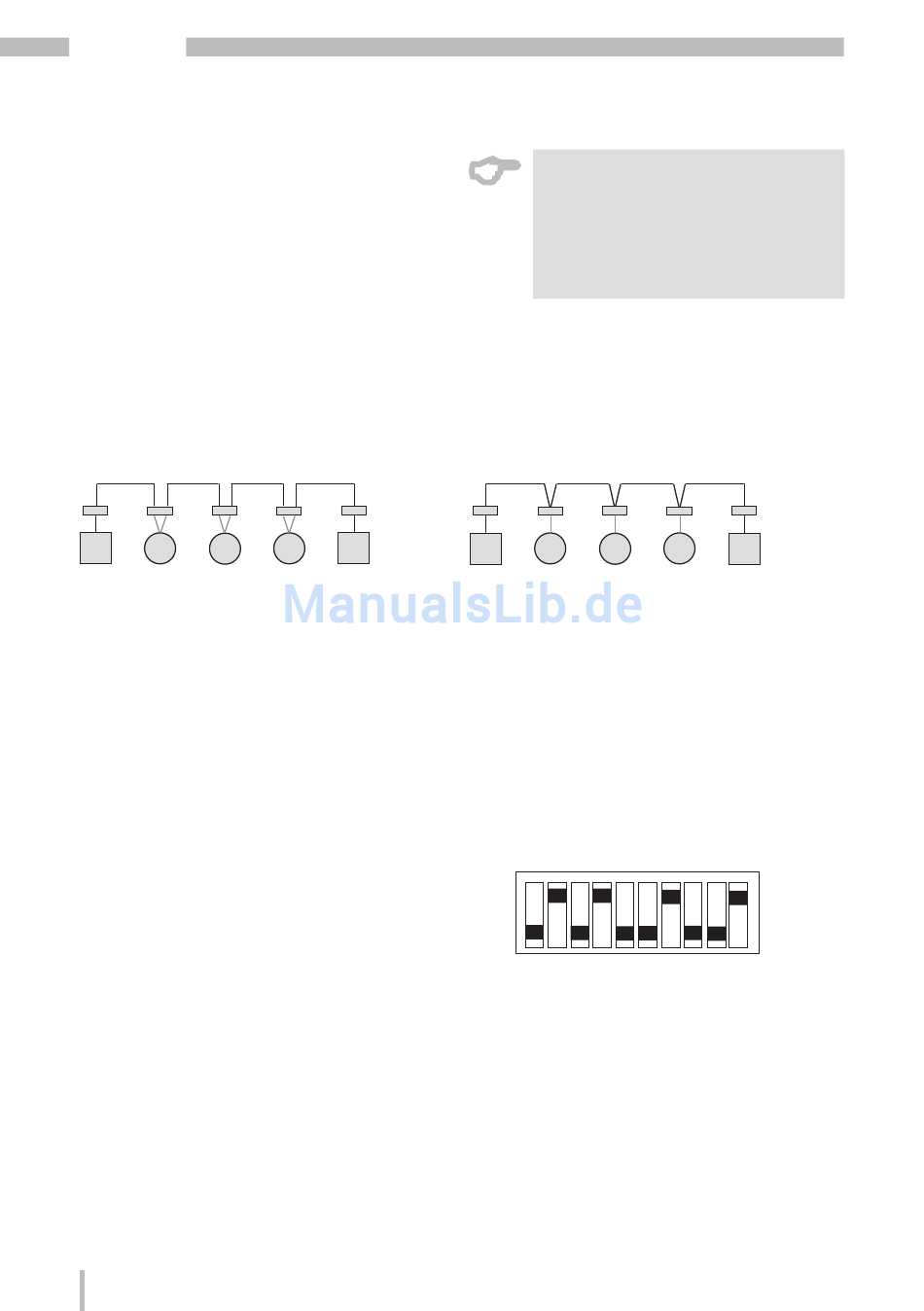

Die Feldbusmodule werden in einer Bus-
struktur (Linie) angeschlossen. Am Ende
der Buslinie ist ein Abschlusswiderstand
zu setzen(120Ohm 1/4W).
Beispiel Anschluss UMG604/605:
UMG604 Klemme 23 (A)  FBM 10R / FBM 10I / FBM 10PT1000 / FBM DI8-AI8 auf Klemme (A)
UMG604 Klemme 22 (B)  FBM 10R / FBM 10I / FBM 10PT1000 / FBM DI8-AI8 auf Klemme (B)
Richtig

DIP-Schalter

Für die serielle Kommunikation müssen einige Voreinstellungen durchgeführt werden. Diese Ein-
stellungen werden an dem Feldbusgerät mittels der vorhandenen zehn DIP-Schalter vorgenom-
men.
Die DIP-Schalter haben folgende Funktion
10
C
Hinweis:
Als Kabeltyp sollte Profibus Kabel
oder ein Kabel des Typs Li2YCY(TP)
2x2x0.22 verwendet werden. Das
Kabel muss geschirmt und gedrillt
sein.
Falsch
ON
1 Adresse 6 P E Bd
