Seite 3: Aktive 2-Wege-Boxen Für Pa- Und Dj-Anwendungen
VFM 208AP | 210AP | 212AP | 215AP Aktive 2-Wege-Boxen für PA- und DJ-Anwendungen Modell Modell Modell Modell 208A 208A 208A 208AP P P P | 210A | 210A | 210AP P P P | 212A | 210A | 212A... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ..............................5 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................7 BEDIENELEMENTE UND ANSCHLÜSSE ....................... 8 INSTALLATION .............................. 10 ANSCHLÜSSE HERSTELLEN ........................11 Steckerbelegung ............................11 Netzanschluss .............................. 11 BEDIENUNG ..............................12 Bedienung des Audioplayers ........................12 Bluetooth-Verbindung mit mobilen Geräten herstellen ................13 REINIGUNG UND WARTUNG ........................ -
Seite 5: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für eine PA-Lautsprecherbox von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Seite 6 ACHTUNG! Lautsprecheranlagen dürfen nur von unterwiesenen Personen betrieben werden. Gefahr durch abstürzende Boxen und von Gehörschäden durch zu hohe Schallpegel! Die wechselnden örtlichen Gegebenheiten müssen sicherheitstechnisch berücksichtigt werden. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
-
Seite 7: Bestimmungsgemässe Verwendung

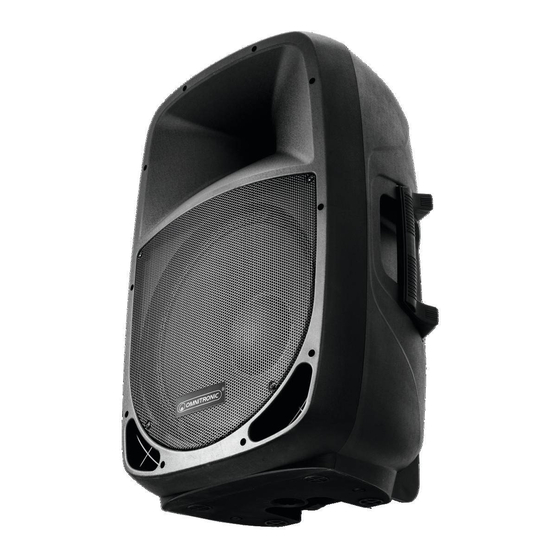

BESTIMMUNGSGEMÄSSE VERWENDUNG Die Lautsprecherboxen der VFM-Serie sind leistungsfähige Aktiv-Lautsprecherboxen in extrem leichtem und stabilem Kunststoffgehäuse. Sie sind flexibel einsetzbar für Festinstallationen und professionelle Live- Anwendungen. Die Lautsprecher sind als 2-Wege-Systeme ausgeführt mit Anschlüssen für Mikrofone, Line- Quellen und zum Koppeln weiterer Aktivboxen. Auf die Modelle mit integriertem Audioplayer lässt sich ganz leicht kabellos per Bluetooth Musik von Smartphones oder Tablets übertragen. -
Seite 8: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Diese Anleitung beschreibt exemplarisch die Rückseite des Modells VFM-215AP. Die Abbildungen und Eigenschaften der anderen Modelle sind ähnlich. - Seite 9 Audioplayer Spielt Audiodateien von SD(HC)-Karten, USB-Speichergeräten oder mobilen Geräten über Bluetooth Nur bei den Modellen 208AP, 210AP, 212AP und 215AP. Mikrofon-Eingänge MIC 1 und MIC 2 XLR- und 6,3-mm-Klinkenbuchsen zum Anschluss von Mikrofonen. Die Lautstärkeregelung erfolgt mit dem zugehörigen Regler MIC LEVEL. Die Modelle 208AP und 210AP verfügen nur über einen kombinierten Mikrofon-Eingang.
-
Seite 10: Installation
INSTALLATION Die Lautsprecherboxen können frei im Raum aufgestellt werden. • Der Untergrund muss fest, eben, rutschfest, erschütterungsfrei, schwingungsfrei und feuerfest sein. Die Montagefläche muss mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten (z.B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten. -
Seite 11: Anschlüsse Herstellen
ANSCHLÜSSE HERSTELLEN Schalten Sie die Lautsprecherbox und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. Schließen Sie an den Cinch-Buchsen LINE INPUT Audiogeräte mit Line-Ausgang wie z. B. ein Mischpult oder CD-Player an. Schließen Sie ein Mikrofon an den Mikrofoneingang MIC INPUT symmetrisch oder unsymmetrisch über einen XLR- oder 6,3-mm-Klinkenstecker an. -
Seite 12: Bedienung
7 7 7 7 BEDIENUNG Stellen Sie vor dem Einschalten den Regler MASTER LEVEL auf Minimum, um Einschaltgeräusche zu vermeiden. Schalten Sie dann die Lautsprecherbox mit dem Netzschalter ein. Die Betriebsanzeige POWER leuchtet. Drehen Sie den Regler MASTER LEVEL für die Gesamtlautstärke so weit auf, dass das Mischungsverhältnis der Eingangsquellen optimal eingestellt werden kann. -
Seite 13: Bluetooth-Verbindung Mit Mobilen Geräten Herstellen
Bluetooth-Verbindung mit mobilen Geräten herstellen Der integrierte Audioplayer verfügt über einen Bluetooth-Empfänger, mit dem Musik kabellos von mobilen Geräten wie Smartphones, Tablets und Notebooks wiedergeben werden kann. BT NOT LINK“ Drücken Sie die Taste [MODE] (mehrfach), bis das Display „ einblendet. -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens - alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. - mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen die Box oder Gehäuseteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 15: Technische Daten
TECHNISCHE DATEN Modell 208AP 210AP 212AP 215AP Spannungsversorgung: 100-240 V AC, 50/60 Hz 100-240 V AC, 50/60 Hz 100-240 V AC, 50/60 Hz 100-240 V AC, 50/60 Hz Belastbarkeit nominal: 80 W RMS 90 W RMS 140 W RMS 150 W RMS Belastbarkeit Programm: 160 W 180 W... -
Seite 16: Konformität
KONFORMITÄT... - Seite 28 © © © © OMNITRONIC 201 OMNITRONIC 2015 5 5 5 OMNITRONIC 201 OMNITRONIC 201 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00088892.DOCX Version 1.0...
