reichelt elektronik Autofocus eScope Bedienungsanleitung Seite 9

· Klicken Sie damit auf einen definierten Anfangs- und Endpunkt in den Mar-
kierungen der Kalibriervorlage, z. B. innerhalb der 5-mm-Markierung. Die ein-
gestellte Vergrößerung und der Wert erscheinen dann automatisch. Achten
Sie darauf, dass die beiden gestrichelten Linien im Bild genau parallel zu den
Linien der Kalibriervorlage laufen.

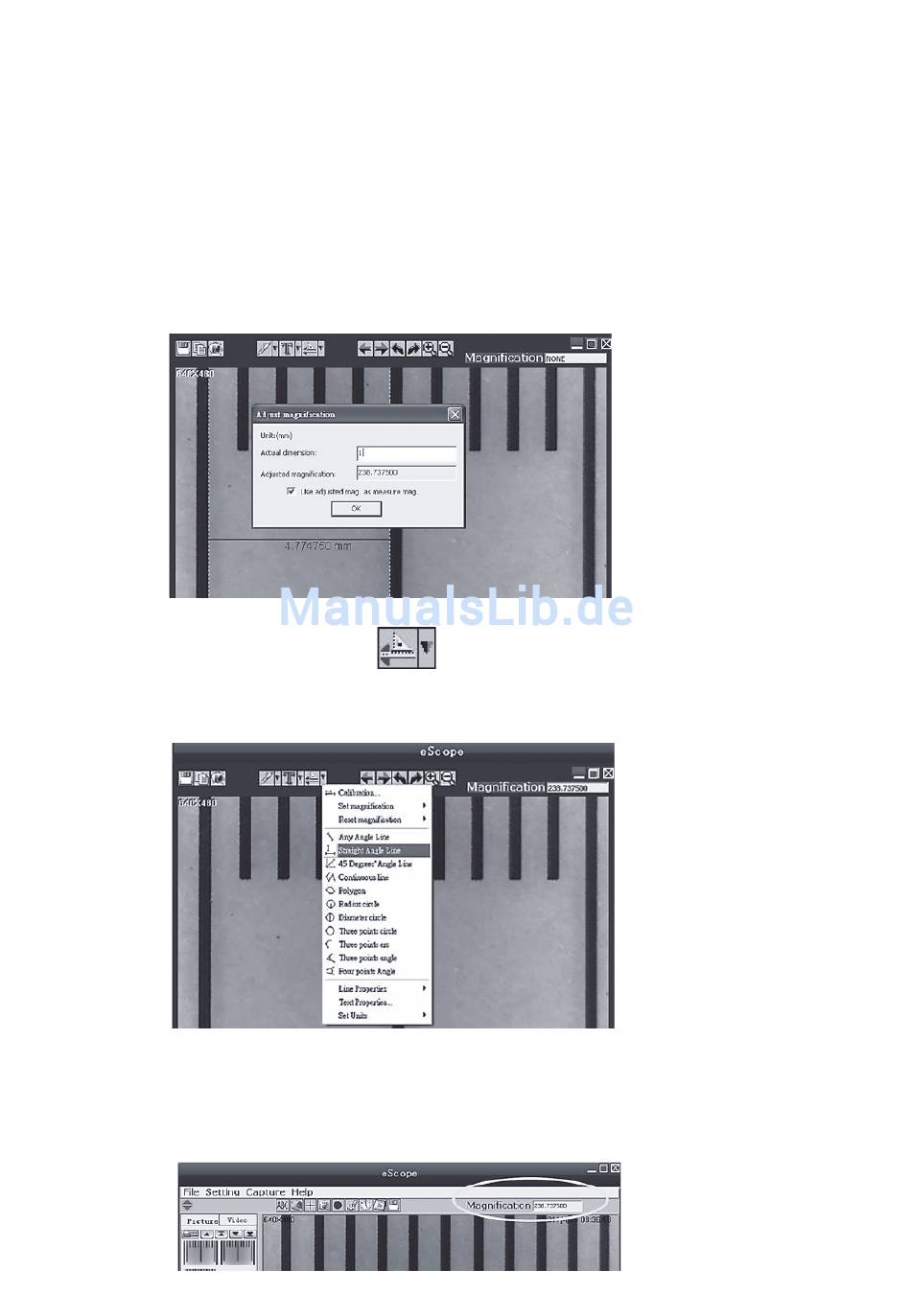

· Nach dem Festlegen des Endpunkts erscheint ein Dialog. Tragen Sie hier den
exakten (realen) Wert der Messstrecke unter „Actual Dimension" ein.
Dann korrigiert die Software automatisch die Vergrößerung.
· Klicken Sie dann auf „OK" und der Vergrößerungswert erscheint rechts oben
bei „Magnification".
· Jetzt starten Sie über das Icon
Messung der zuvor markierten Strecke. Ist nun die gemessenen Strecke gleich
der korrigierten Vorgabe, ist die Kalibrierung beendet.
· Bei späteren Messungen können Sie die eingestellte Vergrößerung einfach
durch Anklicken der Schaltfläche „Click here" in der Grundansicht aufrufen.
Klicken Sie im erscheinenden Dialog „OK" an und danach erscheint auch in
der Grundansicht oben rechts der Vergrößerungsfaktor:
die Option „Straight angle line" eine neue
9
