Kalibrieren und Messen

· Wenn Sie genaue Messungen an den aufgenommenen Bildern vornehmen
wollen, sollten Sie zunächst eine Kalibrierung ausführen.

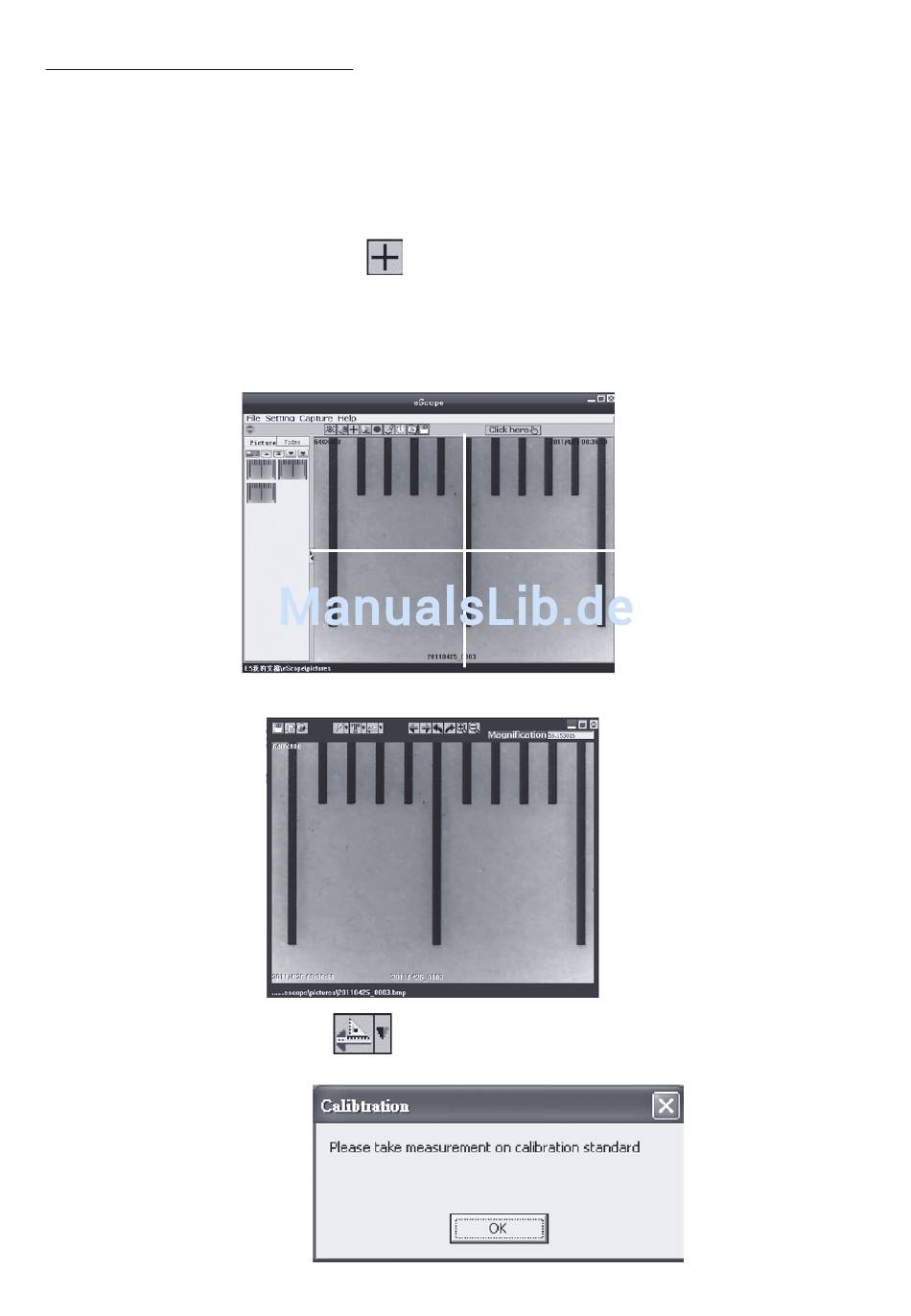

Kalibrieren
· Platzieren Sie die Kalibriervorlage vor der Kamera und fokussieren Sie die
Kamera.
· Wählen Sie das Kreuz-Icon
„Setting" an.
· Mit dem nun erscheinenden Kreuz in der Bildfläche können Sie die Kalibrier-
vorlage so ausrichten, dass sie genau parallel liegt.
· Liegt die Vorlage parallel, nehmen Sie ein Einzelbild auf:
· Öffnen Sie das Messmenü durch einen Doppelklick in das Bild:
· Klicken Sie auf das Icon
logbox:
· Klicken Sie auf „OK",
nun wandelt sich der
Mauszeiger zum
Fadenkreuz.
8
oder die Option „Display crossing" im Menü
in der Menüleiste und es öffnet sich eine Dia-
