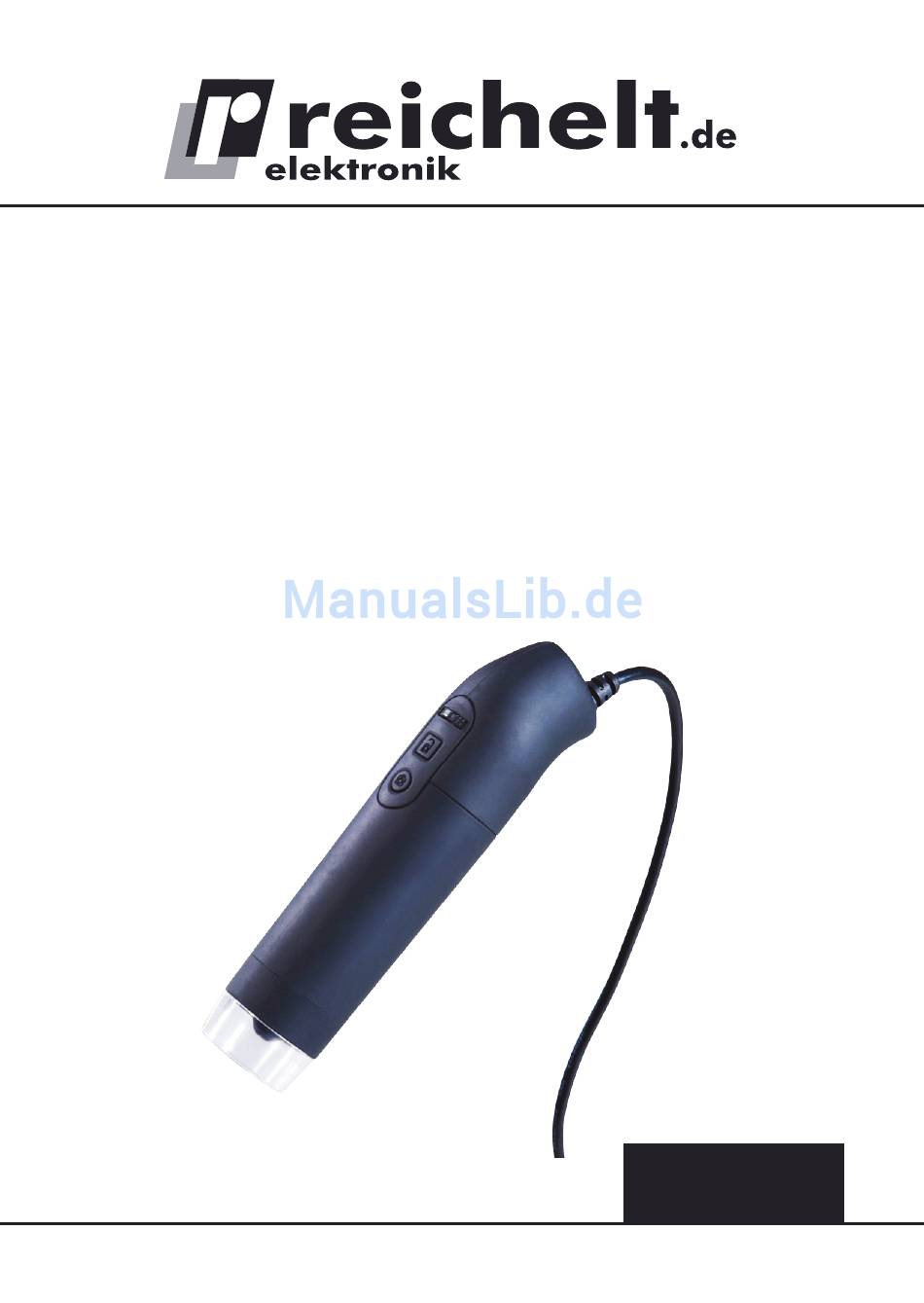

- Seite 1 Autofocus eScope – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 6/2011 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

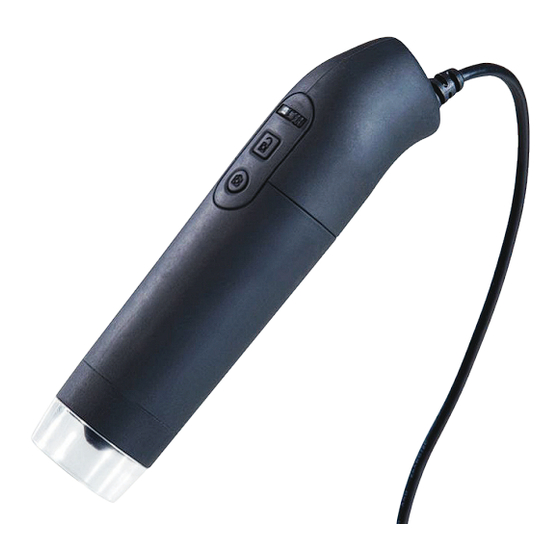

1. Beschreibung und Funktion Die USB-Mikroskopkamera kann bei vielen Anwendungsfällen ein herkömmli- ches, optisches Mikroskop ersetzen, z. B. bei der Inspektion von Elektronikbau- gruppen, Platinen, in der Biologie und Feinmechanik. Auch bei der Handbestü- ckung von SMD-Baugruppen leistet diese Kamera gute Dienste. Sie hat einen einstellbaren Vergrößerungsfaktor bis 225-fach und eine automa- tische Schärfeeinstellung. -
Seite 4: Lieferumfang
· Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhü- tungsvorschriften zu beachten. · Setzen Sie das Gerät keinen ungünstigen Umgebungsbedingungen wie star- ker Wärme- oder Kälteeinwirkung, unmittelbarem Sonnenlicht, Vibrationen und anderen mechanischen Einwirkungen, elektromagnetischen und magne- tischen Feldern, Feuchtigkeit oder Staubeinwirkung aus. ·... -
Seite 5: Installation Und Inbetriebnahme
6. Installation, Inbetriebnahme 6.1 Software-Installation Bitte beachten! Die Kamera erst an den Computer anschließen, nachdem die Software kom- plett installiert ist! Systemvoraussetzungen · PC mit Microsoft Windows XP ab SP2/Vista/7, 1 x freier USB 2.0-Port, opti- sches Laufwerk (CD/DVD), min. 1 GB RAM, Pentium P 4 ·... -
Seite 6: Bedienung
7. Bedienung Starten Sie das Programm durch einen Doppelklick. Jetzt erscheint das Live- bild der Kamera auf dem Bildschirm. · Platzieren Sie die Kamera am zu untersuchenden Objekt. Beachten Sie dabei die in den Kapiteln 2 und 3 gegebenen Hinweise. ·... - Seite 7 · Drücken Sie die Taste F8 Ihrer PC-Tastatur, um die Aufnahme zu starten und zu stoppen. · Jetzt wird das Video im Programmordner des Programms gespeichert. Video oder Einzelbild zeitgesteuert aufnehmen · Wählen Sie das Uhren-Icon an oder klicken Sie im Menü „Capture” die Option „Time lapsed photo/video F5”...
-
Seite 8: Kalibrieren Und Messen
Kalibrieren und Messen · Wenn Sie genaue Messungen an den aufgenommenen Bildern vornehmen wollen, sollten Sie zunächst eine Kalibrierung ausführen. Kalibrieren · Platzieren Sie die Kalibriervorlage vor der Kamera und fokussieren Sie die Kamera. · Wählen Sie das Kreuz-Icon oder die Option „Display crossing” im Menü „Setting”... - Seite 9 · Klicken Sie damit auf einen definierten Anfangs- und Endpunkt in den Mar- kierungen der Kalibriervorlage, z. B. innerhalb der 5-mm-Markierung. Die ein- gestellte Vergrößerung und der Wert erscheinen dann automatisch. Achten Sie darauf, dass die beiden gestrichelten Linien im Bild genau parallel zu den Linien der Kalibriervorlage laufen.
- Seite 10 Kalibrierung ändern · Nach einer Änderung der Vergrößerung oder Neufokussierung, ist eine neue Kalibrierung bzw. Einstellung vorzunehmen. 1. Reset und Neukalibrierung · Öffnen Sie das Messmenü durch einen Doppelklick in das aufgenommene Bild. · Wählen Sie dort die Option „Reset magnification” und hier „Reset picture ma- gnification”...
- Seite 11 Messen · Öffnen Sie das Messmenü durch einen Doppelklick in das aufgenommene Bild. · Klicken Sie auf das Icon in der Menüleiste. In dem sich hier öffnenden Menü (siehe S. 9) finden Sie zahlreiche Messoptionen: 1. Any Angle Line (beliebige Messlinie) Am Anfangspunkt der Messung klicken und zum gewünschten Endpunkt zie- hen, dann nochmals klicken.
-
Seite 12: Notizen Einfügen
Notizen einfügen · Wenn Sie Texte oder Notizen bzw. Skizzen in das aufgenommene Bild einfü- gen wollen, ist dies mit Text & Draw-Funktion möglich. · Klicken Sie im Messmenü (Doppelklick ins Bild) das Icon an. Jetzt er- scheint eine Reihe von Zeichenwerkzeugen: ·... -
Seite 13: Das File-Menü
Das File-Menü · Im Filemenü finden Sie folgende Optionen: Select saving folder - Speicherort für Bild- und Videodateien auswählen Open - Gespeicherte Datei öffnen Delete - Ausgewählte Datei löschen Copy image - Ausgewähltes Bild in den Zwischenspeicher kopieren Copie file - Ausgewählte Datei kopieren Save as - Ausgewähltes Bild/Video speichern mit Namensvergabe Photo save as display - Anzeige von Bildgröße, Datum, Zeit, Titel, Vergrößerung und Schriftgröße... -
Seite 14: Bilder Und Videos Speichern/Auswählen
Einzelbild aufnehmen Videoaufnahme starten/stoppen Bildeinstellungen: Helligkeit, Kontrast, Farbe, Sättigung, Farbkorrektur, Weißabgleich, Beleuchtung Zeitgesteuerte Aufnahme Datum/Zeit in die Aufnahme einblenden Speicherort und Name für eine Aufnahme wählen und speichern Vergrößerung anzeigen Bilder und Videos speichern/auswählen · Links in der Programmoberfläche befindet sich ein Aufklapp- menü, in dem in zwei Untermenüs alle aufgenommenen Bilder und Videos als Mini-Ansicht zu sehen sind. -
Seite 15: Menü-Buttons Im Messmenü
Blauer Rand um die Miniansicht: Bild/Video ist nicht ausgewählt Grüner Rand um die Miniaturansicht: Bild/Video ist ausgewählt Menü-Buttons im Messmenü Sichern als (Speicherort und Dateiname festlegen) Datei kopieren Bild in die Zwischenablage kopieren Zeichenmenü Textmenü Messmenü vorheriges Bild aus der Dateiliste aufrufen nächstes Bild aus der Dateiliste aufrufen Letzte Aktion rückgängig machen (Undo) Undo wieder rückgängig machen... -
Seite 16: Wartung Und Pflege
8. Wartung und Pflege · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Bei stärkeren Verschmutzungen kann dieses leicht mit Wasser angefeuchtet sein. Keine Reinigungsmittel und Chemikalien einsetzen! · Reinigen Sie das Kameraobjektiv nur mit einem Blaspinsel oder einem wei- chen Optik-Reinigungstuch mit wenig neutralem Reiniger.
