reichelt elektronik ENDO KAM Bedienungsanleitung

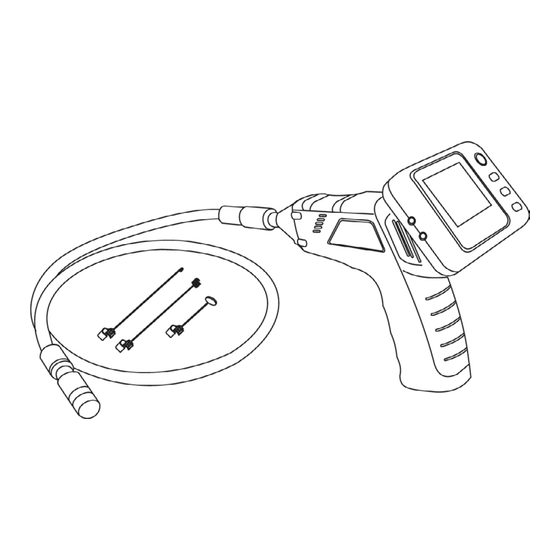

Funk-inspektionskamera mit monitor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

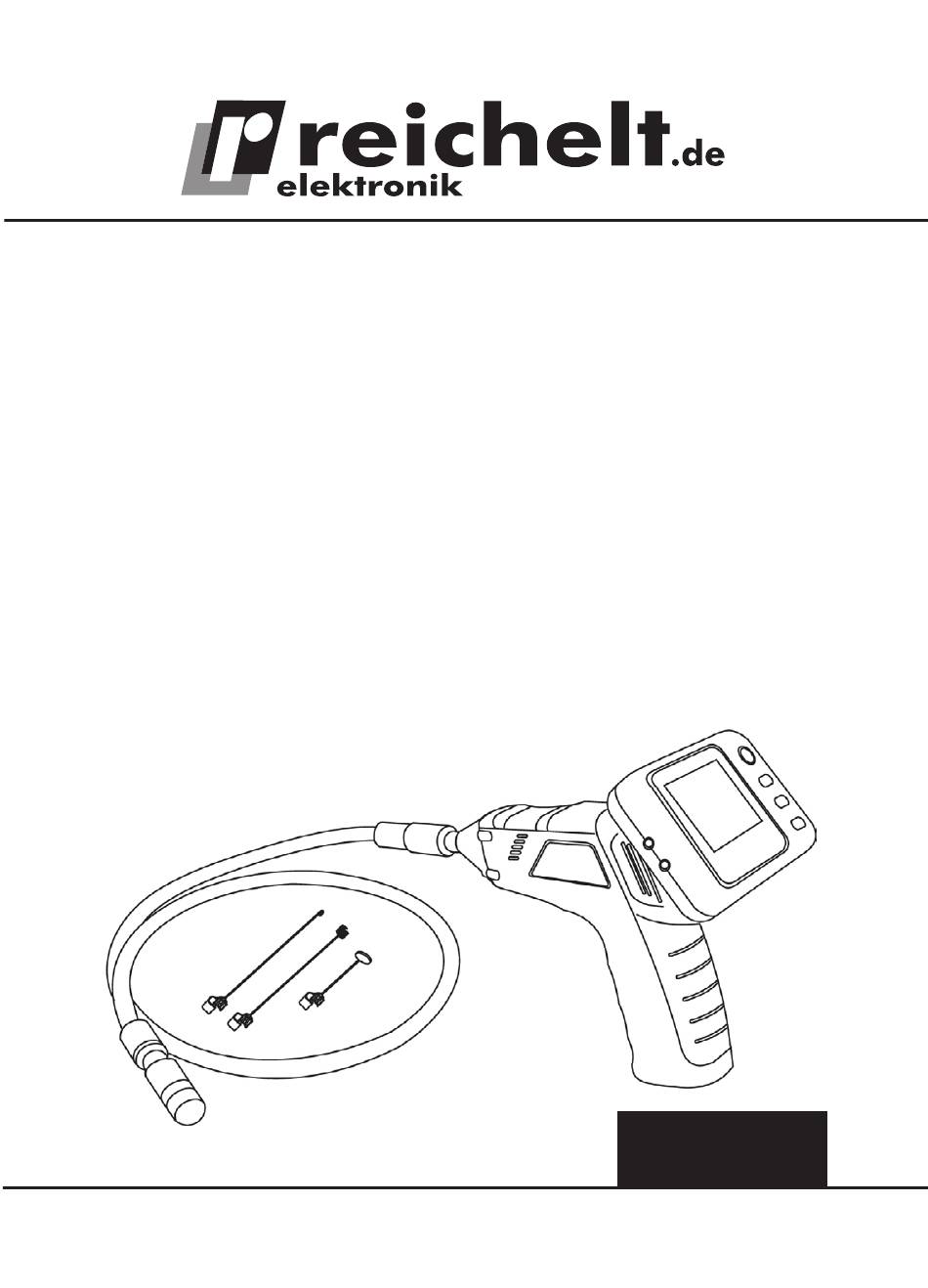

ENDO KAM
Funk-Inspektions-
kamera mit Monitor
– Bedienungsanleitung –
DEUTSCH
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für reichelt elektronik ENDO KAM

Inhaltszusammenfassung für reichelt elektronik ENDO KAM

  • Seite 1 ENDO KAM Funk-Inspektions- kamera mit Monitor – Bedienungsanleitung – DEUTSCH...

  • Seite 2: Inhaltsverzeichnis

    Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 3/2010 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.

  • Seite 3: Beschreibung Und Funktion

    1. Beschreibung und Funktion Die Funk-Inspektionskamera ermöglicht die Kontrolle von versteckten und schwer zugänglichen Bereichen in Geräten, Fahrzeugen, Booten, Fluggeräten, Modellen, am Bau, bei Installationsarbeiten usw. Über einen flexiblen Träger kann die wasserdichte Kamera zum Aufnahmeort ge- führt werden. Eine integrierte LED-Leuchte mit einstellbarer Helligkeit unterstützt die Kamera bei schlechten Lichtverhältnissen.

  • Seite 4: Sicherheits-, Service- Und Betriebshinweise

    3. Sicherheits-, Service- und Betriebshinweise · Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbedingungen kann zu Unfällen, Sach- und Personenschäden füh- ren. · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

  • Seite 5: Teile, Bedien- Und Anzeigeelemente

    5. Teile, Bedien- und Anzeigeelemente Kamera-Betriebsanzeige Kamera-Anschluss Monitorträger Kamera/LED-Leuchte Ein-/Ausschalter Helligkeitseinstellung LED-Leuchte Videoanschluss Kamera (Rückseite) Monitor-Betriebsanzeige Standby-Taste* Bildlage** Video-Ausgang Bildhelligkeit Ladebuchse Kontrast Ein-/Ausschalter * Zum Abschalten des Displays (Stromsparfunktion bei Anschluss eines externen Monitors) ** Bild in 90-Grad-Schritten drehbar...

  • Seite 6: Installation Und Inbetriebnahme

    6. Installation und Inbetriebnahme 6.1 Batterien einlegen Die Kamera verfügt über eine vom Monitor unabhängige Spannungsversorgung. Hierzu sind vier Mignonzellen (AA/LR6) erforderlich. Verwenden Sie nur hochwertige Alkaline-Batterien (LR6). · Lösen Sie die Schraube am Batteriefach unten am Handgriff und nehmen Sie den Batteriefachdeckel ab.

  • Seite 7: Zubehör Montieren

    6.3 Zubehör montieren Alle drei Teile des Zubehörsets werden auf die gleiche Weise am Kamerakopf durch Aufclipsen montiert. · Setzen Sie den Clip des Zubehörteils auf die Sechskantaufnahme auf. Achten Sie dabei darauf, dass das Zubehör wie im Bild unten zu sehen, jeweils um 90 Grad zum Pfeil auf dem Gehäuse versetzt ist.

  • Seite 8: Zusatzmonitor Anschließen

    · Verbinden Sie das mitgelieferte Monitor-Adapterkabel mit dem Netzteil-Kabel (1). · Stecken Sie den Klinkenstecker des Adapterkabels in die Ladebuchse des Mo- nitors (2). · Stecken Sie nun das Netzteil in eine Netzsteckdose (3). · Nun signalisiert die rot aufleuchtende Betriebsanzeige den Beginn des Lade- vorgangs.

  • Seite 9: Betrieb

    7. Betrieb · Schalten Sie das Grundgerät durch Drehen des Ein-/Ausschalters ein. Die Be- triebsanzeige am Grundgerät leuchtet auf. · Durch weiteres Drehen des Ein-/Ausschalters können Sie die Helligkeit der LED-Leuchte im Kamerakopf einstellen. LED`s · Schalten Sie nun den Monitor ein (Betriebsanzeige leuchtet grün) und stellen Sie das erscheinende Bild nach Wunsch ein (Orientierung, Helligkeit, Kont- rast).

  • Seite 10: Batteriewechsel

    Bitte beachten: Das Gerät arbeitet in einem öffentlich genutzten Funk-Frequenzband. Da- her kann es hier zu Störungen der Funkübertragung durch andere Geräte sowie zu Reichweiteneinschränkungen kommen! · Die Zubehörteile Haken, Magnet und Spiegel können eingesetzt werden, um Gegenstände zu bergen bzw. um Bereiche erfassen zu können, an die der Kamerakopf nicht gelangen kann.

  • Seite 11: Technische Daten

    10. Technische Daten Kamera/Hauptgerät Bildsensor, Auflösung: CMOS, 704 x 576 Erfassungswinkel horizontal: 50° Min. Beleuchtung (mit LED): 0 Lux Funk-Übertragungsfrequenz: 2468 MHz Modulation/Bandbreite: FM/18 MHz Funk-Reichweite: Videoausgang: Kontakte für Monitor Schutzart Kamerakopf: IP67 Spannungsversorgung: 6 V (4 x Mignon/AA/LR6) Abm. Grundgerät (B x H x T): 186 x 41 x 145 mm Abm.
