Inspektionskamera
mit LCD-Farbmonitor
ATTEN GL8898
– Benutzerhandbuch –
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für reichelt elektronik GL8898

Inhaltszusammenfassung für reichelt elektronik GL8898

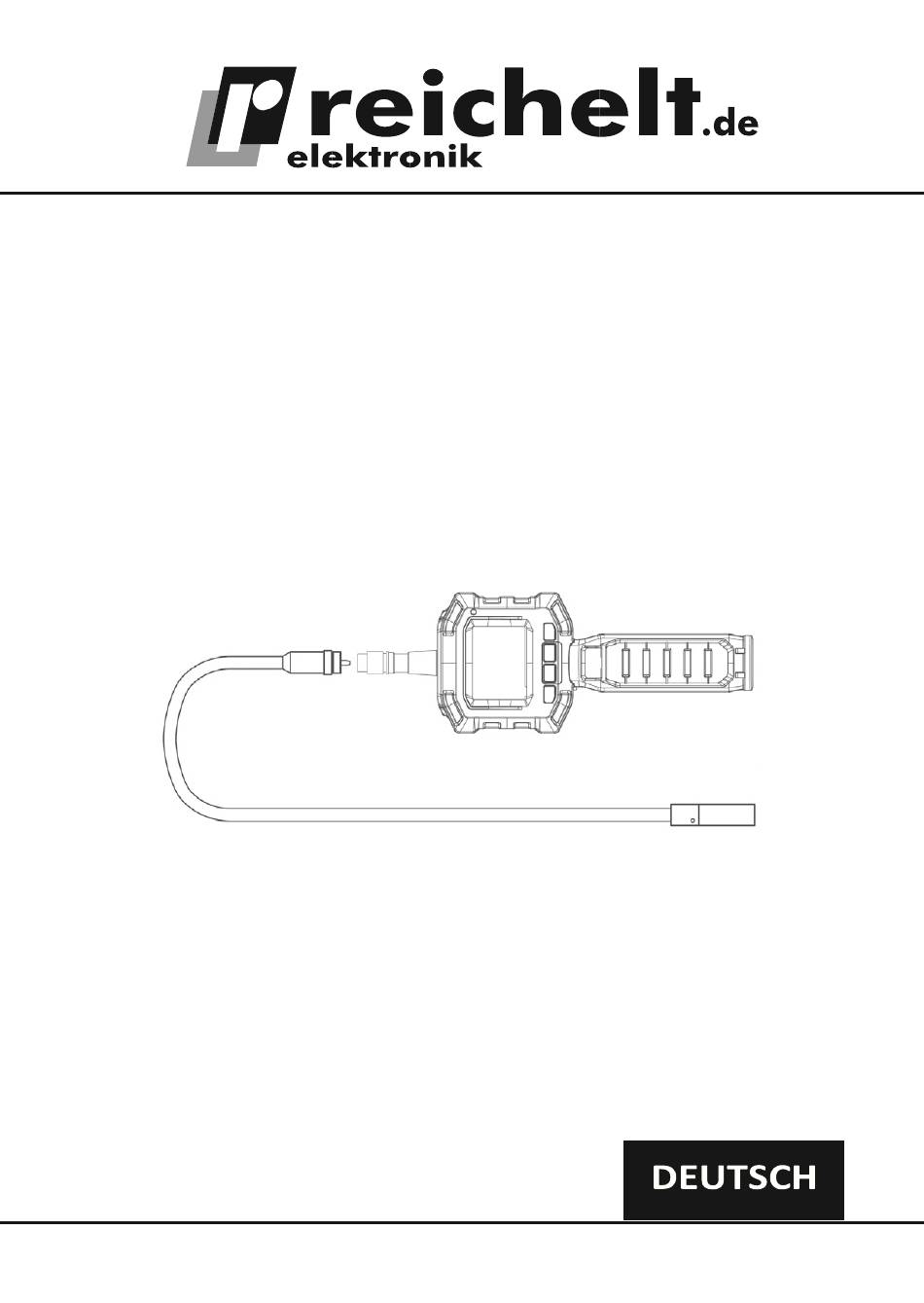

  • Seite 1 Inspektionskamera mit LCD-Farbmonitor ATTEN GL8898 – Benutzerhandbuch –...

  • Seite 2: Inhaltsverzeichnis

    Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2020 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande / Deutschland Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.

  • Seite 3: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise WARNUNG! Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller nachfolgend aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. BEWAHREN SIE DIESE ANLEITUNG AUF! • Verhindern das Eindringen von Gegenständen und Flüssigkeiten. Verschütten Sie keine Flüssigkeiten auf die Bildschirmeinheit.

  • Seite 4: Eigenschaften

    •  Einstellbare Helligkeit des LED-Lichts auf dem Objektiv •  nützliche Zubehörteile enthalten: Haken, Spiegel und Magnet •  Leichtes, handliches Design, flexibel und bequem in der Anwendung. 3. Packliste Handgriff mit Flexibler Tubus mit Videokabel x 1 LCD-Bildschirm x 1 Objektiv x 1 GL8898 = GT8898(Griff )+GT4818(Kamera)

  • Seite 5: Aufbau

    Zubehör Doppelhaken x 1 Einzelhaken x 1 Magnet x 1 Spiegel x 1 Gummiband x 1 4. Aufbau Wasserdichtes Mini-LED-Objektiv Flexibler Tubus Flexible Schlauchschnittstelle TFT-LCD-Farbbildschirm Video-Ausgang Batterieanzeige Kontrast Netzschalter Helligkeit Bild drehen/spiegeln Handgriff 5. Installation Einlegen der Batterien (Trocknen Sie sich die Hände, bevor Sie die Batterien einlegen oder auswechseln).
  • Seite 6 So befestigen Sie den flexiblen Schlauch mit Handgriff Um die flexible Schlauchkamera mit dem Griff zu verbinden, vergewissern Sie sich zunächst, dass das herausstehende Ende des Schwanenhalses auf den Schlitz im Griff ausgerichtet ist, und schieben Sie die beiden Teile dann vorsichtig zusammen. Nach der korrekten Ausrichtung drehen Sie Überwurfmutter bis beide Teile fest verbunden sind.

  • Seite 7: Video-Ausgang

    Video-Ausgang Stecken Sie das Videokabel in die Videoausgangsbuchse des Monitors und das andere Ende des Kabels in die Videoeingangsbuchse eines kompatiblen Fernsehers oder Anzeigegeräts. Der LCD-Monitor ist nun in der Lage, Videos in hoher Qualität an einem anderen Bildschirm auszugeben. 6.
  • Seite 8 LED Helligkeitskontrolle Die 8 Stufen der LED-Helligkeit können durch Drücken der Helligkeitstaste bei der Echtzeitüberwachung eingestellt werden. LCD Kontraststeuerung Die 8 Stufen des LCD-Kontrasts können durch Drücken der Kontrasttaste in der Echtzeitüberwachung eingestellt werden.

  • Seite 9: Spezifikationen

    7. Spezifikationen Model No. Parameter Screen Size 2.31”TFT LCD Contrast Brightness 220CD/M2(TYP) Power Supply AA x 4 batteries (1.5Vx4) Work Time 6 Hour (Max.) Consumption Current 238 mA Output Signal Impedance 75ohm Output Signal Level 0.9-1.3Vp-p Imaging Sensor 1/9-inch CMOS Effective Pixels 640x480 Video System...

  • Seite 10: Fcc Information

    8. FCC Information Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bed-ingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen; (2) Dieses Gerät muss alle empfangenen Inter-ferenzen aufnehmen, einschließlich Inter-ferenzen, die einen unerwünschten Betrieb verursachen können. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts ver-liert.

  • Seite 11: Eu-Konformitätserklärung

    9. EU-Konformitätserklärung Inverkehrbringer: reichelt elektronik GmbH & Co. KG Elektronikring 1 26452 Sande Deutschland Der Inverkehrbringer erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: GL8898 allen einschlägigen Bestimmungen der angewandten Rechtsvorschriften (nach- folgend), einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen, entspricht. Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Inverkehrbringer.
