Maschinenspezifikation; Technische Daten; Lieferumfang; Transport Und Inbetriebnahme - Jet Jss-18 Gebrauchsanleitung

Gefährdung durch Strom bei nicht
ordnungsgemäßer Verkabelung.

4. Maschinenspezifikation

4.1 Technische Daten

Sägeblattlänge
Sägeblatthub
Hubzahl 400~1400/min
Max Schnitthöhe bei 90°
Tischgröße
Tischschwenkbereich
45°links / 10° rechts
Ausladung
Absauganschluss (D/d)
Abmessung (LxBxH) 640x290x390mm
Maschinengewicht
Netzanschluss 230V ~1L/N/PE 50Hz
Aufnahmeleistung
Betriebsstrom
Anschlussleitung H05VV-F 3G1mm²
Bauseitige Absicherung
4.2 Schallemission
(Messunsicherheitsfaktor 4 dB)
Schalleistungspegel
(nach EN ISO 3746):
Leerlauf LwA 79,8dB(A)
Schalldruckpegel
(nach EN ISO 11202):
Leerlauf LpA 73,1dB(A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender der
Maschine eine bessere Abschätzung
der Gefährdung und des Risikos
ermöglichen.

4.3 Lieferumfang

1 Dekupiersäge
1 durchsichtige
Sägeschutzhaube
1 Staubblassystem
1 Innensechskantschlüssel
3mm (5)
1 Innensechskantschlüssel
2,5mm (4)
2 Sägeblatt-Klemmhalter (6)
Set von Sägeblättern (1~3)
Gebrauchsanleitung
Ersatzteilliste
130mm
20mm
60mm
460x230mm
460mm
40/36mm

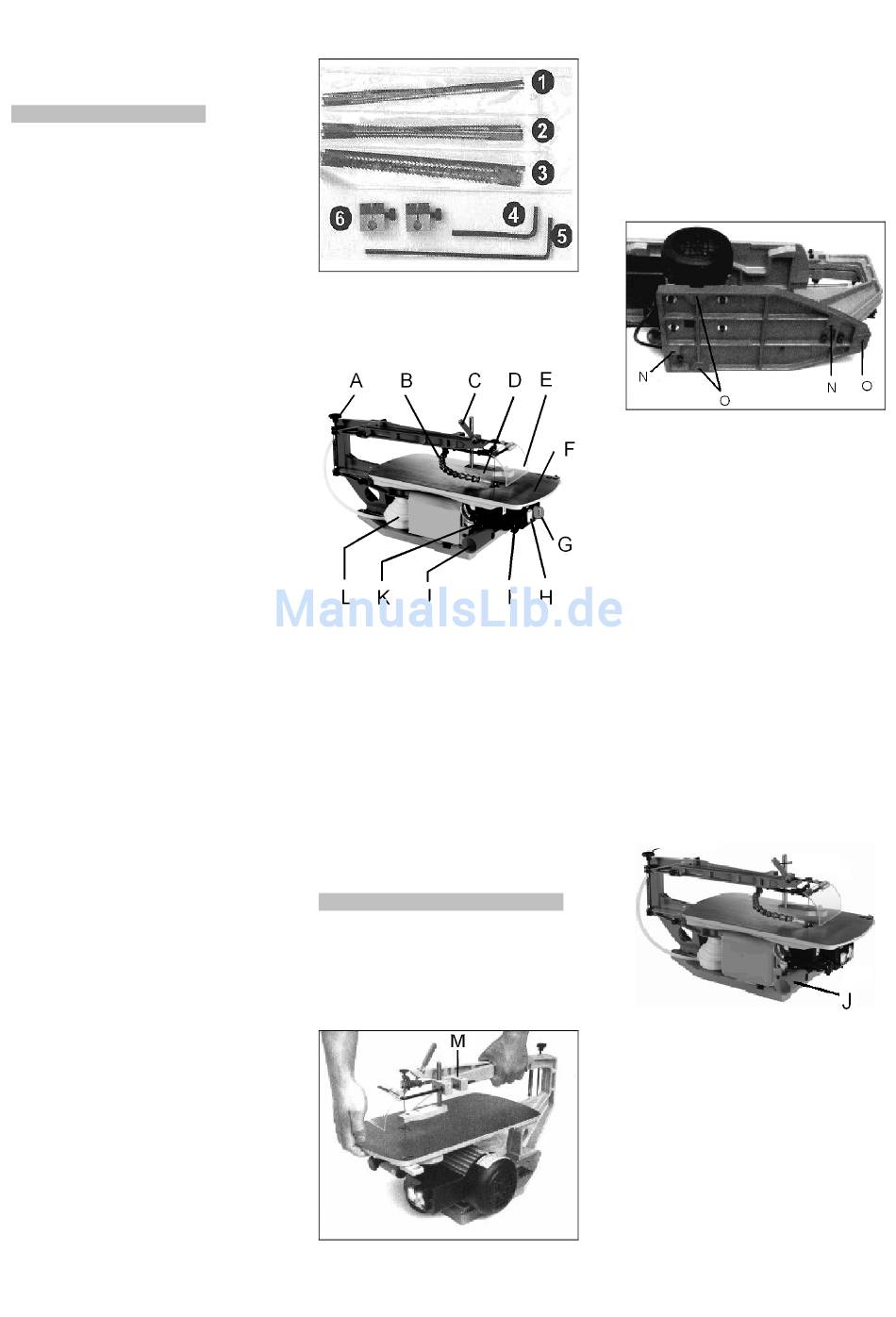

4.4 Beschreibung der Maschine
27 kg
120W
0,7 A
10A
A.....Blattspannhebel
B.....Staubblasrohr
C.....Schnellspannhebel
D.....Werkstück Niederhalter
E.....Sägeschutzhaube
F.....Arbeitstisch
G.....Geschwindigkeits-Wahlschalter
H.....EIN/AUS Schalter
I..... Schwenkklemmung
J..... Absaug Anschluss d=36mm
K.....Untere Sägeblattabdeckung
L.....Blasebalg

5. Transport und Inbetriebnahme

5.1.Transport und Aufstellung

Heben Sie die Maschine aus der
Verpackung, dabei darauf achten,
dass Sie die Maschine nicht nur am
Arm (M, Fig 2) anheben.
Fig 1
Fig 2
10
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein.
Die Maschine kann bei Bedarf mittels
M8 Schrauben festgeschraubt
werden.
Im Maschinensockel befinden sich
entsprechende Bohrungen (N, O, Fig
3).
Fig 3

5.2 Montage

Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.

5.3 Absaug Anschluss

Die Maschine kann am 36mm
Absaugstutzen (J) an eine
Absauganlage angeschlossen
werden.
Fig 4

5.4 Elektrischer Anschluss

Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen.
Die Netzspannung und Frequenz
müssen mit den Leistungsschilddaten
an der Maschine übereinstimmen.
