Funkempfänger E18

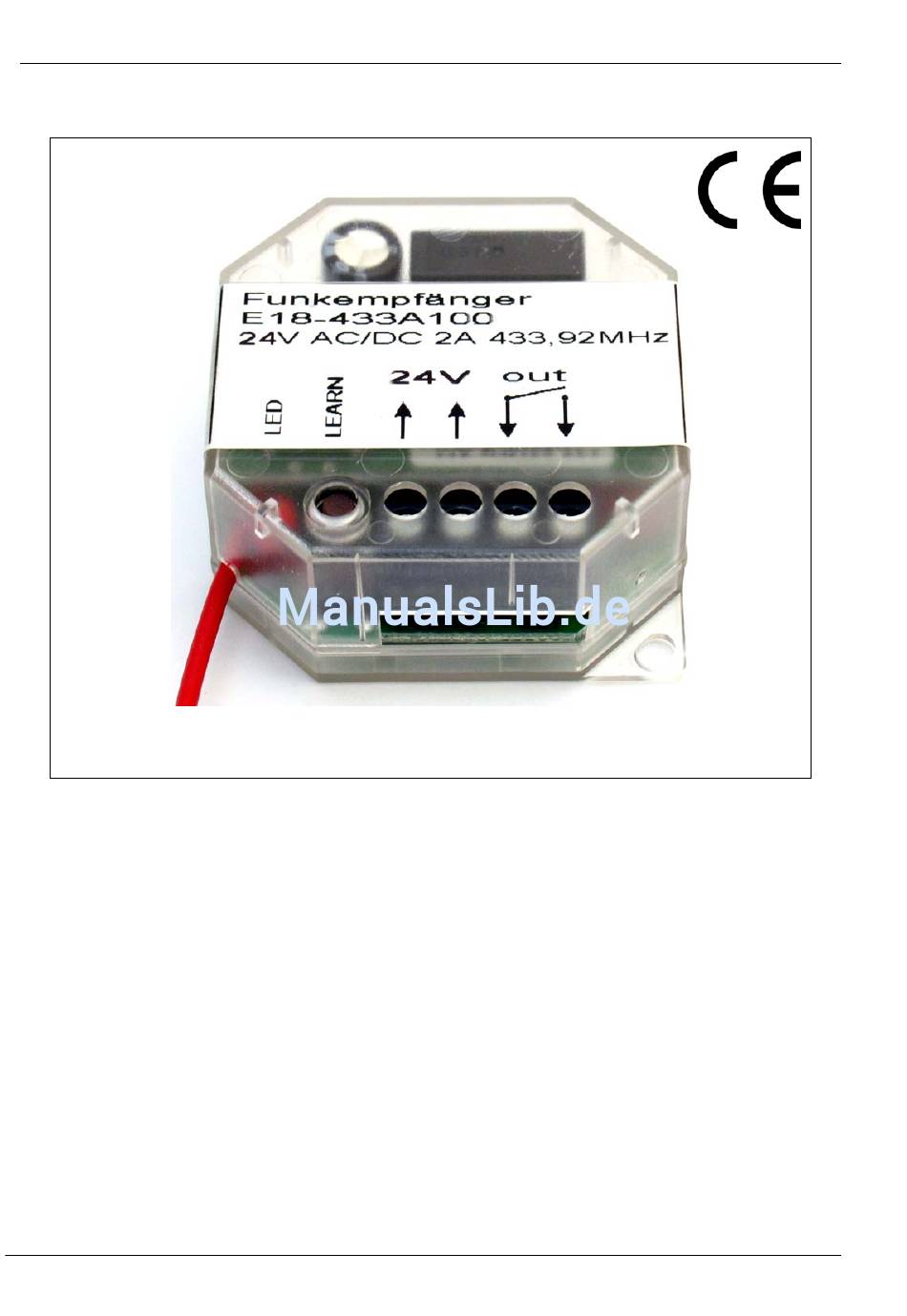

Abbildung: 24V-Ausführung, 433MHz
Funkempfänger E18
• 1-Kanal AM-Funkempfänger in 433 MHz oder 868 MHz
• 12V oder 24V AC/DC, (siehe Empfänger-Etikett)
• Potentialfreier Relaisausgang (Schließer
• Funktion gezielt "EIN/AUS" mit 2 Tastenfernbedienung
• Funktion "EIN-AUS-EIN"... mit 1 Tastenfernbedienung
• Funktion "EIN" solange die Sendertaste betätigt wird
• Ausschalttimer 1 Sek. bis ca. 18 Std., "Nachschaltbar"
Montage- u. Betriebsanleitung für Elektriker u. Elektrofachkräfte
Bewahren Sie die Anleitung auf, damit diese Ihnen bei späteren Fragen
weiterhin zur Verfügung steht.
Unbedingt vor Inbetriebnahme lesen!
28505300-E18_DE
8
1 /
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BFT E18

Inhaltszusammenfassung für BFT E18

  • Seite 1 Funkempfänger E18 Abbildung: 24V-Ausführung, 433MHz Funkempfänger E18 • 1-Kanal AM-Funkempfänger in 433 MHz oder 868 MHz • 12V oder 24V AC/DC, (siehe Empfänger-Etikett) • Potentialfreier Relaisausgang (Schließer • Funktion gezielt “EIN/AUS” mit 2 Tastenfernbedienung • Funktion “EIN-AUS-EIN”... mit 1 Tastenfernbedienung •...

  • Seite 2: Inhaltsverzeichnis

    Funkempfänger E18 Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Sicherheitshinweise ....................3 Funktionsbeschreibung ....................4 Anwendungsbereich ....................4 Anschlüsse ......................... 4 Technische Daten: ...................... 4 Programmierung ......................5 Betriebsarten ......................5 Sendertaste einlernen ....................5 Timerbetrieb / Sender löschen ..................6 Ausschalttimer: ......................6 Ausschalttimer programmieren ...................

  • Seite 3: Sicherheitshinweise

    Funkempfänger E18 Sicherheitshinweise Mißachtung dieser Sicherheitshinweise kann zu Personen- und Sachschäden führen! Montage, Installation, Inbetriebnahme und Wartung: Fachliche Voraussetzungen Diese Anleitung setzt Fachkenntnisse voraus, die einer abgeschlossenen Berufsausbildung in mindestens einem der folgenden Berufsbilder entspricht: • - Elektroinstallateur, • - Elektroanlagenmonteur, •...

  • Seite 4: Funktionsbeschreibung

    Funkempfänger E18 Funktionsbeschreibung Anwendungsbereich Die E18 Baureihe ist in 12 V oder 24 V AC/DC lieferbar. Mit ihrem potentialfreien Relais- ausgang bietet sie vielseitige Einsatzmöglichkeiten. Der Funkempfänger verfügt über mehrere wählbare Betriebsarten. Neben den normalen Schaltfunktionen ist ein Ausschalttimer, z. B. für eine Treppenlichtsteuerung, vorhanden.

  • Seite 5: Programmierung

    Funkempfänger E18 Programmierung Es können max. 13 Codes (Sendertasten) eingelernt werden. Sind im Empfänger bereits 13 Codes eingelernt, so wird kein weiterer hinzugelernt, die zuvor gelernten Codes gehen nicht verloren. Der erste Sender der eingelernt wird bestimmt, welches Kodierschema gültig ist. Es kann nur ein Kodierschema (12Bit oder 18Bit oder KeeLoq) eingelernt werden.

  • Seite 6: Timerbetrieb / Sender Löschen

    Funkempfänger E18 Timerbetrieb / Sender löschen Ausschalttimer: Der Ausgang wird nach der gewählten Zeit automatisch abgeschaltet. Im Timerbetrieb muß die Betriebsart “Stromstoß” oder “gezielt “Ein” verwendet werden Ausschalttimer programmieren Beispiel: Der Ausgang soll nach 3 Minuten abschalten. • Lerntaste 6 x kurz betätigen (LED blinkt 6 x - Pause blinkt 6 x - Pause...) •...

  • Seite 7: Alternative Programmierung

    Funkempfänger E18 Alternative Programmierung Einlernen ohne Lerntaste. Sie können zusätzliche Handsender auch ohne betätigen der Lerntaste einlernen. Dadurch sparen Sie das Ausbauen, wenn ein zusätzlicher Sender benötigt wird. Voraussetzung dafür ist: • Ein Sender ist bereits eingelernt (z. B. bei der Installation per Lerntaste eingelernt).

  • Seite 8: Umweltschutz

    Funkempfänger E18 Umweltschutz Entsorgung In dem E18 sind keine Materialien enthalten, für die es zum Zeitpunkt der Anleitungserstellung irgendwelche Entsorgungsvorschriften gibt. Der Funkempfänger enthält keine eingebauten Energiequellen. Dennoch sollten Sie Altgeräte bzw. defekte Geräteteile bei einer Sammelstelle fachgerecht entsorgen lassen.
