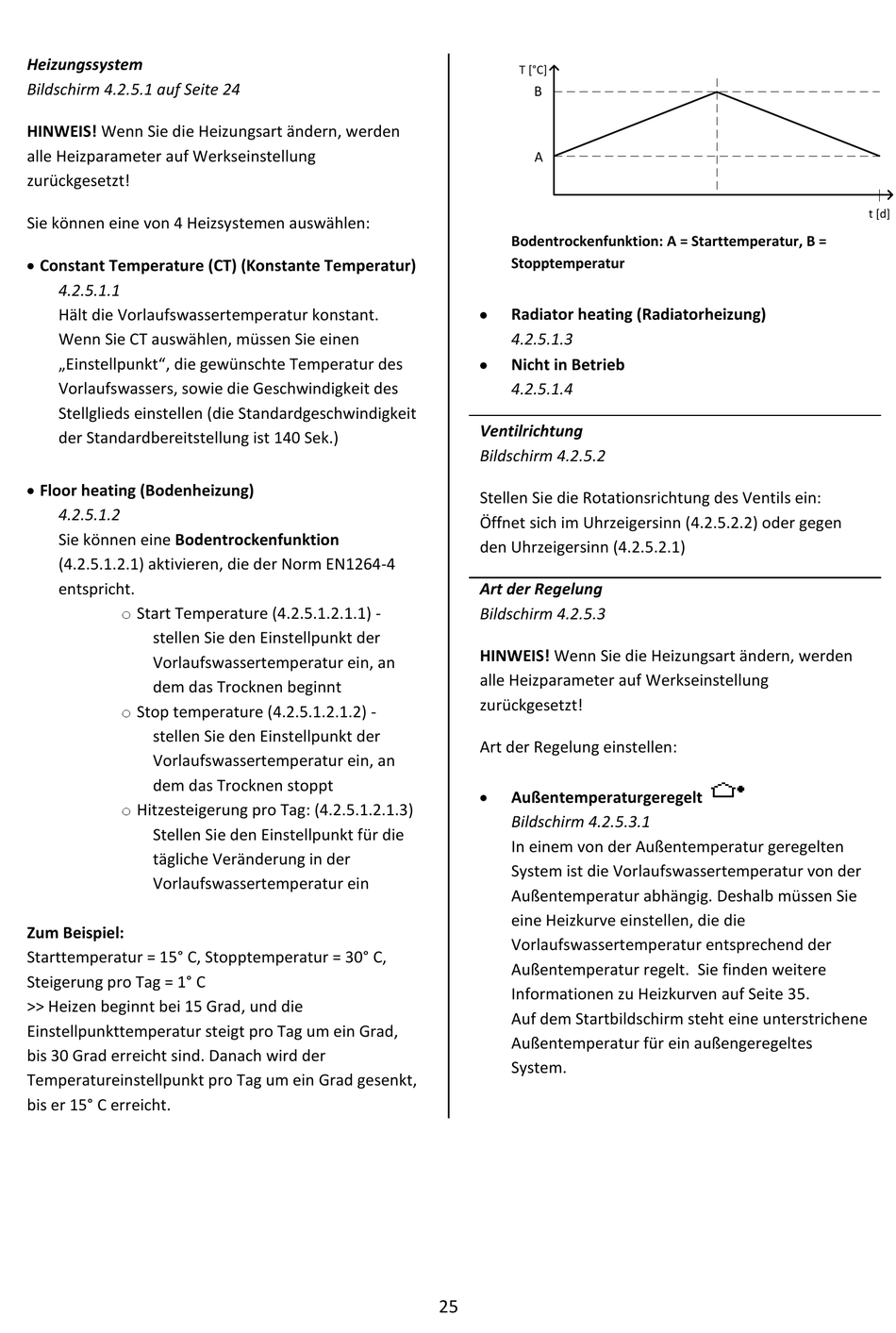

Heizungssystem
Bildschirm 4.2.5.1 auf Seite 24
HINWEIS! Wenn Sie die Heizungsart ändern, werden
alle Heizparameter auf Werkseinstellung
zurückgesetzt!
Sie können eine von 4 Heizsystemen auswählen:
Constant Temperature (CT) (Konstante Temperatur)
4.2.5.1.1
Hält die Vorlaufswassertemperatur konstant.
Wenn Sie CT auswählen, müssen Sie einen
„Einstellpunkt", die gewünschte Temperatur des
Vorlaufswassers, sowie die Geschwindigkeit des
Stellglieds einstellen (die Standardgeschwindigkeit
der Standardbereitstellung ist 140 Sek.)
Floor heating (Bodenheizung)
4.2.5.1.2
Sie können eine Bodentrockenfunktion
(4.2.5.1.2.1) aktivieren, die der Norm EN1264-4
entspricht.
o Start Temperature (4.2.5.1.2.1.1) -
stellen Sie den Einstellpunkt der
Vorlaufswassertemperatur ein, an
dem das Trocknen beginnt
o Stop temperature (4.2.5.1.2.1.2) -
stellen Sie den Einstellpunkt der
Vorlaufswassertemperatur ein, an
dem das Trocknen stoppt
o Hitzesteigerung pro Tag: (4.2.5.1.2.1.3)
Stellen Sie den Einstellpunkt für die
tägliche Veränderung in der
Vorlaufswassertemperatur ein
Zum Beispiel:
Starttemperatur = 15° C, Stopptemperatur = 30° C,
Steigerung pro Tag = 1° C
>> Heizen beginnt bei 15 Grad, und die
Einstellpunkttemperatur steigt pro Tag um ein Grad,
bis 30 Grad erreicht sind. Danach wird der
Temperatureinstellpunkt pro Tag um ein Grad gesenkt,
bis er 15° C erreicht.
T [°C]
B
A
Bodentrockenfunktion: A = Starttemperatur, B =
Stopptemperatur
Radiator heating (Radiatorheizung)
4.2.5.1.3
Nicht in Betrieb
4.2.5.1.4
Ventilrichtung
Bildschirm 4.2.5.2
Stellen Sie die Rotationsrichtung des Ventils ein:
Öffnet sich im Uhrzeigersinn (4.2.5.2.2) oder gegen
den Uhrzeigersinn (4.2.5.2.1)
Art der Regelung
Bildschirm 4.2.5.3
HINWEIS! Wenn Sie die Heizungsart ändern, werden
alle Heizparameter auf Werkseinstellung
zurückgesetzt!
Art der Regelung einstellen:
Außentemperaturgeregelt
Bildschirm 4.2.5.3.1
In einem von der Außentemperatur geregelten
System ist die Vorlaufswassertemperatur von der
Außentemperatur abhängig. Deshalb müssen Sie
eine Heizkurve einstellen, die die
Vorlaufswassertemperatur entsprechend der
Außentemperatur regelt. Sie finden weitere
Informationen zu Heizkurven auf Seite 35.
Auf dem Startbildschirm steht eine unterstrichene
Außentemperatur für ein außengeregeltes
System.
25
t [d]
