3. Die Telemetrieverbindung des EzOSD nutzt den rechten Audiokanal (AUDR). Bei Verwendung
at all. A wiring diagram for this configuration is shown below. When the current sensor is not detected,
eines ImmersionRC AV Senders, der auch Stereo Audio Signale mit hoher Bandbreite überträgt,
the lower line of the OSD will automatically disappear.
überträgt die Standardverkabelung das Signal korrekt.
3) The telemetry downlink from the EzOSD uses the AUDR (Right channel of a stereo audio pair) signal.
Für den Fall, dass ein Videosender eines Fremdfabrikates verwendet wird, stellen Sie bitte sicher,
In the case of using ImmersionRC A/V transmitters, which transmit high-bandwidth stereo audio, the
dass das Audio Signal vom OSD korrekt an den Audiopin des Senders übertragen wird.
standard cabling will connect this signal correctly.

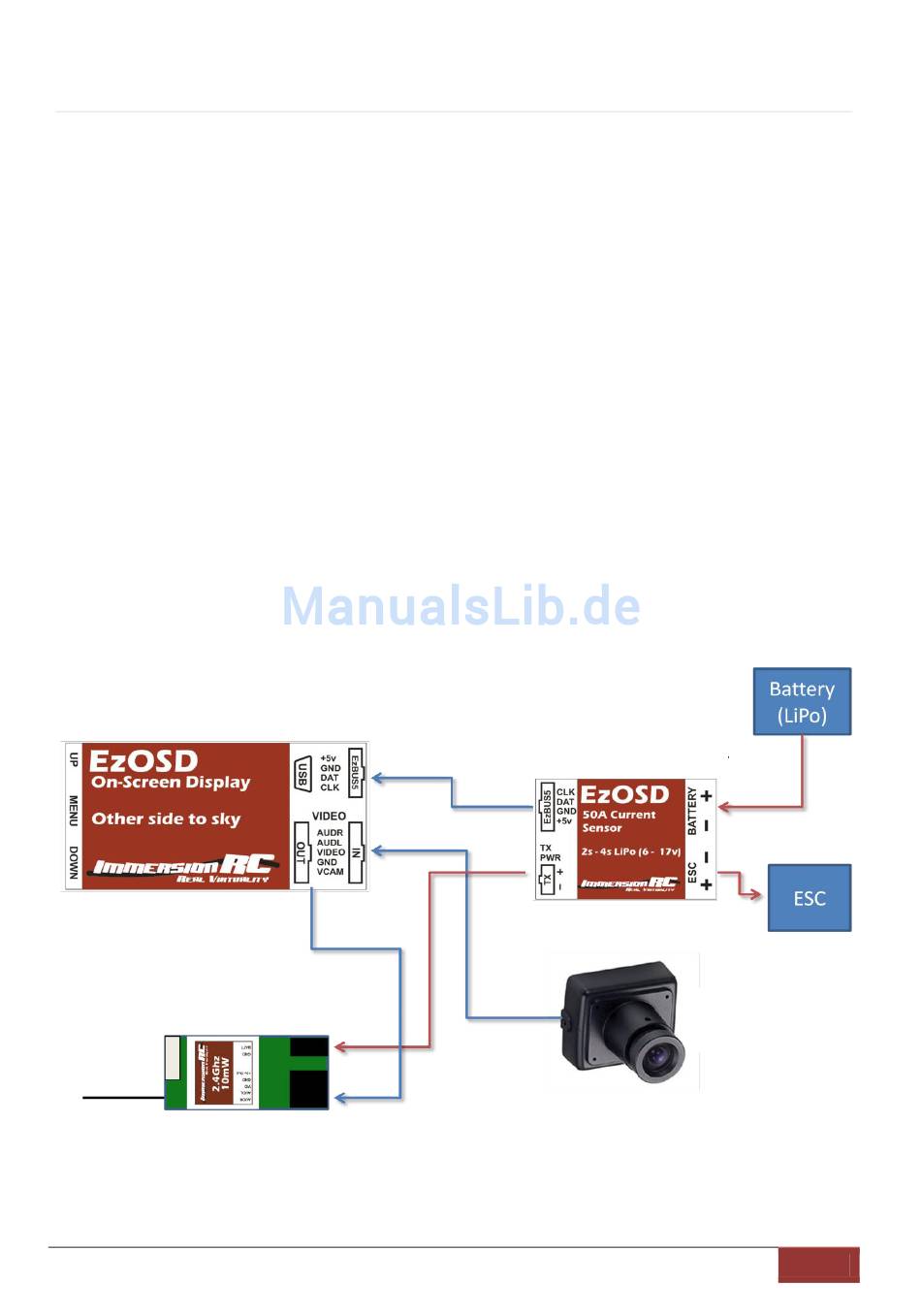

1. Einbau mit einer Immersion Kamera und Sender.
rd
In the case that 3
-Party video transmitters are used, possibly with mono-audio, ensure that the AUDR
signal from the OSD is correctly routed to the transmitter's audio input pin.
1. Schließen Sie den Stromsensor zwischen LiPo und Regler an.
1. Installation using an ImmersionRC camera and transmitter
2. Verbinden Sie das 4 Pin Kabel zwischen dem Stromsensor und OSD.
1. Connect the current sensor between the LiPo and the ESC
Das Kabel ist verpolungssicher ausgelegt und passt nur in die korrekten Anschlüsse.
2. Hook the 4-pin cable between the current sensor and the OSD (it is keyed, can't be inserted
backwards, and only fits into the correct connectors)
3. Entfernen Sie den 5 poligen Kameranschluss vom Videosender und stecken ihn in den Videoein-
gang des OSD.
3. Remove the the 5-pin camera connector from the video transmitter, insert it into the Video-In
connector of the OSD
4. Schließen Sie den 5-poligen Stecker aus dem Lieferumfang des OSD zwischen dem OSD und
4. Connect the 5-pin cable, supplied with the OSD, and hook it between the OSD and the video
Videosender an.
transmitter.
5. (optional) If this is a new installation, and the video transmitter has not yet been cabled for power,
5.(optional) Sollten dies eine neue Verkabelung sein und der Videosender ist noch nicht am Strom
angeschlossen, schließen Sie das 2 polige Kabel aus dem Lieferumfang des OSD zwischen den
take the 2-pin cable supplied with the OSD and hook it between the current sensor and the video
Stromsensor und Videosender an.
transmitter (this will just pass the battery voltage to the Video Transmitter).
Damit wird die Akkuspannung an den Videosender weitergeleitet.
EzOSD m. GPS
Videosender
Modellbau Lindinger GmbH
Modellbau Lindinger GmbH
e-Mail: office@lindinger.at
EzOSD Stromsensor
Kamera
ImmersionRC | EzOSD Manual
www.lindinger.at
4
