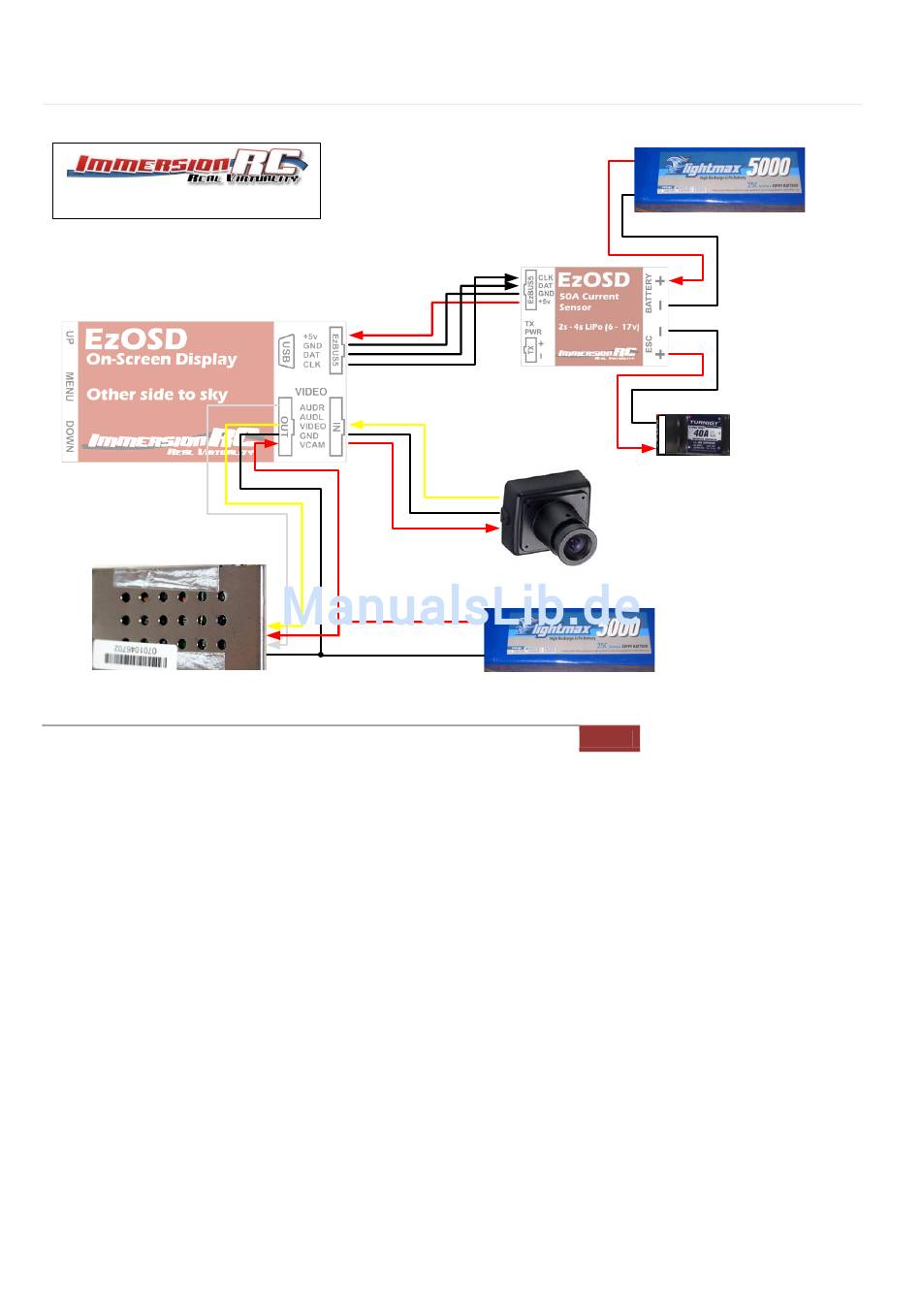

12 Volt Kamera, 12 Volt A/V Sender-
12v Camera, 12v A/V Transmitter Cabling
verkabelung mit zwei Akkus
Dual-Battery
12 Volt AV Sender
(Lawmate, etc)
12v A/V Tx (Lawmate, etc.)
Modellbau Lindinger GmbH
Modellbau Lindinger GmbH
Current Sensor supplies
Stromsensor liefert +
+5v power to OSD
5 Volt an das OSD
Kamera und Sender werden
durch separaten 11,1 Volt Akku
Camera and Tx powered
versorgt.
by separate 11.1v battery
VID
12v
AUD
GND
ImmersionRC | EzOSD Manual
e-Mail: office@lindinger.at
12 Volt Kamera
12v Camera
Vid
Gnd
12v
+
-
Camera/Video Battery
3s LiPo (11.1v)
14
+
-
Motorakku
Motor Battery
-
+
ESC
Regler /ESC
