aks-D4 low entry
mit 220 cm
Abb. 6.6.03
5.
Entfernen Sie gegebenfalls die Matratze und Zubehör wie z. B. den Aufrichter vom Pfl egebett.
6.
Demontieren Sie die Holz-Seitengitterholme. Beachten Sie hierfür das Kapitel
Seitengitter und gehen Sie in umgekehrter Reihenfolge vor. Beachten Sie, dass sich das Pfl ege-
bett hierfür in der obersten Position befi nden sollte.
7.
Fahren Sie das Pfl egebett anschließend in die unterste Position und trennen Sie es vom Stromnetz.
8.
Stellen Sie die Laufrollen am Fußende fest, die Rollen am Kopfende bleiben gelöst (siehe Kapitel
Bedienung Abschnitt Laufrollen.
9.
Lösen Sie die zwei Zylinderkopfschrauben am Fußende, die den Liegefl ächenrahmen mit dem
Stellteil verbinden (Abbildung 6.6.05).
10.
Trennen Sie die Liegefl äche vom Stellteil und legen Sie die Liegefl äche langsam und kontrolliert
auf den Boden. Stellen Sie das Stellteil bei Seite.
11.
Schieben Sie die Bettverlängerung (Bettverlängerung + Steckinnenrohre) in den Liegefl ächen-
rahmen der Fußaufl age (Abbildung 6.6.06) bis die Bohrungen deckungsgleich sind.
Zylinderkopfschraube

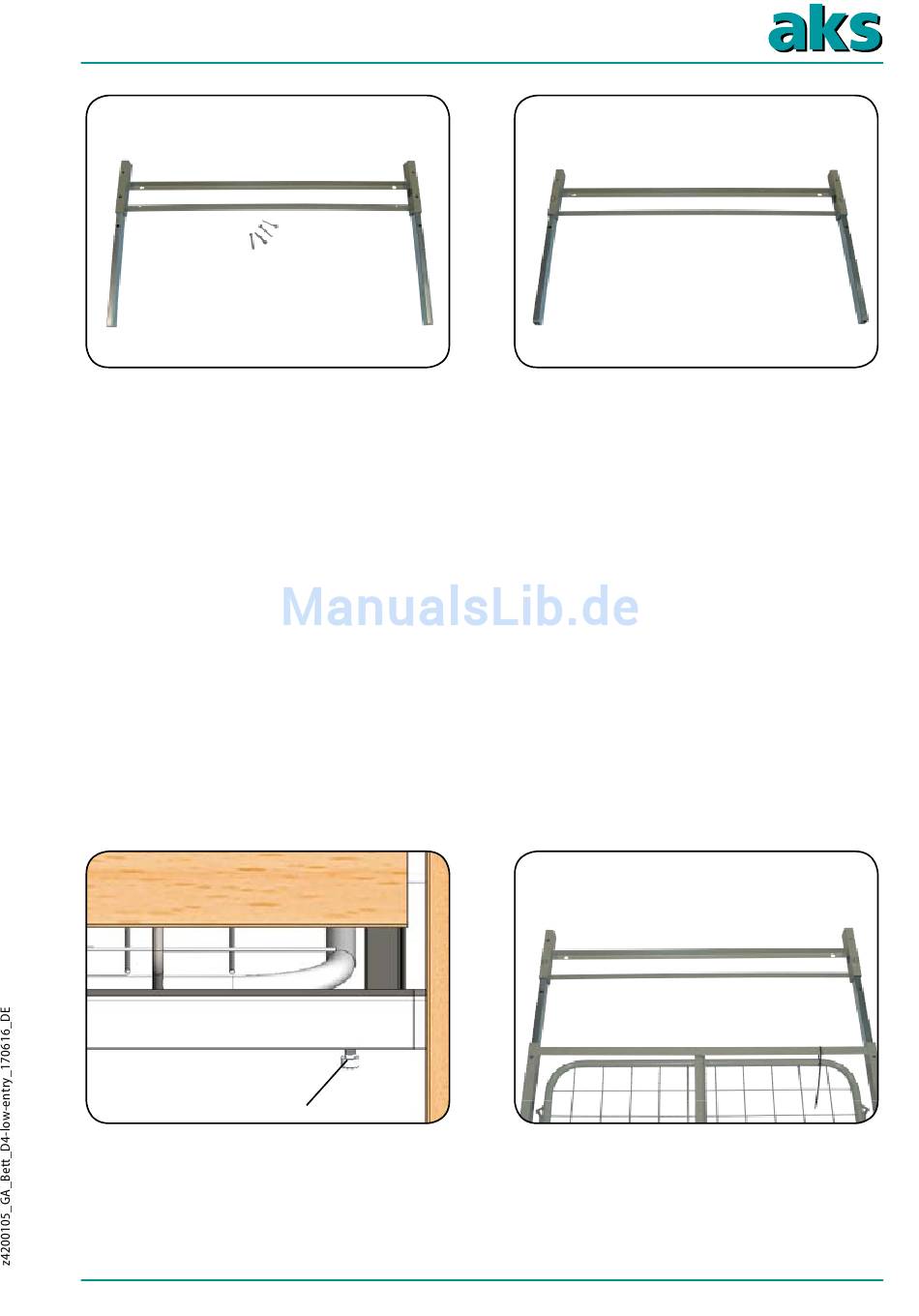

Abb. 6.6.05
– Steckinnenrohre in Bettverlängerung
positioniert
– Zylinderkopfschrauben am Fußende
des Liegefl ächenrahmens
Abb. 6.6.04
– Steckinnenrohre in Bettverlängerung
montiert
Abb. 6.6.06
– Bettverlängerung in
Liegefl ächenrahmen des Fußteils positioniert
Montage der
Seite 21
