6.6
Zubehör – Bettverlängerung Montage
Die Bettverlängerung ermöglicht es die Länge der Liegefl äche von 200 cm auf 220 cm zu erhöhen.
Verwenden Sie die Bettverlängerung nur mit einer geeigneten Matratze mit 220 cm
Länge oder mit einer Matratze zzgl. Matratzenverlängerung.
Lieferumfang
•
1x Bettverlängerung fußseitig Metallgitter oder Federleiste (Abbildung 6.6.01)
•
2x Steckinnenrohr lang (Abbildung 6.6.01)
•
4x Zylinderkopfschrauben M8 x 45 in Bettverlängerung montiert (Abbildung 6.6.01)
•
4x Holz-Seitengitterholme lang (Abbildung 6.6.02)
Zylinderkopfschrauben

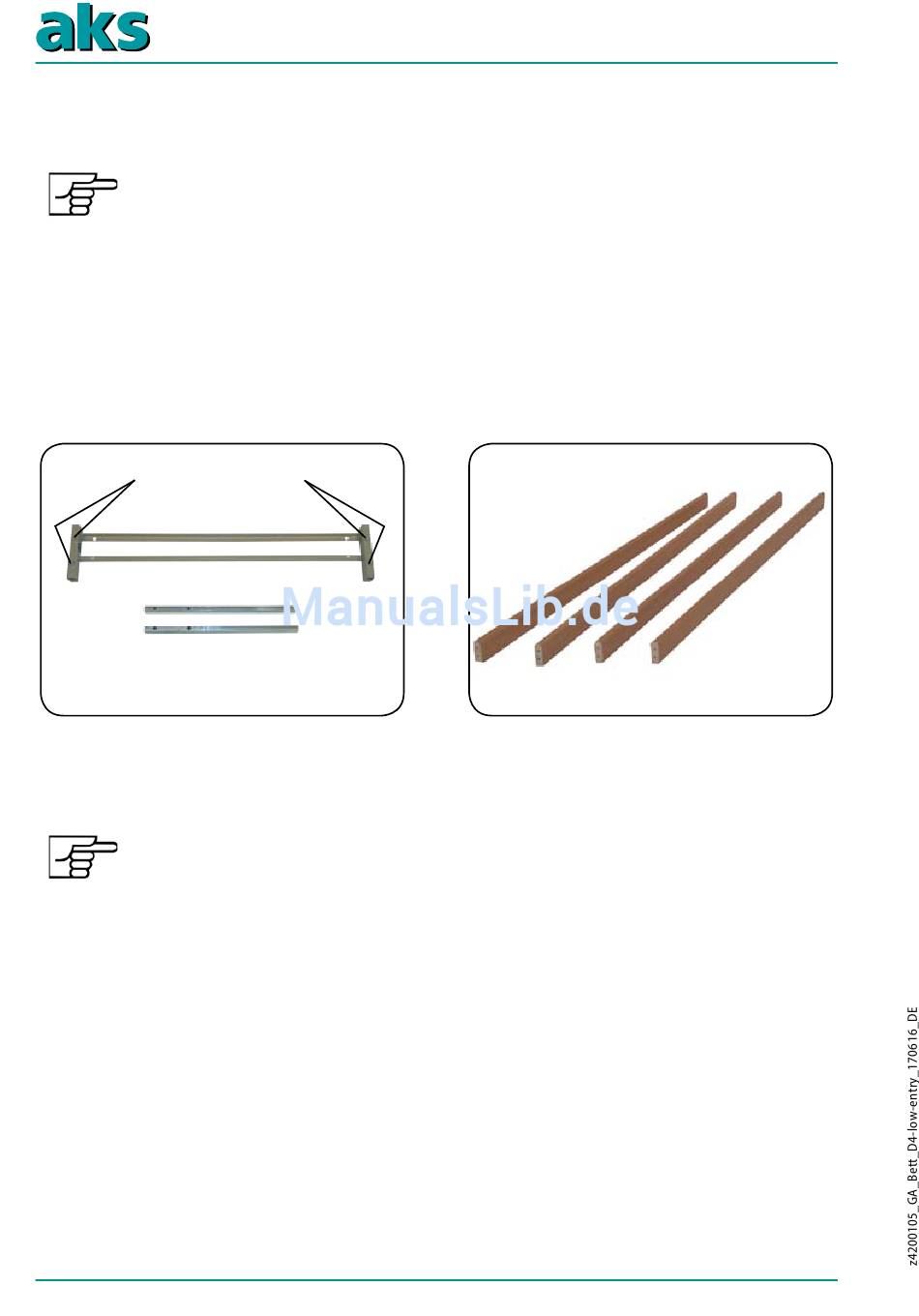

Abb. 6.6.01
– Bettverlängerung für Metallgitter
Montage
Benutzen Sie zum Anziehen der Zylinderkopfschrauben den beiliegenden Innensechs kant-
schlüssel (6 mm). Beachten Sie bei einer anderen Art des Anziehens das Anzugs moment von
max. 13 Nm. Bei höheren Anzugsmomenten können die M8-Gewinde beschädigt werden!
1.
Entfernen Sie die vier Zylinderkopf schrauben aus der Bettverlängerung (Abbildung 6.6.01).
2.
Positionieren Sie die zwei Steckinnen rohre in der Bettverlängerung (Abbildung 6.6.03).
3.
Bringen Sie die äußeren Bohrungen der Steckinnenrohre mit den Bohrungen am kurzen Ende
der Bettverlängerung in Deckung.
4.
Drehen Sie zwei Zylinderkopfschrauben in die Bohrungen und ziehen Sie anschließend die
zwei Zylinderkopfschrauben mit dem beiliegenden Innensechs kantschlüssel (6 mm) fest (Abbil-
dung 6.6.04).
Seite 20
aks-D4 low entry
Abb. 6.6.02
– Holz-Seitengitterholme
Abb. 6.6.03
–
5.
Entfern
6.
Demon
Seiten
bett hie
7.
Fahren
8.
Stellen
Bedien
9.
Lösen S
Stellteil
10.
Trenne
auf den
11.
Schiebe
rahmen
Zylinde
Abb. 6.6.05
–
