aks-D4 low entry
6.3 Montage der Steuerung (optionale Fußtieflagerung)
1. Entnehmen Sie die Steuerung und die Halterung der Kartonage (Abbildung 6.3.01).
2. Montieren Sie die Halterung an die Steuerung (Abbildung 6.3.02).

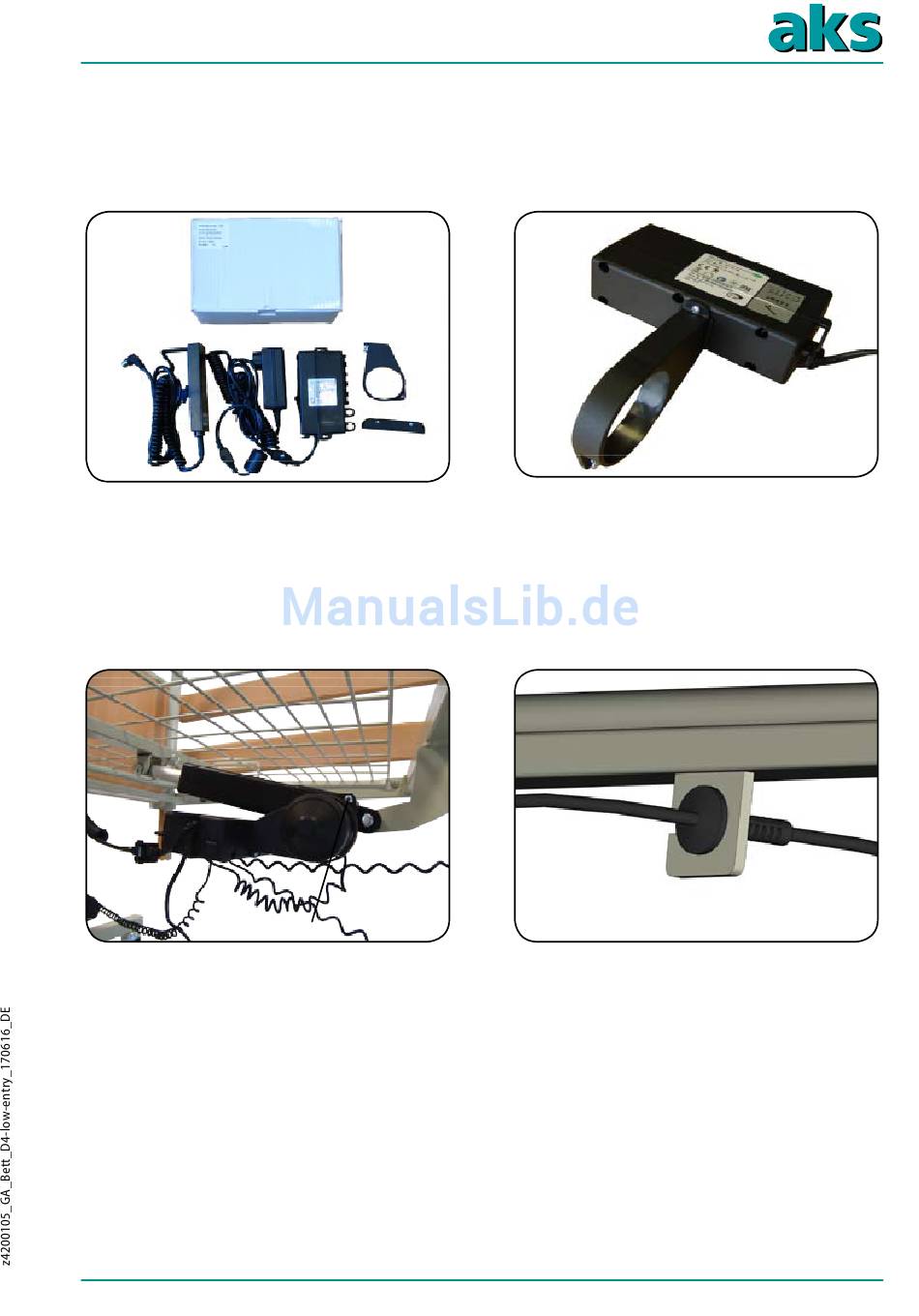

Abb. 6.3.01 - Steuerung, Handbedienung, Netzteil
aus der Kartonage entnommen
3. Schieben Sie die Steuerung auf den Rückenteilantrieb und sichern Sie die Steuerung mit der
Fixierschraube gegen Verrutschen (Abbildung 6.3.03).
4. Drücken Sie die Zugentlastung der Zuleitung in den Halter an der Kopfseite (Abbildung 6.3.04).
Fixierschraube
Abb. 6.3.03 - Steuerung auf Rückenteilantrieb
5. Schließen Sie die Handbedienung und die Antriebe, entsprechend der Piktogramme auf der
Steuerung, an (Abbildung 6.3.05).
Abb. 6.3.02 - Steuerung mit montierter Halterung
Abb. 6.3.04 - Zugentlastung in Halterung
6. S
Seite 15
