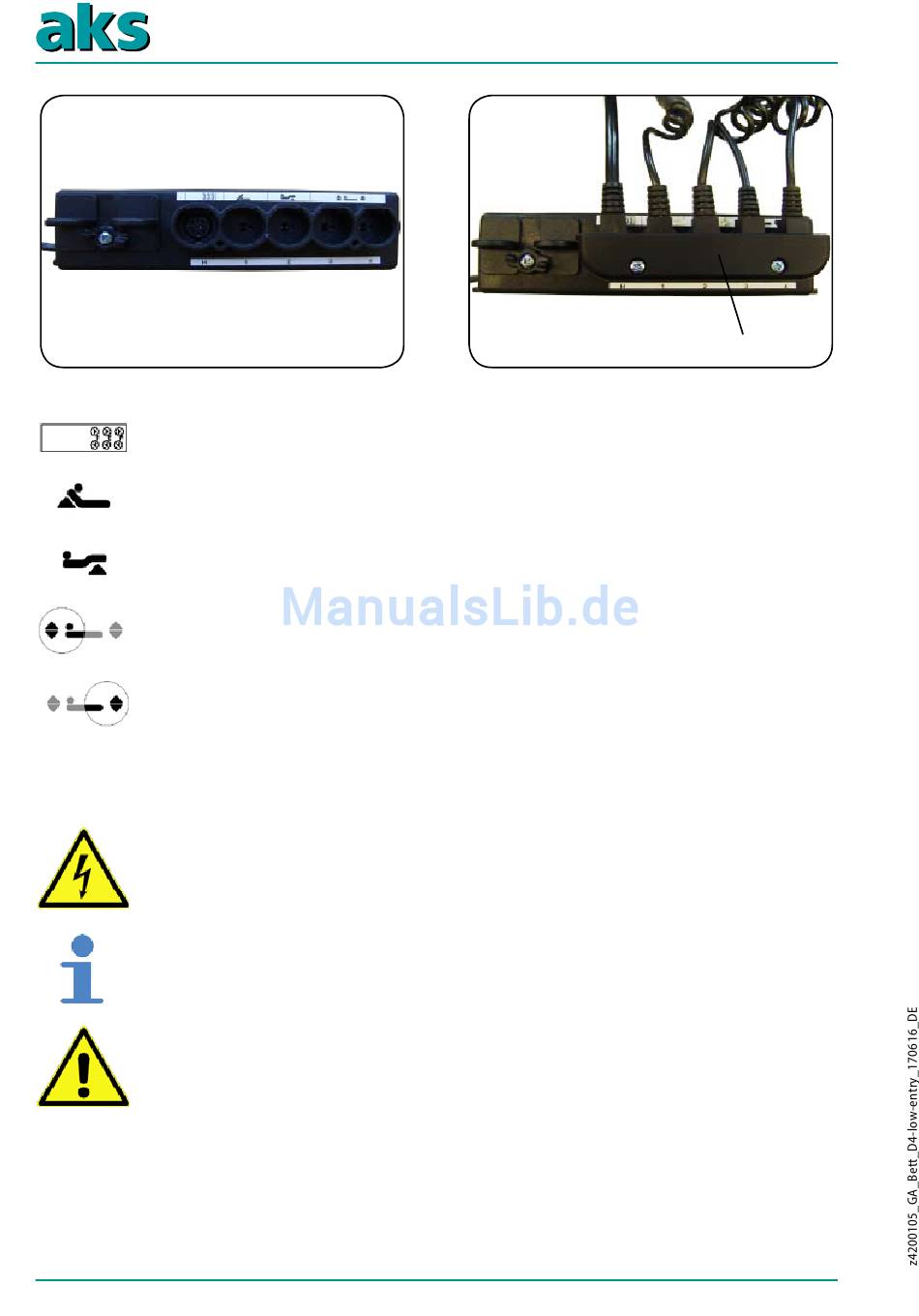

Abb. 6.3.05
= H = Anschluss für Handbedienung
= 1 = Anschluss für Rückenteilantrieb
= 2 = Anschluss für Oberschenkelteilantrieb
= 3 = Anschluss für Stellteilantrieb Kopfseite
= 4 = Anschluss für Stellteilantrieb Fußseite
6.
Schrauben Sie die Steckerabdeckleiste an der Steuerung an (Abbildung 6.3.06).
Betreiben Sie die Steuerung nicht mit off enen Steckbuchsen! Beim Eindringen von
Feuchtigkeit/Flüssigkeit besteht die Gefahr eines Kurzschlusses oder Brandes.
Zum Verstellen müssen Sie ggf. die Handbedienung entsperren (siehe Kapitel Bedienung
Abschnitt Sperrfunktion).
Prüfen Sie vor der Inbetriebnahme, dass bei Betätigung der Taste für die
Fußtiefl agerung das Pfl egebett in die Fußtiefl age verfährt. Fährt das Pfl egebett
in die Kopftiefl age sind die Stecker der Stellteilantriebe Kopf-/Fußseite falsch
angeschlossen und müssen getauscht werden.
Seite 16
- Steuerung
aks-D4 low entry
Abb. 6.3.06
- Steuerung mit Steckerabdeckleiste
Steckerabdeckleiste
