- Seite 1 Bedienungsanleitung Digiswitch SmArtswitch...
-
Seite 2: Produktbeschreibung

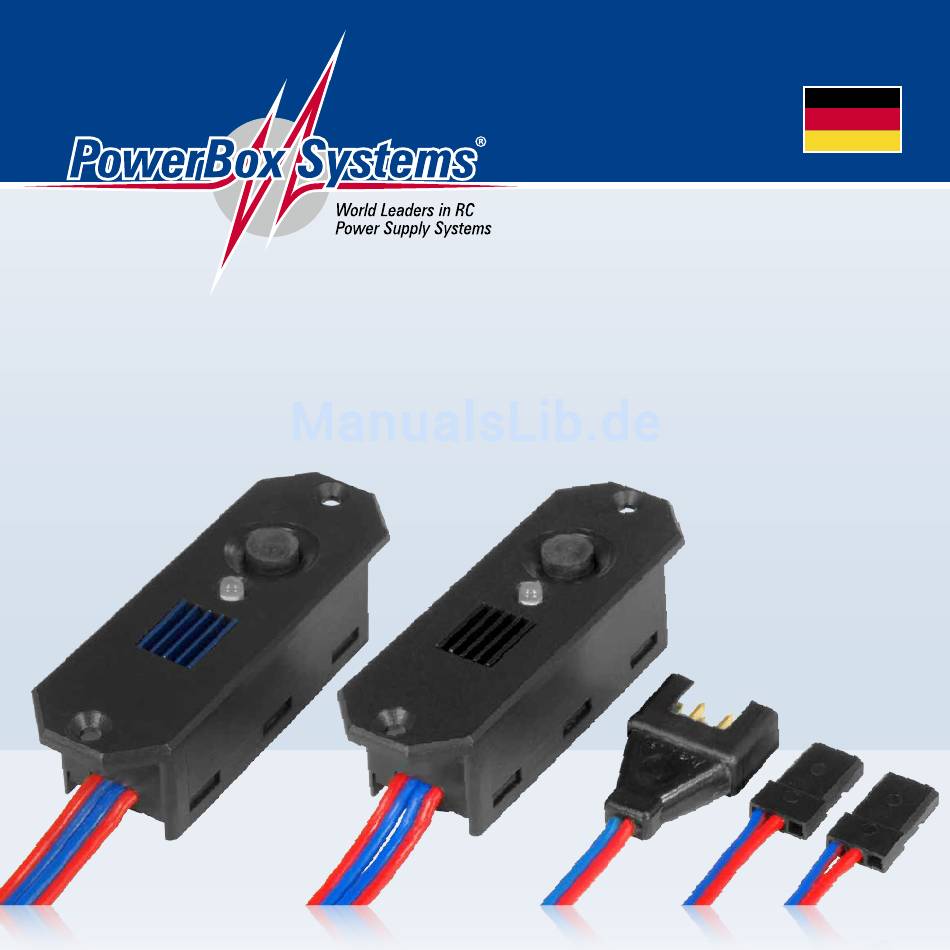

Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den DigiSwitch oder SmartSwitch aus unserem Sortiment entschieden haben. Wir wünschen Ihnen mit diesem Schaltsystem viel Freude und Erfolg! 1. PRODUKTBESCHREIBUNG Der DigiSwitch oder SmartSwitch findet überall Verwendung wo mechanische Schalter und schwere Akkus keinen Platz finden. - Seite 3 7 Servos - RC - Cars und Modellschiffe - Zündungen für Benzinmotoren die eine max. Eingangsspannung von 8,4V er- lauben (3W) Im Folgenden wird nicht mehr zwischen DigiSwitch und SmartSwitch unter- schieden, da die Bedienung identisch ist. www.powerbox-systems.com...
-
Seite 4: Ein- Und Ausschaltvorgang
2. INBETRIEBNAHME UND BEDIENUNG 2.1. ANSCHLIESSEN Stecken Sie an den Akkueingang, einen Akku Ihrer Wahl richtig gepolt an. Dies kann ein 4s (nur SmartSwitch) oder 5s NiCd/ NiMH Akku sein, ein 2s (7,4V) LiPo/ Li-Ion oder ein 2s (6,6V) LiFePo Akku sein. Die Werkseinstellung der Spannungsüberwachung ist werkseitig auf LiPo einge- stellt. - Seite 5 Zum Einschalten drücken Sie den Sensortaster (0,5 Sek.) und halten diesen ge- drückt bis die LED orange leuchtet, lassen Sie den Taster kurz los und drücken Sie diesen kurz ein weiteres Mal. Die LED leuchtet grün, der Schalter ist eingeschaltet. Der Ausschaltvorgang ist identisch: Drücken Sie den Sensortaster (0,5 Sek.) und halten diesen gedrückt bis die LED orange leuchtet, lassen Sie den Taster kurz los und drücken Sie diesen kurz ein weiteres Mal.
-
Seite 6: Einstellen Des Akkutyps
Zum Einstellen der verschiedenen Akkutypen gehen Sie wie folgt vor: DigiSwitch: - Akku anstecken und DigiSwitch einschalten - Danach Taste drücken und gedrückt halten, achten Sie auf die LED - diese wird Rot aufleuchten und nach einiger Zeit wieder erlöschen. -
Seite 7: Spannungsüberwachung
- LED blinkt 1x grün. wenn Sie jetzt die Taste loslassen ist Akku Typ 2s LiPo aus- gewählt. - Pause, Taste weiter halten - LED blinkt 2x grün, wenn Sie jetzt die Taste loslassen ist Akku Typ 5s NiCd/NiMh ausgewählt. - Pause, Taste weiter halten - LED blinkt 3x grün, wenn Sie jetzt die Taste loslassen ist Akku Typ 4s NiCd/NiMh ausgewählt. -
Seite 8: Einbau
DigiSwitch: Die in den technischen Angaben beschriebene Leistung des DigiSwitch (1-3 A) ist nicht auf die Schaltleistung des DigiSwitch bezogen, sondern auf die Regler- leistung bei entsprechend effizienter Kühlung. Um eine gute Kühlung und damit PowerBox-Systems − World Leaders in RC Power Supply Systems... - Seite 9 Temperaturfestigkeit, angelötet. Die elektronischen Bauteile sind bis zu 12 A aus- gelegt. Das bedeutet, kurze Stromimpulse können bis zu dieser Stromstärke ohne Probleme abgegeben werden. Wird der DigiSwitch mit einem 5s NiCd oder 2sLiFePo Akku betrieben, erhöht sich die mögliche Reglerleistung wegen der geringeren Spannungslage dieser Zellen.
- Seite 10 4. ABMESSUNGEN 5. LIEFERUMFANG - DigiSwitch/SmartSwitch - Befestigungsschrauben - Einbauschblone - Bedienungsanleitung Bestell-Nr. 6410: Digiswitch 5,9V JR/JR Anschluss Bestell-Nr. 6420: Digiswitch 5,9V MPX/2xJR Anschluss Bestell-Nr. 6510: SmartSwitch JR/JR Anschluss Bestell-Nr. 6520: SmartSwitch MPX/2xJR Anschluss PowerBox-Systems − World Leaders in RC Power Supply Systems...
- Seite 11 6. SERVICE HINWEIS Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum, für alle Fragen die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten.
-
Seite 12: Garantiebestimmungen
PowerBox-Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“! Wir gewähren deshalb auf die PowerBox DigiSwitch oder SmartSwitch eine Garantie von 36 Monaten ab dem Verkaufsdatum. Die Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. Wir wei- sen vorsorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen,... -
Seite 13: Haftungsausschluss
Fernsteuerungsanlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox DigiSwitch oder SmartSwitch ergeben oder in irgendeiner Weise damit zusammen hängen kön- nen. - Seite 14 07/2017 PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2008 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany +49-906-99 99 9-200 +49-906-22 45 9 www.powerbox-systems.com...
