- Seite 1 Modellreihe PiperFon 400 Bedienungsanleitung Bestell‐Nr. D3707111B...
- Seite 2 Tunstall GmbH. Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung, vorbehalten. Kein Teil der Dokumentation darf in irgendeiner Form ohne vorherige schriftliche Zustimmung der Tunstall GmbH reproduziert oder un- ter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder ver- breitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..... Ihr PiperFon 400 ..... . . Oberseite . -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Achtung! Bevor Sie das PiperFon in Betrieb nehmen, lesen Sie diese Bedienungsanleitung aufmerksam durch. Falls Ihnen das Lesen oder das Ausführen der be- schriebenen Tätigkeiten Schwierigkeiten bereitet, lassen Sie sich helfen. Beachten Sie besonders die folgenden Hinweise: PiperFon è... - Seite 5 Zu Ihrer Sicherheit Funksender è Kontrollieren Sie jedes Mal, wenn der Funksender ex- tremen äußeren Einflüssen ausgesetzt war, seine Funk- tion. Der Funksender ist ein alltagstaugliches Gerät. Dennoch kann er bei extremen äußeren Einflüssen (z.B. Mitwaschen in der Waschmaschine, Chemi- kalien, Herunterfallen) Schaden nehmen.
-
Seite 6: Ihr Piperfon 400

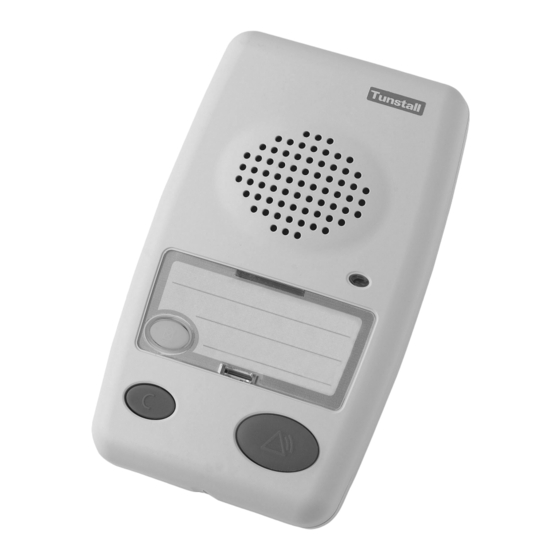

Ihr PiperFon 400 Ihr PiperFon 400 Das PiperFon ist ein Hausnotruf-Gerät, das im häuslichen Umfeld zusätzliche Sicherheit und Unabhängigkeit bietet. Mit dem PiperFon können Sie schnell und einfach Hilfe herbeirufen, rund um die Uhr. Durch Drücken der Ruftaste am PiperFon oder der roten Ruftaste an Ihrem Funksender stellen Sie umgehend eine Verbindung zur Rufzentrale her. -
Seite 7: Oberseite
Ihr PiperFon 400 Oberseite Lautsprecher Freisprechanzeige Abwesenheitstaste (optional) Rote Ruftaste C-Taste... -
Seite 8: Unterseite
Ihr PiperFon 400 Unterseite1. Buchse ~" zu Stromversorgung Buchse T" Klingel- zu Telefonanschluss-Dose schalter Antenne Taste für Lautsprecher- Lautstärke Anschluss für verdrahtete Rufgeräte Schlitze für Wandmontage Kabelkanal Akkufach Mikrofon... -
Seite 9: Piperfon Installieren
PiperFon installieren PiperFon installieren Beachten Sie bei der Auswahl des Standorts für das PiperFon: è Nicht platzieren in der Nähe von Badewanne, Waschbecken, Dusche oder Pflanzen, die mit Wasser besprüht werden, etc. Das PiperFon wird mit Strom versorgt und darf deshalb nicht mit Feuchtigkeit in Berührung kommen. - Seite 10 PiperFon installieren das mitgelieferte Telefonanschlusskabel zum An- schluss benutzen dürfen. Eine Verlängerung ist nur mit Kabeln möglich, die bei Tunstall zu beziehen sind. An- dere Kabel können die Notruf-Auslösung verhindern. è Prüfen Sie vor Inbetriebnahme, ob die auf dem Stecker- netzgerät angegebene Spannung (230 V) mit der...
-
Seite 11: Piperfon-Anschlüsse
PiperFon installieren PiperFon-Anschlüsse Steckdose Telefonanschluss- Dose Stecker- Adapter netzgerät Telefon- anschlusskabel Stromkabel Buchse " Buchse "... -
Seite 12: Piperfon Anschließen
PiperFon installieren PiperFon anschließen Achtung! Das PiperFon ist nicht ISDN-tauglich. Es kann nicht direkt an einer ISDN-Leitung oder ISDN-Telefonan- lage betrieben werden. 1. Stecker des Telefonanschlusskabels in Buchse T" des PiperFon stecken (Achtung: Die beiden Stecker des Kabels sind unterschiedlich). 2. - Seite 13 PiperFon installieren Klingelschalter 7. Die Lautsprecher-Lautstärke einstellen, indem Sie die Taste für die Lautsprecher-Lautstärke (siehe Seite 6) mit einem Kugelschreiber oder Stift eindrücken und dann gedrückt halten. Bei Erreichen der gewünschten Lautstärke die Taste loslassen. Taste für Lautsprecher-Lautstärke 8. Dafür sorgen, dass das Mikrofon an der Vorderseite des PiperFon nicht zugestellt wird.
-
Seite 14: Funktion Des Piperfon Prüfen
PiperFon installieren 10. Ein Techniker muss das PiperFon speziell für Sie programmieren. Wenn Sie umziehen oder das PiperFon an einem anderen Telefonanschluss betreiben wollen, muss die Programmie- rung des PiperFon möglicherweise geändert werden. Er- kundigen Sie sich bei der Rufzentrale. Funktion des PiperFon prüfen Nachdem das PiperFon angeschlossen und für Sie pro- grammiert wurde, muss es auf korrekte Funktion geprüft... -
Seite 15: Zusätzliche Rufgeräte
PiperFon installieren Zusätzliche Rufgeräte An das PiperFon können zusätzliche Rufgeräte fest ange- schlossen werden, z.B. Rufzugtaster für das Badezimmer (Anschluss für verdrahtete Rufgeräte siehe Seite 6). Anschluss für verdrahtete Rufgeräte Eine Vielzahl von Rufgeräten können ihre Signale über Funk an das PiperFon übertragen, so dass Sie Ihr Wohn- umfeld optimal schützen können. -
Seite 16: Wandmontage
PiperFon installieren Wandmontage Sie können das PiperFon aufstellen oder an der Wand be- festigen. Wandmontage: D Bohrlöcher anzeichnen. D Dübel und Schrauben einsetzen. D Kabel des PiperFon in den Kabelkanal klemmen. Kabelkanal D PiperFon an den vorbereiteten Schlitzen aufhängen. -
Seite 17: Notruf Auslösen
Notruf auslösen Notruf auslösen ‚ ƒ Wenn Sie Hilfe brauchen: D Drücken Sie die rote Ruftaste am PiperFon oder an Ihrem Funksender. ‚ n Nach kurzer Zeit meldet sich die Rufzentrale. Schildern Sie Ihr Problem. ƒ n Die Person an der Rufzentrale leitet sofort die notwendigen Maßnahmen ein. -
Seite 18: Notruf Abbrechen
Notruf auslösen wenn Sie nicht sprechen oder hören können, bekommen Sie Hilfe. Was ist, wenn Ihr Telefon gerade besetzt ist? Wenn Sie einen Notruf auslösen, wird ein bestehendes Te- lefonat sofort unterbrochen und die Verbindung zur Ruf- zentrale hergestellt. Notruf abbrechen Wenn Sie versehentlich einen Notruf ausgelöst haben, können Sie diesen abbrechen: D Warten Sie 5 Sekunden... -
Seite 19: Funksender
Funksender Funksender Der Funksender dient zur drahtlosen Auslösung von Not- rufen mit der roten Ruftaste. Eine integrierte Kontroll- leuchte zeigt einen ausgelösten Notruf an. Sobald Sie zuhause sind, sollten Sie den Funksender bei sich tragen. Nachts legen Sie ihn griffbereit ans Bett. Das PiperFon wird mit einem PiperAmie ausgeliefert. -
Seite 20: Funksender Piperamie
Funksender Funksender PiperAmie Rote Ruftaste Kontrollleuchte Funksender PiperGem Rote Ruftaste Kontrollleuchte... -
Seite 21: Anrufe Mit Dem Funksender Annehmen
Funksender Anrufe mit dem Funksender annehmen Sie können einen Telefonanruf durch Drücken der roten Ruftaste am Funksender annehmen. Danach sprechen Sie mit dem Anrufer frei über das PiperFon. Um das Telefonat zu beenden, drücken Sie die rote Ruf- taste am Funksender erneut. Achtung! Wenn Sie einen Anruf mit dem Funksender an- genommen haben: Um während des Telefonats einen Notruf mit dem Funksender auszulösen, müssen Sie die... -
Seite 22: Funkstreckenüberwachung
Funksender Funkstreckenüberwachung Was ist Funkstreckenüberwachung? Ihr PiperFon meldet Ihrer Rufzentrale nach einer fest ein- gestellten Zeit, wenn Ihr Funksender PiperAmie oder Pi- perGem nicht funktionsbereit ist. Sie brauchen sich um nichts zu kümmern! Die Funkstreckenüberwachung kann ein− oder ausge- schaltet werden. Von Ihrer Rufzentrale erfahren Sie, ob die Funktion Funkstreckenüberwachung"... - Seite 23 Funksender Diese Zeiten können auf besonderen Wunsch von einem Techniker verändert werden. Während Sie abwesend gemeldet sind, ist die Funkstre- ckenüberwachung ausgeschaltet (Abwesenheitsmeldung siehe Seite 23).
-
Seite 24: Aktivitätskontrolle
Aktivitätskontrolle Aktivitätskontrolle Wenn Sie es wünschen, kann in das PiperFon eine auto- matische Aktivitätskontrolle programmiert werden. Die Aktivitätskontrolle garantiert, dass Personen, die kei- nen Notruf mehr auslösen können, nicht länger als 12 oder 24 Stunden (einstellbar) ohne Rückruf bleiben. Sie zeigen − je nach Einstellung − zweimal oder dreimal täg- lich Aktivität, indem Sie z.B. -
Seite 25: Abwesenheitstaste
Aktivitätskontrolle kehren, drücken Sie die C-Taste oder die rote Ruftaste. Da- durch wird die Aktivitätskontrolle wieder eingeschaltet. Abwesenheitstaste4. Wenn Ihr PiperFon mit einer Abwesenheitstaste ausgestat- tet ist, schalten Sie die Aktivitätskontrolle hiermit ein- und aus. Abwesenheitstaste Abwesend melden D Bevor Sie die Wohnung verlassen, schalten Sie die Akti- vitätskontrolle aus, indem Sie die Abwesenheitstaste drücken (die Abwesenheitstaste leuchtet auf). -
Seite 26: Weitere Funktionen
Weitere Funktionen Weitere Funktionen Überwachung der Telefonleitung Wenn die Telefonleitung defekt oder falsch angeschlossen ist, gibt das PiperFon nach 1 Minute einen Piepton aus. Der Piepton wird jede Sekunde wiederholt, bis die Telefon- leitung wieder hergestellt ist. D Um die Störung zu beseitigen und das Piepen zu been- den, schließen Sie die Telefonleitung richtig an. -
Seite 27: Schutz Des Integrierten Akkus
Weitere Funktionen Wenn die Stromversorgung länger als 1 Stunde unterbro- chen bleibt, löst das Gerät automatisch einen Notruf zur Rufzentrale aus. Dieser Vorgang wird alle 4 Stunden wie- derholt, bis die Stromversorgung wieder hergestellt ist oder der Akku leer ist. Der Akku wird aufgeladen, sobald die Stromversorgung wieder einsetzt. -
Seite 28: Reinigung Der Geräte
Reinigung der Geräte Reinigung der Geräte Achtung! Kein nasses Tuch zur Reinigung des PiperFon benutzen. Keine rauen, aggressiven oder ätzenden Reini- gungsmittel zur Reinigung des PiperFon oder des Funksen- ders benutzen. Diese schädigen die Geräte. PiperFon und Funksender mit einem weichen Tuch oder einer weichen Bürste säubern. -
Seite 29: Technische Daten
Schutzart nach DIN VDE 0470 Staubdicht und geschützt ge- gen Wirkungen beim zeitweili- gen Untertauchen in Wasser (IP 67) Lebensdauer der ca. 3 Jahre, bis zu 20 000 Lithium-Batterie Auslösungen unter normalen Bedingungen. Batterie kann nur von Tunstall gewechselt wer- den. Ersatz-PiperAmie PiperAmie Bestell-Nr.: P67008/54... - Seite 30 Technische Daten PiperFon Zulassung: Dieses Produkt ist mit einem CE-Zeichen versehen und gehört zu den Geräten der Klasse 1.2. Das gesamte Hausnotrufsystem ist dazu entwickelt worden, um der Serie EN50134 von europäischen Norm Standards für Personen- Hilferufanlagen zu entsprechen. Das Produkt übertrifft die Anforderungen für elektromagnetische Verträglichkeit (EMV), die im Standard BS EN 50130 Teil 4 festgelegt sind.
-
Seite 32: Ihre Rufzentrale
Ihre Rufzentrale: Tunstall GmbH, Orkotten 66, D-48291 Telgte, Telefon: +49 25 04 / 7 01-0 Fax: +49 25 04 / 7 01-499, www.tunstall.de, e‐mail: info@tunstall.de...
