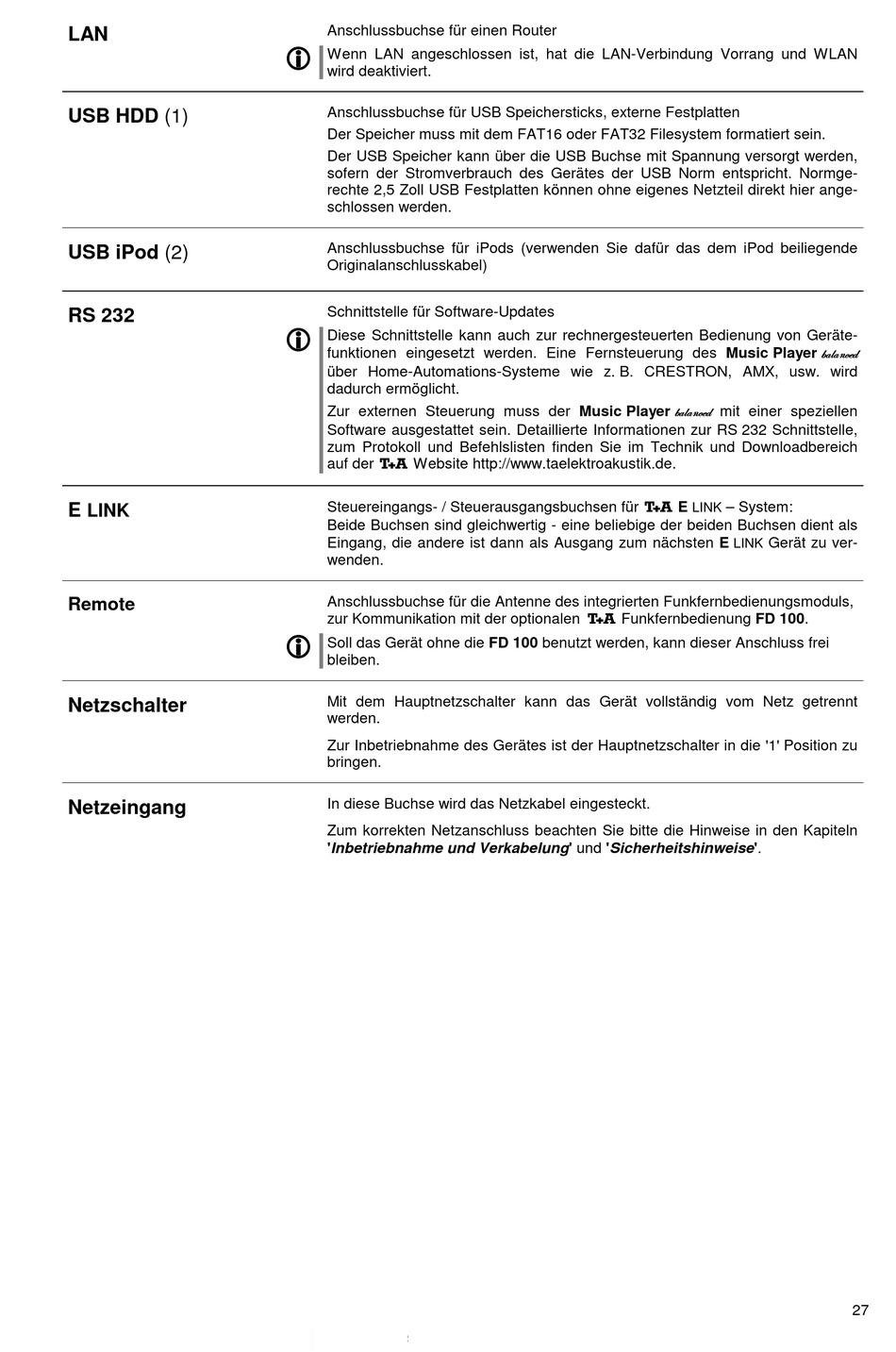

LAN
USB HDD (1)
USB iPod (2)
RS 232
E
LINK
Remote
Netzschalter
Netzeingang
Anschlussbuchse für einen Router
Wenn LAN angeschlossen ist, hat die LAN-Verbindung Vorrang und WLAN
wird deaktiviert.
Anschlussbuchse für USB Speichersticks, externe Festplatten
Der Speicher muss mit dem FAT16 oder FAT32 Filesystem formatiert sein.
Der USB Speicher kann über die USB Buchse mit Spannung versorgt werden,
sofern der Stromverbrauch des Gerätes der USB Norm entspricht. Normge-
rechte 2,5 Zoll USB Festplatten können ohne eigenes Netzteil direkt hier ange-
schlossen werden.
Anschlussbuchse für iPods (verwenden Sie dafür das dem iPod beiliegende
Originalanschlusskabel)
Schnittstelle für Software-Updates
Diese Schnittstelle kann auch zur rechnergesteuerten Bedienung von Geräte-
funktionen eingesetzt werden. Eine Fernsteuerung des Music Player utÄtÇvxw
über Home-Automations-Systeme wie z. B. CRESTRON, AMX, usw. wird
dadurch ermöglicht.
Zur externen Steuerung muss der Music Player utÄtÇvxw
Software ausgestattet sein. Detaillierte Informationen zur RS 232 Schnittstelle,
zum Protokoll und Befehlslisten finden Sie im Technik und Downloadbereich
auf der Website http://www.taelektroakustik.de.
Steuereingangs- / Steuerausgangsbuchsen für E
Beide Buchsen sind gleichwertig - eine beliebige der beiden Buchsen dient als
Eingang, die andere ist dann als Ausgang zum nächsten E
wenden.
Anschlussbuchse für die Antenne des integrierten Funkfernbedienungsmoduls,
zur Kommunikation mit der optionalen Funkfernbedienung FD 100.
Soll das Gerät ohne die FD 100 benutzt werden, kann dieser Anschluss frei
bleiben.
Mit dem Hauptnetzschalter kann das Gerät vollständig vom Netz getrennt
werden.
Zur Inbetriebnahme des Gerätes ist der Hauptnetzschalter in die '1' Position zu
bringen.
In diese Buchse wird das Netzkabel eingesteckt.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den Kapiteln
'Inbetriebnahme und Verkabelung' und 'Sicherheitshinweise'.
utÄtÇvxw
utÄtÇvxw
utÄtÇvxw
utÄtÇvxw mit einer speziellen
utÄtÇvxw
utÄtÇvxw
– System:
LINK
Gerät zu ver-
LINK
27
