Abb. 8: 1,5-Kω- Oder 2,2-Kω-Leitungsabschlusswiderstands- Und Sabotageoption; Abb. 9: Meldergruppenverdopplung Mit 1-Kω- Oder 2,2-Kω- Leitungsabschlusswiderstandsoption - Bosch ISW-BIT1-HAX Referenzhandbuch

wLSN | Referenzhandbuch | 6.0 wLSN-Tür-/Fenster-Magnetkontakt
6.1.2 1,5-kΩ- oder 2,2-kΩ-Leitungsabschlusswiderstands- und
Sabotageoption
Siehe Abb. 8. Schalten Sie bis zu fünf Ruhekontakte in Serie mit
dem 2,2-kΩ-Leitungsabschlusswiderstand. Über jedem Kontakt ist
entweder ein 1,5-kΩ- oder 2,2-kΩ-Widerstand. Parallel zum
Stromkreis können keine Kontakte verwendet werden. Die
Meldergruppe erkennt, dass einer oder mehrere Kontakte geöffnet
sind, jedoch nicht welche oder wie viele.

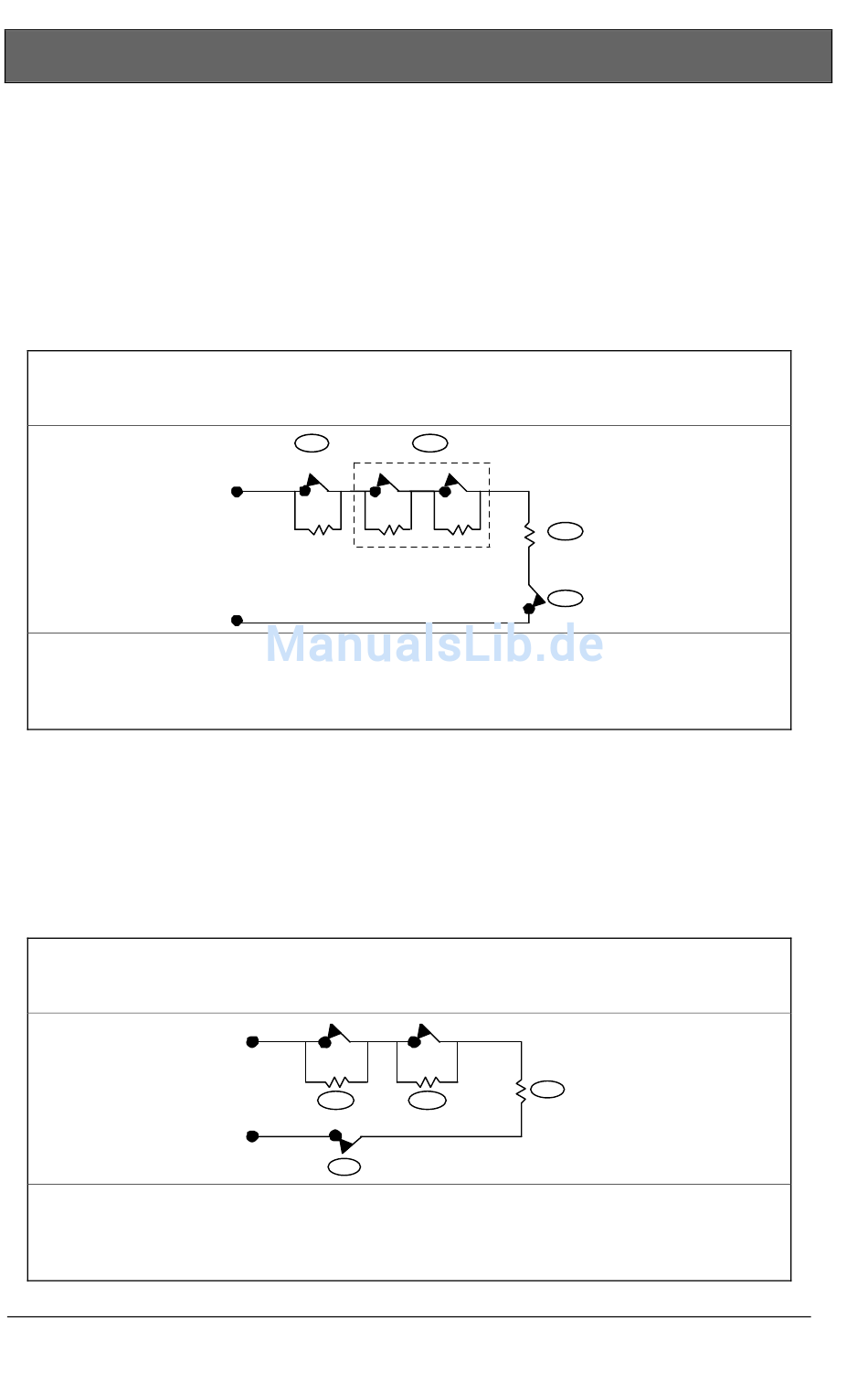

Abb. 8: 1,5-kΩ- oder 2,2-kΩ-Leitungsabschlusswiderstands-
und Sabotageoption
1 - 1,5 kΩ oder 2,2 kΩ
2 - 1,5 kΩ oder 2,2 kΩ (optional, bis zu 4)
3 - 2,2 kΩ
4 - Ruhekontakt-Sabotagekontakt (optional)
6.1.3 Meldergruppenverdoppelung 1 kΩ- oder 2,2 kΩ-
Leitungsabschlusswiderstands- und Sabotageoption
Siehe Abb. 9. Mit dem 1-kΩ-Widerstand können nur zwei in Reihe
geschaltete Ruhekontakte verwendet werden. Der andere Kontakt
hat einen 2,2-kΩ-Widerstand. Die Meldergruppe erkennt, ob ein
Kontakt, beide Kontakte oder keiner der Kontakte geöffnet ist.
Abb. 9: Meldergruppenverdopplung mit 1-kΩ- oder 2,2-kΩ-
Leitungsabschlusswiderstandsoption
1 - 1 kΩ, erste Zone
2 - 2,2 kΩ, zweite Zone
3 - 1 kΩ
4 - Ruhekontakt-Sabotagekontakt (optional)
