3. Betriebsanleitung

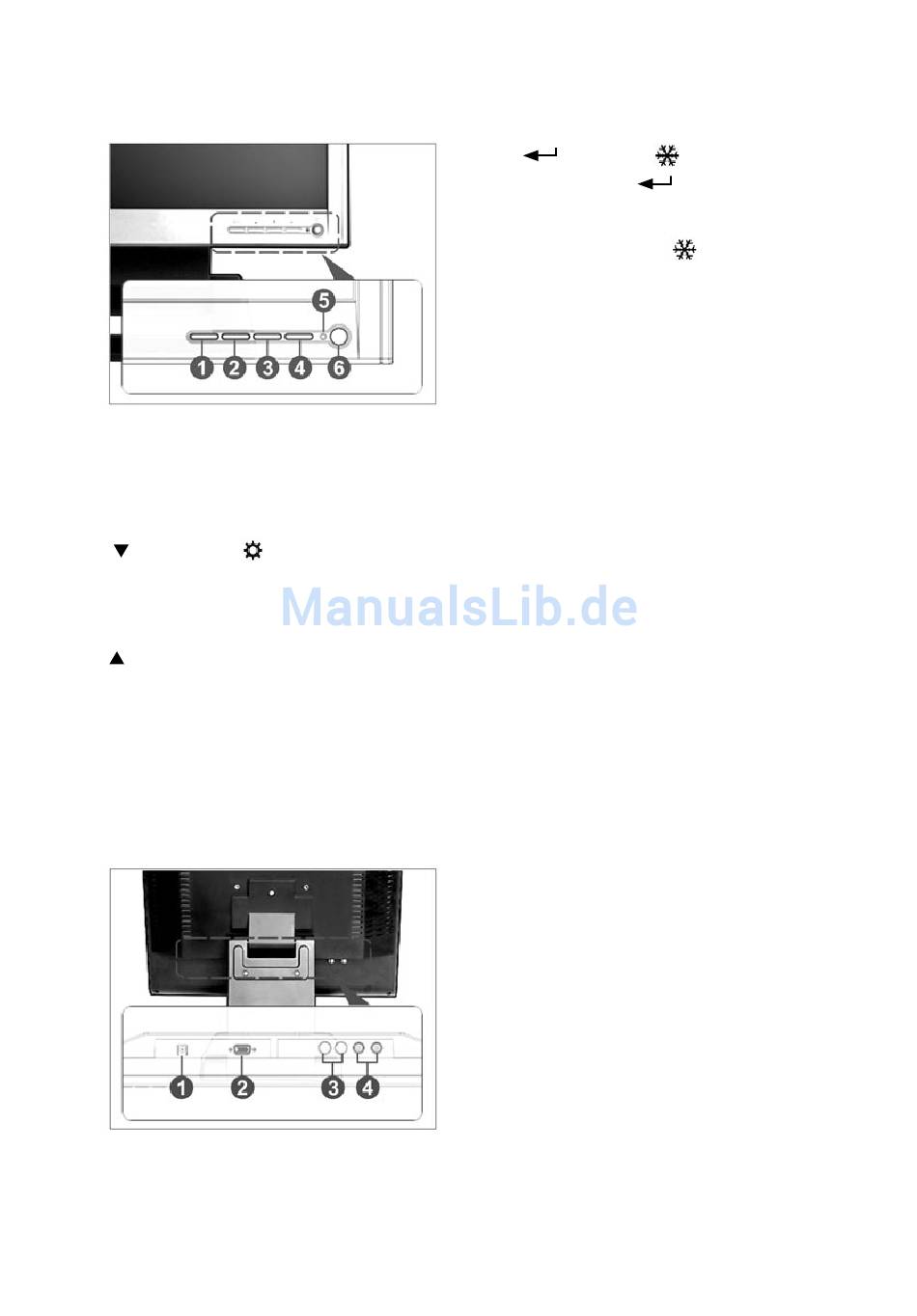

Bedienelemente an der Vorderseite
1. Menü / Verlassen
Mit dieser Taste werden die Menüelemente auf-
gerufen bzw. wieder ausgeblendet. Verlassen des
OSD-Menüsystems und der ausgewählten Funktion.
2.
(Nach unten) /
In der Menüliste des OSD nach unten bewegen.
Ausgewählt Helligkeit, und verringert den Hellig-
keitswert.
3.
(Nach oben) / Quelle
In der Menüliste des OSD nach oben bewegen.
Im normalen aktiven Modus (nicht die MENÜ-
ANZEIGE) wird mit dieser Taste das Menü zur Aus-
wahl der Quelle (CVBS, S-VIDEO, RGB) aufgerufen.
Anschlüsse auf der Rückseite
(Helligkeit)
4.
(Auswahl) /
Mit dieser Taste
bestätigt. Drücken dieser Taste: Im CVBS- oder
S-Video-Modus, wird durch Drücken dieser Taste
die Standbildanzeige (
Zum Verlassen des Standbilds die Taste nochmals
drücken.
Im RGB-Modus wird mit dieser Taste die AUTO-
MATISCHE Einstellung der horizontalen und
vertikalen Position und Größe sowie der Phasenlage
des Bildes veranlasst.
5. LED
Ein grünes Anzeigelicht leuchtet, wenn der Strom
eingeschaltet ist und ein Eingangssignal vorhanden
ist. (Das Anzeigelicht blinkt, wenn der Strom einge-
schaltet ist und kein Eingangssignal vorhanden ist.)
Ein rotes Anzeigelicht leuchtet, wenn der Monitor
ausgeschaltet ist.
6. Ein-/Ausschalten
Wenn Strom zugeführt wird, geht der Monitor an.
Mit dieser Taste wird der Monitor dann ein- und
ausgeschaltet.
1. Netzteilanschluss
Den Stecker des mitgelieferten Netzteils an den
VDC Anschluss anstecken. Der Spannungsver-
sorgungseingang am Monitor benötigt Volt
Gleichstrom aus dem Universalnetzteil (00-40VAC,
siehe Tabelle der technischen Daten für Einzel-
heiten zum Netzteil).
2. RGB-Eingang
Mit dem Videoausgang Ihres PCs oder DVRs ver-
binden.
3. S-Video-Eingang
Zum Anschließen eines S-Video-Signals von einer
Kamera oder einem DVR.
4. FBAS-Eingang
Zum Anschließen eines BNC-Videosignals von einer
Kamera oder einem DVR.
5
(Standbild) / AUTO
werden Menüauswahlen
) aktiviert.
