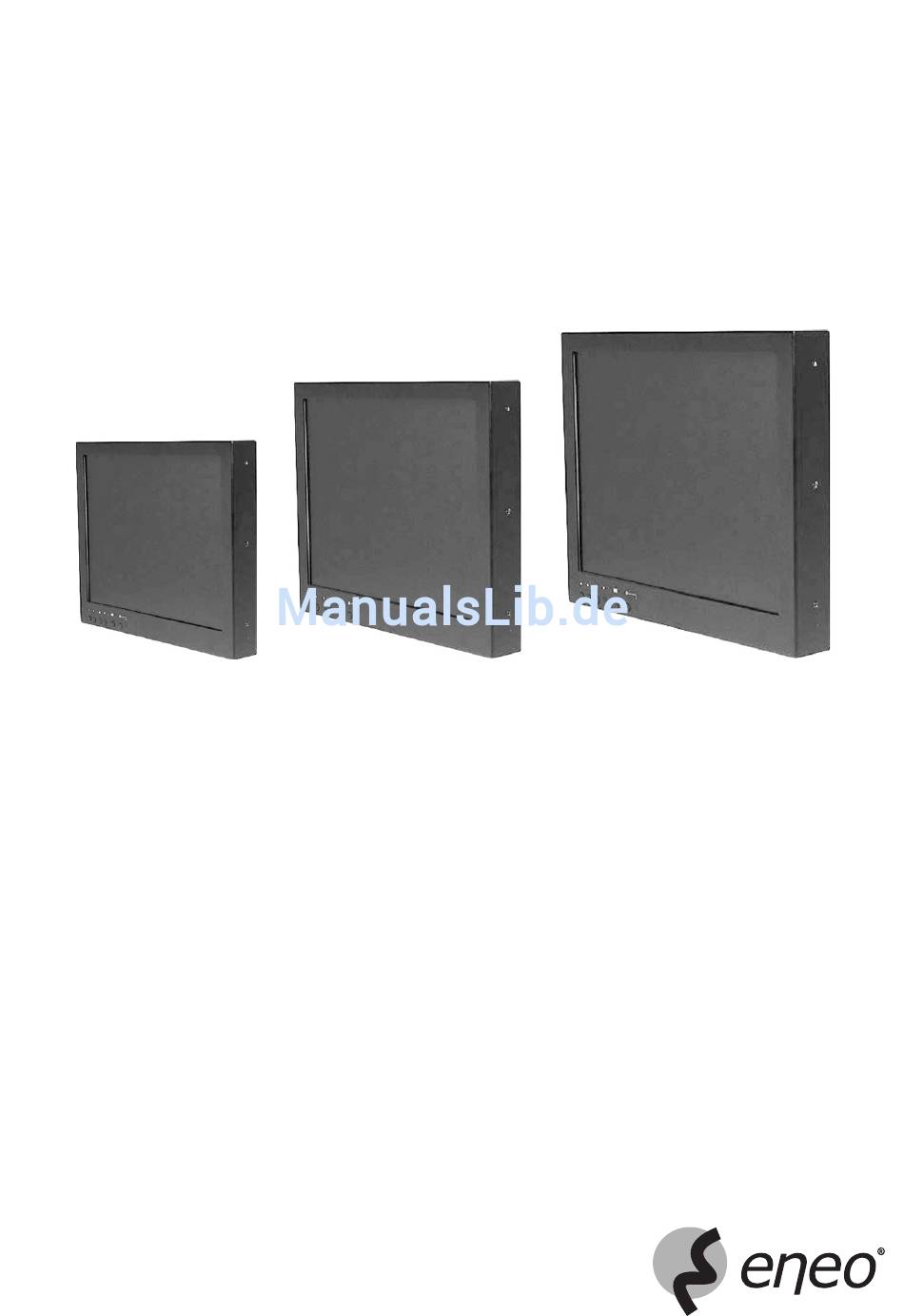

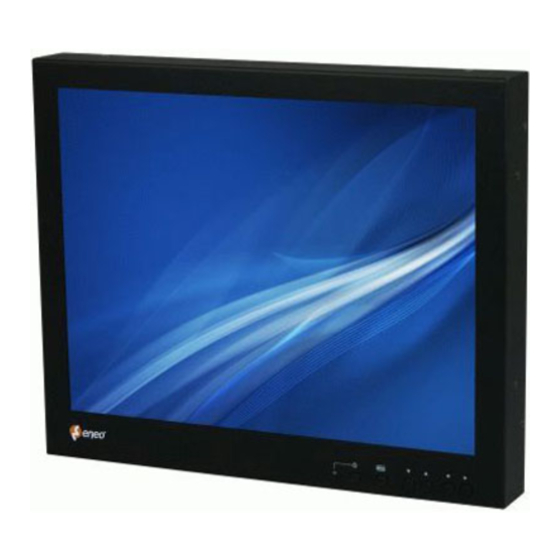

- Seite 1 Montage- und Betriebsanleitung Farb-LCD-Monitor, VMC-15LCD-P, VMC-17LCD-P, VMC-19LCD-P...
-
Seite 2: Inhaltsverzeichnis
Anschlüsse ................................8 Beschreibung des Monitors und der Bedienelemente ....................9 Einstellungen über das Bildschirm-Menü ....................... 11 Befestigungsmöglichkeiten ............................. 13 Technische Daten ..............................15 10. Maßzeichnungen ..............................16 Betriebsanleitung Installation and Operating Instructions ⇒ www.eneo-security.com/manuals Mode d’emploi Instrucciones de manejo... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie das Gerät anschließen und in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung für spätere Verwendung sorgfältig auf. • Der Monitor gibt bei Betrieb nur wenig Wärme ab, trotzdem muss die Wärme abgeführt und ausreichend Frischluft zugeführt werden. -
Seite 4: Allgemeine Beschreibung
2. Allgemeine Beschreibung • Monitor mit Audio-, FBAS-, S-VHS-Eingang und zum Anschluss an einen PC. • Flache Bauform, geringes Gewicht und stabiles Metallgehäuse. • Vielseitige Befestigungs- und Installationsmöglichkeiten. Wandbefestigung und Standfuß optional erhältlich. • Einstellung der Parameter über Bildschirm-Menü. • Zwei Stereo-Lautsprecher erweitern die Multimediafähigkeiten Ihres Computers, durch Verbinden des Audioausganges am PC mit dem Audioeingang des LCD-Monitors. - Seite 5 Installation der Video-Treiber (Windows 95/98) Zum Installieren der Video-Treiber wie folgt vorgehen: Start/Einstellungen/Systemsteuerung wählen. Hardware anklicken.
- Seite 6 Weiter anklicken. Weiter anklicken. Nach Auswahl von Nein, das Gerät ist nicht in der Liste Nach Auswahl von Nein, Hardware in der Liste wählen aufgeführt wieder Weiter anklicken. erneut Weiter anklicken. Nach Auswahl von Monitore nochmals Weiter anklicken. Diskette… anklicken.
- Seite 7 Nach der Auswahl des angeschlossenen Modells Weiter Die mitgelieferte 3,5"-Diskette in Laufwerk A einführen. wählen. OK wählen. Fertig stellen anklicken.
-
Seite 8: Anschlüsse
5. Anschlüsse Monitor Kamera oder andere Videoquelle Durchschleifeingang zu einem anderen Video-Gerät Hinweis Schalten Sie Ihren PC und den LCD-Monitor aus, bevor Sie den LCD-Monitor an den PC anschließen. Kamera an Monitor Kabel von einer Kamera oder einer anderen Videoquelle an eine der BNC-Buchsen des anschließen Monitors anschließen Monitor an PC... -
Seite 9: Beschreibung Des Monitors Und Der Bedienelemente
6. Beschreibung des Monitors und der Bedienelemente Frontseite Ein-/Ausschalter Ein- bzw. Ausschalten des Monitors (Versorgungsspannung muss angeschlossen sein). Menü Aufrufen bzw. Ausblenden des Menüelementes. Cursor abwärts Anwahl des nächsten Menüpunktes. Cursor aufwärts Anwahl des letzten Menüpunktes. Cursor nach links a) Verringern des Wertes eines Menüpunktes. b) Aktivieren eines Menüpunktes c) Verändern der Funktion eines Menüpunktes Cursor nach... - Seite 10 Rückseite Spannungs- Netzteil (im Lieferumfang enthalten) an den Anschluss “DC12V” anstecken. versorgung Y/C-Eingang Videokabel von Kamera, Videorekorder oder einer anderen Quelle hier anschließen. Sowohl linker als auch rechter Y/C-Anschluss können als Eingang oder Ausgang verwen- det werden (automatischer 75 Ω-Abschluss). Videoeingang BNC Videokabel von Kamera, Videorekorder oder einer anderen Quelle hier anschließen.
-
Seite 11: Einstellungen Über Das Bildschirmmenü
7. Einstellungen über das Bildschirmmenü Bildschirmanzeige im VGA-Modus Helligkeit : 26 Kontrast : 36 : 125 Phase : 26 Auto : Stop H Stellung V Stellung RGB Offset Image Effekt Lautstärke Sprache : English Quelle : PC Zurückrufen : Nein Einstellung Einstellbereich Beschreibung... -
Seite 12: Beschreibung
Bildschirmanzeige im Lautstärke : 10 Videosignal-Modus (FBAS, S-Video) Kontrast : 47 Helligkeit : 35 Schärfe Farbkontrast : 30 Tönung Sprache : English Motion Mode : Motion Under Scan : AUS Quelle : CVBS Filter : AUS : FAST DVCO : 25 Zurückrufen : Nein Einstellung... -
Seite 13: Befestigungsmöglichkeiten
FAST, NORMAL, Zeitkonstantenumschaltung für Horizontalsynchronisation SLOW (bei VCR-Videosignalen) DVCO 0 - 50 Reduzierung unerwünschter senkrechter, sich horizontal bewegender Linien Hinweis In einigen Fällen erscheinen, abhängig von der Video-Quelle, sich nach rechts oder links bewegende senkrechte Linien. Wenn sich bewegende senkrechte Linien erscheinen, sollten sie durch Einstellen des DVCO verringert werden. - Seite 14 Standfußhalterung (optional EDV-Nr. 90395) 4x Schraube M4x6 Um den LCD-Monitor korrekt am Ständer zu befestigen: Zuerst die mitgelieferte Metallplatte 2 mit den 4 M4x6-Senkkopf-Schrauben am LCD-Monitor befestigen. (Senkkopf-Schrauben) Zur Sicherheit und für eine korrekte Anwendung die Metallplatte 2 nur mit den Metallplatte mitgelieferten M4x6-Senkkopf-Schrauben am LCD-Monitor befestigen.
-
Seite 15: Technische Daten
EDV-Nr. 90395 LCD-15/17/19P-ST, Tischstandfuß für LCD-Monitorserie VMC-15LCD-P/ VMC-17LCD-P, VMC-19LCD-P EDV-Nr. 90394 VMC-LCD/WCMB-1, Wand/Deckenhalter für Monitorserie VMC-15LCD-P/ VMC-17LCD-P, VMC-19LCD-P EDV-Nr. 90396 LCD-15P-RMK, 19”-Einbaurahmen für 15” LCD-Monitor VMC-15LCD-P EDV-Nr. 90397 LCD-17P-RMK, 19”-Einbaurahmen für 17” LCD-Monitor VMC-17LCD-P EDV-Nr. 90468 VMC-LCD/WMB-4, Wandhalterung für VMC-15 bis VMC-23 TFT-Monitore, schwenk- und neigbar... -
Seite 16: Maßzeichnungen
(3x) ∅ 129 1 1/4" Witworth- Rohrgewinde / thread eneo ® ist eine eingetragene Marke der Videor Technical E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. VIDEOR TECHNICAL E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany Tel. (0 60 74) 888-0 · Fax (0 60 74) 888-100 Technische Änderungen vorbehalten...
