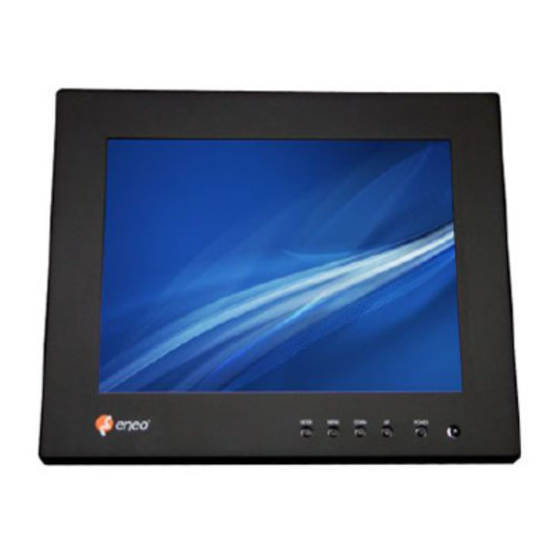

- Seite 1 Quick Installation Guide 10.4“ (26.4cm) LCD/TFT Monitor, 1024x768, LED, 12VDC, black metal housing VMC-10.4LED-CM Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ...........................2 Sicherheitshinweise ....................3 Lieferumfang ......................3 Produktbeschreibung und Anschlüsse ..............4 Funktionen .........................6 Power EIN/AUS ....................6 Modus (TV/AV) ......................7 Menü (MENU) .......................7 OSD MELDUNGEN ....................11 Weitere Informationen ..................11 Downloaded from www.Manualslib.com manuals search engine... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Wichtige Hinweise sind mit einem Achtungsymbol gekennzeichnet. Lieferumfang Monitor Fernbedienung Anleitung VGA Kabel <x5/Schaltnetzteil Stromkabel Downloaded from www.Manualslib.com manuals search engine... -
Seite 4: Produktbeschreibung Und Anschlüsse
Produktbeschreibung und Anschlüsse ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑨ ⑩ ① Modus- Drücken Sie die Modus-Taste, um das Bildschirmmenü zur Aus- Taste wahl der Signalquelle einzublenden. Drücken Sie mehrfach die Taste Down oder Up oder die Modus-Taste um die Quelle zu markieren. - Seite 5 ④ UP-Taste Zum Auswählen des Untermenüs, zum Erhöhen der ausgewählten Funktion, Funktionstaste für Lautstärke erhöhen. ⑤ POWER- Power Ein/Aus Taste ⑥ Fernbe- Sensor für den Empfang des Signals der Fernbedienung. dienungs- sensor ⑦ LED ⑧ D-SUB IN D-SUB Analog Eingang ⑨...
-
Seite 6: Funktionen
① POWER Drücken Sie die Power-Taste, um das Gerät ein- oder auszu- schalten. ② TV/AV Eingangswahltaste für AV (FBAS Video) oder DSUB ANA- LOG (PC). ③ ▲▼CH Tasten zur Menü-/Untermenü- und Kanalauswahl. ④ MENU Ruft das Menü auf und ändert Funktionen. ⑤... -
Seite 7: Modus (Tv/Av)
Modus (TV/AV) Taste zur Auswahl des Eingangssignals aus D-Sub Analog / AV1 / AV2 * Einstellen mit CH ▲▼ SOURCE DSUB ANALOG * Einstellen mit Modus-Taste (Schlüssel-Taste) Menü (MENU) Bild-Menü (PICTURE) PICTURE BRIGHTNESS COLOR CONTRAST SETUP H POSITION V POSITION PHASE PIXEL FREQ. - Seite 8 6) SYSTEM Einstellung des Videosystems NTSC, PAL, AUTO. SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Mit VOL zum Untermenü. Nach Abschluss der Einstellungen im Unter- ▸ menü, drücken Sie die Menü-Taste zum Verlassen. 1) SPRACHE Einstellung der Sprachen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Japanisch und Korea-...
- Seite 9 * Mit VOL zum Untermenü. Nach Abschluss der Einstellungen im Unterme- ▸ nü, drücken Sie die Menü-Taste zum Verlassen. 1) HELLIGKEIT Einstellung der Helligkeit von D-Sub Analog ohne die Helligkeit von VIDEO zu beeinflussen. 2) KONTRAST Einstellung der Helligkeit von VIDEO ohne die Helligkeit von D-Sub Analog zu beeinflussen.
- Seite 10 2) 7300K Änderung der Farbtemperatur: Rot 51 Grün 46 Blau 46 3) 6500K Änderung der Farbtemperatur: Rot 40 Grün 54 Blau 54 4) BENUTZER Individuelle Benutzereinstellung (ROT, GRÜN, BLAU) SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS.
-
Seite 11: Osd Meldungen
2) Die Meldung wird angezeigt, wenn kein Signal vorhanden ist. CHECK CABLE 3) Die Meldung wird angezeigt, wenn kein Signal- Kabel angeschlossen ist. Weitere Informationen Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Web- site unter www.eneo-security.com verfügbar. Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Contents
Contents Contents ......................... 12 Notes on safety ..................... 13 Parts supplied ......................13 Product description and connections ............... 14 Functions ........................ 16 Power ON/OFF ....................16 Mode (TV/AV) ......................16 MENU (MENU) ....................17 OSD MESSAGE ....................21 Further information ....................21 Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Notes On Safety
Notes on safety Please also pay attention to the enclosed safety instructions, and carefully read through this instruction guide before initial operation. Important points of advice are marked with a caution symbol. Parts supplied Monitor Remote control Manual VGA cable AC/DC SMPS Power cable Downloaded from... -
Seite 14: Product Description And Connections
Product description and connections ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑨ ⑩ ① MODE Press the mode button to be appeared source select OSD box and press the DOWN, UP button or mode button repeatedly th press the menu button or wait 3 second to select highlighted source.* If PC picture size does not match with full horizontal or vertical screen size, press the mode button continuously(2~3 second) and wait for a little while then you can see the most appropriate screen. - Seite 15 ⑥ IR-SEN- Sensor for receiving signal from the remote control ⑦ LED ⑧ D-SUB IN D-SUB Analog input ⑨ AV1,2 IN/ BNC tye, EXTERNAL VIDEO ⑩ DC IN DC 12V Input ② ① ③ ④ ⑤ ⑦ ⑥ ⑧ ⑩ ⑪...
-
Seite 16: Functions
④ MENU Selects menu and changes function ⑤ ◂▸ VOL Controls Volume and changes MENU level ⑥ PICTURE Picture selection button ⑦ SETUP Setup selection button ⑧ SOUND No use button ⑨ MUTE No use button ⑩ RECALL Displays present status and volume level ⑪... -
Seite 17: Menu (Menu)
* Adjust it with CH ▲▼ SOURCE DSUB ANALOG * Adjust it with MODE (Key button) MENU (MENU) PICTURE (PICTURE) PICTURE BRIGHTNESS COLOR CONTRAST SETUP H POSITION V POSITION PHASE PIXEL FREQ. * With VOL , go to SUB MENU. After adjusting in SUB MENU, press MENU ▸... - Seite 18 SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * With VOL , go to SUB MENU. After adjusting in SUB MENU, press MENU ▸ to exit. 1) LANGUAGE Change language English, French, German, Spanish, Italian, Japanese, Korean.
- Seite 19 1) BRIGHTNESS Adjust the brightness of DSUB ANALOG without affecting AV’s brightness. 2) CONTRAST Adjust the contrast of DSUB ANALOG without aff ecting AV’s contrast. 3) H POSITION Adjust the horizontal position of the image. 4) V POSITION Adjust the vertical position of the image. 5) PHASE Remove the noises.
- Seite 20 SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * With VOL ▸, go to SUB MENU. After adjusting in SUB MENU, press MENU to exit. 1) LANGUAGE Change language English, French, German, Spanish, Italian, Japanese, Korean.
-
Seite 21: Osd Message
2) The screen shows this when there is no signal. CHECK CABLE 3) The screen shows this when the signal cable is not connected. Further information The Full Manual is available from the eneo web site at www.eneo-security.com. Downloaded from www.Manualslib.com manuals search engine... -
Seite 22: Table Des Matières
Table des matières Table des matières ....................22 Consignes de sécurité ..................23 Contenu de la livraison ..................23 Description du produit ..................24 Fonctions ........................ 26 Power ON/OFF ....................26 Mode (TV/AV) ......................26 MENU (MENU) ....................27 MESSAGES OSD ....................31 Complément d’information ................32 Downloaded from www.Manualslib.com manuals search engine... -
Seite 23: Consignes De Sécurité
Consignes de sécurité Respectez les consignes de sécurité ci-après et lisez attentivement cette notice avant toute utilisation. Les remarques importantes sont identifiées par le symbole « Attention » Contenu de la livraison Moniteur Télécommande Manuel Câble VGA AC/DC SMPS Câble d´alimentation Downloaded from www.Manualslib.com manuals search engine... -
Seite 24: Description Du Produit
Description du produit ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑨ ⑩ ① MODE Appuyez sur la touche Mode pour faire apparaître la boîte de dia- logue OSD de sélection de la source et appuyez sur les touches DOWN, UP ou la touche Mode à plusieurs reprises. Appuyez ensuite sur la touche Menu ou attendez 3 secondes pour sé- lectionner la source mise en évidence. - Seite 25 ④ UP Sélectionnez le sous-menu, augmentez la valeur de la fonction sélectionnée, touche de raccourci pour augmenter le volume. ⑤ POWER Power Marche/Arrêt ⑥ Capteur Capteur permettant de réceptionner un signal de la télécom- infrarouge mande ⑦ DEL ⑧ D-SUB IN D-SUB Analog input ⑨...
-
Seite 26: Fonctions
④ MENU Sélection du menu principal et modification des fonctions ⑤ ◂▸ VOL Réglage du volume et paramétrage d´une fonction du menu ⑥ PICTURE Menu Image ⑦ SETUP Menu Setup ⑧SOUND Sans fonction ⑨ MUTE Sans fonction ⑩ RECALL Affichage de l´état à l´écran (signal d´entrée, système vidéo) et du niveau du volume ⑪... -
Seite 27: Menu (Menu)
* Ajustement avec CH ▲▼ SOURCE DSUB ANALOG * Ajustement avec la touche MODE MENU (MENU) PICTURE (IMAGE) PICTURE BRIGHTNESS COLOR CONTRAST SETUP H POSITION V POSITION PHASE PIXEL FREQ. * Avec la touche VOL , accédez au SUB-MENU. Après le réglage du ▸... - Seite 28 SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Avec la touche VOL , accédez au SUB-MENU. Après le réglage du ▸ SUB-MENU, appuyez sur MENU pour quitter. 1) LANGUE Sélection de la langue : Anglais, français, allemand, espagnol, italien, japonais, coréen.
- Seite 29 1) LUMINOSITÉ Réglage de la luminosité du DSUB ANALOG sans in- fluencer la luminosité de la VIDÉO. 2) CONTRASTE Réglage des contrastes du DSUB ANALOG sans influen- cer les contrastes de la VIDÉO. 3) POSITION HORI- Réglage horizontal de l´image. ZONTALE 4) POSITION VERTI- Réglage vertical de l´image.
- Seite 30 1) 9300K Régler la température de la couleur : rouge 42, vert 52, bleu 50 2) 7300K Régler la température de la couleur : rouge 51, vert 46, bleu 46 3) 6500K Réglage de la température de la couleur : rouge 40, vert 54, bleu 54 4) USER Paramètre de l´utilisateur (rouge, vert, bleu).
-
Seite 31: Messages Osd
MODES DE LECTURE Pour les modes d‘affichage énumérés ci-dessous, l‘image de l‘écran a été optimisée au cours de la fabrication. MODE Résolution Fréquence Fréquence Horloge de Polarité horizontale verticale pixels synchrone (Hz) (Hz) Fréquence (H/V) (MHz) 720 x 400 31.469 70.087 28.322 - / +... -
Seite 32: Complément D'information
Complément d’information Le manuel complet est proposé sur le site Web d’eneo www.eneo-security.com. Downloaded from www.Manualslib.com manuals search engine... -
Seite 33: Spis Treści
Spis treści Spis treści ....................... 33 Wskazówki dotyczące bezpieczeństwa ............34 Elementy wchodzące w skład zestawu ............34 Opis produktu i połączenia ................. 35 Funkcje ........................37 Włączanie i wyłączanie zasilania ................37 Tryb (TV/AV) ......................37 MENU (MENU) ....................38 OSD MESSAGE (Informacja z menu ekranowego) ..........42 Informacje dodatkowe .................. -
Seite 34: Wskazówki Dotyczące Bezpieczeństwa
Wskazówki dotyczące bezpieczeństwa Prosimy przestrzegać także załączonych wskazówek dotyczących bezpie- czeństwa oraz dokładnie zapoznać się z niniejszą instrukcją obsługi przed pierwszym uruchomieniem urządzenia. Ważne wskazówki są oznaczone symbolem 'UWAGA'. Elementy wchodzące w skład zestawu Monitor Pilot Instrukcja Przewód VGA Zasilacz AC/DC Przewód zasilający Downloaded from www.Manualslib.com... -
Seite 35: Opis Produktu I Połączenia
Opis produktu i połączenia ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑨ ⑩ ①MODE (tryb) Naciśnij przycisk MODE (TRYB), aby wyświetlić menu wyboru źródła sygnału, a następnie naciskaj przyciski DOWN lub UP (W GÓRĘ lub W DÓŁ), po czym naciśnij przycisk MENU lub odczekaj 3 sekundy, aby wybrać... - Seite 36 ⑤ POWER Power On/Off ⑥ IR-SENSOR Czujnik odbierający sygnały z pilota ⑦ LED ⑧ D-SUB IN Wejście analogowe D-SUB ⑨ Wejście/ Złącze BNC, zewnętrzny sygnał wizyjny Wyjście AV1,2 ⑩ DC IN Gniazdo 12V DC ② ① ③ ④ ⑤ ⑦ ⑥...
-
Seite 37: Funkcje
④ MENU Wybór menu i zmiana funkcji ⑤ ◂▸ VOL Sterowanie głośnością i zmiana funkcji PICTURE (Obraz) Przycisk wyboru obrazu ⑦ SETUP Przycisk wyboru funkcji ⑧ SOUND Brak przypisanej funkcji ⑨ MUTE Brak przypisanej funkcji ⑩ RECALL Wyświetlenie bieżącego stanu i poziomu głośności ⑪... -
Seite 38: Menu (Menu)
* Zmiana za pomocą: CH ▲▼ SOURCE DSUB ANALOG * Zmiana za pomocą: MODE (Key button) MENU (MENU) PICTURE (Obraz) PICTURE BRIGHTNESS COLOR CONTRAST SETUP H POSITION V POSITION PHASE PIXEL FREQ. * Naciśnięcie przycisku VOL (głośność) , aby przejść do SUB MENU. Po ▸... - Seite 39 SETUP PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Naciśnięcie przycisku VOL (głośność) , aby przejść do SUB MENU. Po ▸ ustawieniu opcji w SUB MENU, naciśnij MENU aby wyjść. 1) LANGUAGE Zmiana języka – dostępne opcje to: English (angielski), French (francuski), German (niemiecki), Spanish (hiszpański), Italian (włoski), Japanese (japoński), Korean (koreański).
- Seite 40 1) BRIGHTNESS Zmiana jasności w trybie DSUB ANALOG bez wpływu na jasność w trybie AV. 2) CONTRAST Zmiana kontrastu w trybie DSUB ANALOG bez wpływu na kontrast w trybie AV. 3) H POSITION Zmiana położenia obrazu w poziomie. 4) V.POSITION Zmiana położenia obrazu w poziomie.
- Seite 41 SETUP (SETUP) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Naciśnięcie przycisku VOL ▸ pozwala przejść do SUB MENU. Po ustawie- niu opcji w SUB MENU, naciśnij MENU aby wyjść. 1) LANGUAGE Zmiana języka – English (angielski), French (francuski), German (niemiecki), Spanish (hiszpański), Italian (włoski), Japanese (japoński), Korean (koreański).
-
Seite 42: Osd Message (Informacja Z Menu Ekranowego)
2) Ten komunikat jest wyświetlany w przypadku braku sygnału. CHECK CABLE 3) Ten komunikat jest wyświetlany jeżeli kabel sygnało- wy nie został podłączony. Informacje dodatkowe Instrukcja obsługi w pełnej wersji jest dostępna na stronie internetowej eneo pod adresem www.eneo-security.com. Downloaded from www.Manualslib.com manuals search engine... -
Seite 43: Содержание
Содержание Содержание ......................43 Замечания по безопасности ................44 Объем поставки ....................44 Описание изделия и подключения ..............45 Функции ......................... 47 Питание Вкл./Выкл....................47 Mode (TV/AV) ......................47 MENU (МЕНЮ) ....................48 СООБЩЕНИЯ ЭКРАННОГО МЕНЮ ...............52 Дополнительная информация ................. 52 Downloaded from www.Manualslib.com manuals search engine... -
Seite 44: Замечания По Безопасности
Замечания по безопасности Обратите, пожалуйста, внимание на прилагаемые указания по безо- пасности и внимательно прочитайте это руководство перед началом работы. Важные рекомендации отмечены символом предостережения. Объем поставки Монитор Пульт дистанционного управления Руководство по эксплуатации Кабель VGA Импульсный стабилизатор напря- жения AC/DC Кабель... -
Seite 45: Описание Изделия И Подключения
Описание изделия и подключения ⑧ ① ② ③ ④ ⑤ ⑥ ⑦ ⑨ ⑩ ① MODE Нажмите кнопку MODE для выбора экранного меню и выберите кнопками DOWN (Вниз) и UP (Вверх) источник. Подождите 3 секунды или подтвердите выбор источника нажатием кнопки MENU (Меню).* Если размер изображения компьютера... - Seite 46 ⑤ POWER Кнопка питания Вкл./Выкл. ⑥ IR-SENSOR Датчик для приема сигнала от дистанционного управления. ⑦ LED ⑧ D-SUB IN Аналоговый вход D-SUB ⑨ AV1,2 IN/ Тип BNC, EXTERNAL VIDEO (внешний источник видео) ⑩ DC IN Вход постоянного тока 12 В ②...
-
Seite 47: Функции
④ MENU Выбор меню и изменение функций ⑤ ◂▸ VOL Настройка громкости и переход между уровнями меню (MENU) ⑥ PICTURE Настройка изображения ⑦ SETUP Выбор установочного меню ⑧ SOUND Без функции ⑨ MUTE Без функции ⑩ RECALL Отображение актуального статуса и уровня громкости ⑪... -
Seite 48: Menu (Меню)
* Настроить кнопкой ▲▼ SOURCE DSUB ANALOG * Настроить кнопкой MODE MENU (МЕНЮ) PICTURE (ИЗОБРАЖЕНИЕ) PICTURE BRIGHTNESS COLOR CONTRAST SETUP H POSITION V POSITION PHASE PIXEL FREQ. * используйте кнопку VOL для перехода в подменю. После настройки ▸ в подменю, нажмите кнопку MENU для выхода. 1) BRIGHTNESS Настройка... - Seite 49 SETUP (НАСТРОЙКА) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Используйте кнопку VOL для перехода в подменю. После настройки ▸ в подменю, нажмите кнопку MENU для выхода. 1) LANGUAGE Изменить язык английский, французский, немецкий, испан- ский, итальянский, японский, корейский.
- Seite 50 1) BRIGHTNESS Настройка яркости DSUB ANALOG без влияния на яркость AV. 2) CONTRAST Настройка контраста DSUB ANALOG без влияния на контраст AV. 3) H POSITION Настройка горизонтального положения изображения. 4) V POSITION Настройка вертикального положения изображения. 5) PHASE Удалить шумы. Если фаза установлена неверно, то в изображении...
- Seite 51 SETUP (НАСТРОЙКА) PICTURE LANGUAGE SETUP OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET * Используйте кнопку VOL ▸ для перехода в подменю. После настройки в подменю, нажмите кнопку MENU для выхода. 1) LANGUAGE Изменить язык английский, французский, немецкий, испан- ский, итальянский, японский, корейский.
-
Seite 52: Сообщения Экранного Меню
поддерживается. NO SIGNAL 2) Сообщение о том, что видеосигнал отсутствует. CHECK CABLE 3) Сообщение о том, что кабель видеосигнала не подключен. Дополнительная информация Полное руководство по эксплуатации доступно на веб-сайте eneo по адресу www.eneo-security.com. Downloaded from www.Manualslib.com manuals search engine... - Seite 53 Downloaded from www.Manualslib.com manuals search engine...
