Abgasanschluss

Wenden Sie sich vor dem Schornsteinanschluss unbedingt
an den zuständigen Schornsteinfeger!
Ein störungsfreier und wirtschaftlicher Betrieb ist gewährleistet, wenn
alle für eine gute Verbrennung notwendigen Faktoren gegeben sind:
Der Schornstein
• Ausführung und Zustand den am Aufstellort geltenden Vorschriften
entsprechend.
• Vor dem Anschluss auf mögliche Fehler und Mängel untersuchen.
• Wirksame Schornsteinhöhe von 5 m (von Kochplatte bis zur
Schornsteinmündung). Bei einer geringeren Höhe ist der Herd mit
einem, wenigstens 1 m langem, senkrechtem Abgasrohr anzu-
schließen. Von einem Anschluss an einen Schornstein mit weniger
als 4 m wirksamer Höhe ist abzuraten.
• Gleichbleibender, quadratischer oder runder Innenquerschnitt,
gegen Abkühlung isoliert.
• Schornsteine aus Fertigteilen sind zu bevorzugen.
• Beurteilung der gesamten Abgasanlage nach DIN 4705 Teil 1 und
2, bei einer Mehrfachbelegung des Schornsteins nach Teil 3.
Verbindung Herd – Schornstein
Das Abgasrohr ist die Verbindung zwischen Herd und Schornstein. Bei
seiner Verlegung sind ebenfalls einige Hinweise zu beachten:
• Durchmesser des Abgasrohres darf zum Schornstein hin nicht
reduziert werden.
• Das Rohr darf nicht in den Schornstein hineinragen.
• Senkrecht führende, nicht isolierte Abgasrohre dürfen nicht länger
als 125 cm sein.
• Waagrechte Abgasrohrstrecken dürfen nicht länger als 100 cm
sein.
• Das Abgasrohr darf zum Schornstein hin nicht abfallen, sondern
muss leicht ansteigen.
• Die Verbindung zwischen Herd und Schornstein muss stabil und
dicht sein. Besonders die Einbindung in das Mauerwerk des
Schornsteins ist dauerhaft und dicht auszubilden.
Der notwendige Förderdruck ("Kaminzug")
Der in Ihrem Kamin herrschende Unterdruck, gemessen in „mbar" ist
ein „Maß" für die Leistungsfähigkeit Ihres Kamins. Der für Ihren Herd
notwendige Förderdruck ist in der Tabelle "Technische Daten" auf
Seite 11 und im Typenschild des Herdes ersichtlich.
Bei neuen Kaminen können Sie sich auf die Angaben (Berechnungen)
des Herstellers verlassen, bei älteren Kaminen hilft Ihnen Ihr
Schornsteinfeger.
Ein zu geringer Förderdruck würde zu einer unvollständigen Ver-
brennung führen und somit eine erhöhte Ruß- und Teerbildung im
Herd und im Schornstein bewirken.
Ein zu starker Förderdruck hingegen würde die Verbrennung
beschleunigen, zu hohen Abgastemperaturen führen (Beschä-
digung des Gerätes) und den Brennstoffverbrauch enorm
steigern.

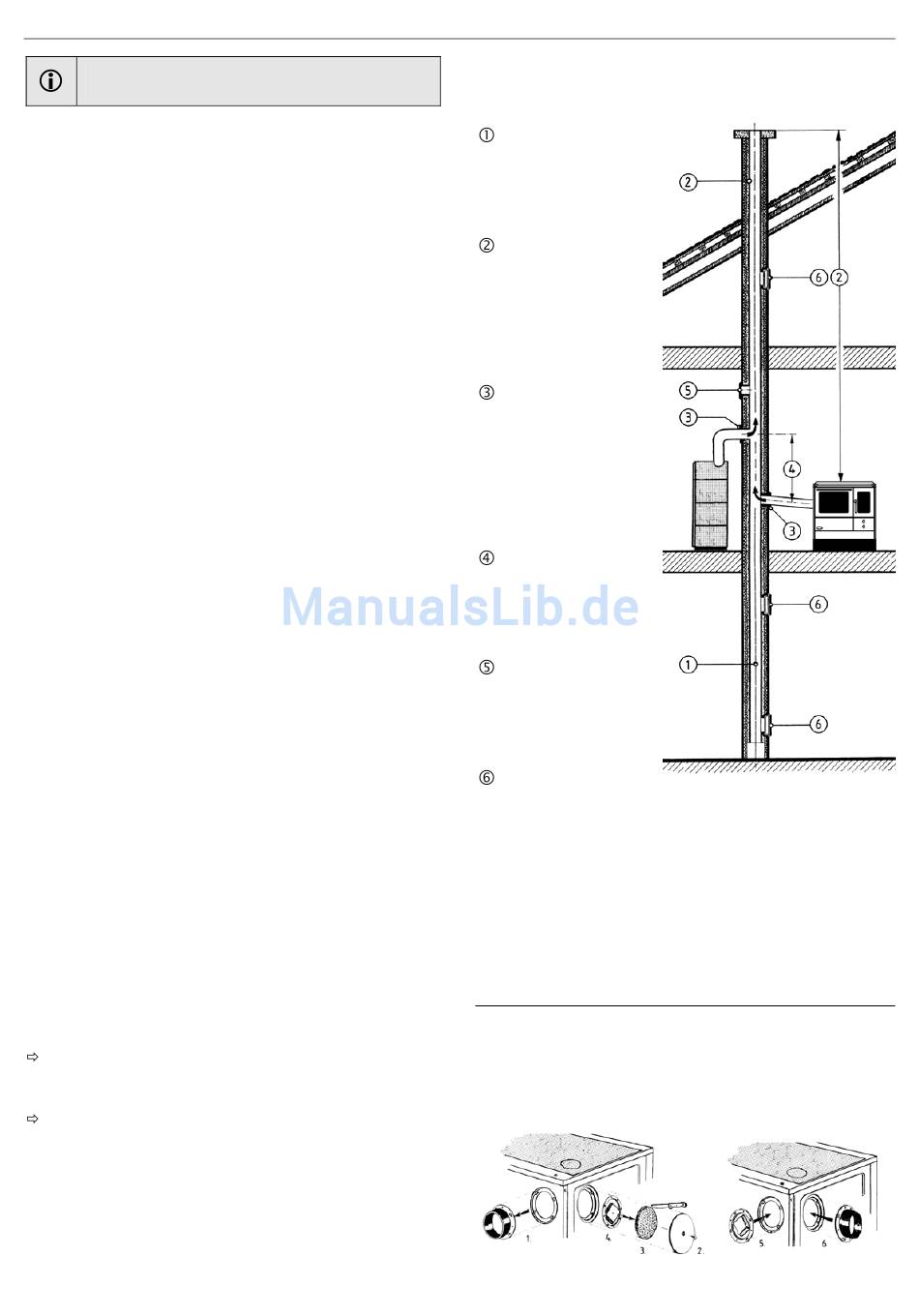

Schematische Darstellung Abgasanschluss
Richtige Beschaffenheit des
Schornsteins: Durch gute
Wärmeisolierung,
innere Oberfläche, Dichtheit.
Richtige Dimensionierung
des Schornsteins:
schnitt und wirksame Höhe
müssen für die vorge-
sehenen Brennstoffe und
Belastungen berechnet sein.
Richtiger Anschluss
Abgasrohres: Dichtheit,
keine Querschnittsveren-
gung, zum Schornstein hin
leicht ansteigend, nicht in
den Schornstein
ragend.
Bei Mehrfachbelegung des
Schornsteins:
Mindestabstand von 60 cm
einhalten.
Unbenützte
Anschlussöffnungen sind mit
Verschlussdeckeln abzudich-
ten.
Kehr- und Reinigungsöffnungen, meist in Keller- oder Dachgeschossen
angeordnet, sind stets geschlossen zu halten. Dichtungen von Zeit zu
Zeit kontrollieren, bei Bedarf erneuern!

Abgasanschluss Umstellung

Serienmäßig wird der Herd mit einem an der Rückwand
angeschraubten Abgasstutzen ausgeliefert und kann mit einem
entsprechenden Verbindungsrohr
angeschlossen werden.
Umstellung auf Abgasanschluss seitlich
1. Abgasstutzen von der Rückwand
abnehmen
2. Äußere Abdeckung von der
Seitenwand abschrauben
3. Isolierung ausschneiden
4. Innere Abdeckung abschrauben
Seite 9
glatte
Quer-
des
hinein
direkt an den
5. Beiliegende Abdeckung
(ohne Mittelloch) an die
Rückwand schrauben
6. Abgasstutzen seitlich
anschrauben
Schornstein
