Feldprogrammierbare Daten eingeben
Alle feldprogrammierbaren Einstellungen, welche den Gebrauch der
Optionen erlauben, können mit Hilfe der "CALTOOL"-Programmiersoft-
ware von Aquametro über eine der Kommunikations-Schnittstellen
eingegeben oder verändert werden. Eine Beeinflussung der eigentlichen
Wärmemengenmessung ist ausgeschlossen.
14.3
Einstellung von Stichtagsdaten, Loggerperiodendauer und
Integrationsperiode
Mit Hilfe des "CALTOOL"-Programmes können diese Einstellungen in
der Regel frei verändert werden. Im Gegensatz zu den "offenen" Options-
parametern, können diese Einstellungen mit Hilfe der "CALTOOL"-
Software vor weiteren Veränderungen geschützt werden (Aktivierung
von Lock level 2). Ein abermaliges Verändern kann danach nur noch
durch eine Entsperrung erfolgen, welche das Öffnen des Gerätes mit
entsprechender Verletzung der Werkplombe erfordert.
VD 3-168 DEF
14.4
Zählerablesung über die Infrarotschnittstelle
Bild-14.eps
Auslesung funktionieren mit dem älteren ZVEI-Protokoll (IEC 1107)!
Die Einleitung der Auslesung erfolgt durch das Handterminal oder den
Auslesecomputer. Der Auslesevorgang verändert keine Werte innerhalb
des Gerätes.
Kommunikationsparameter
Die Einstellung der Kommunikationsparameter erfolgt mit der
"CALTOOL"-Software. Die Standard-Baudrate des CALEC
2400 Baud. Auslesegeräte sollten in der Lage sein, mit dieser Geschwin-
digkeit zu kommunizieren. Für den Betrieb eines Terminalgerätes mit
anderer Baudrate ist die CALEC
Achtung: Bei gleichzeitigem Datenzugriff an der Infrarotschnittstelle
und einem fest installierten M-Bus-Netz können Synchronisations-
probleme auftreten, welche nur durch einen zeitlich versetzten Zugriff
behoben werden können.
22

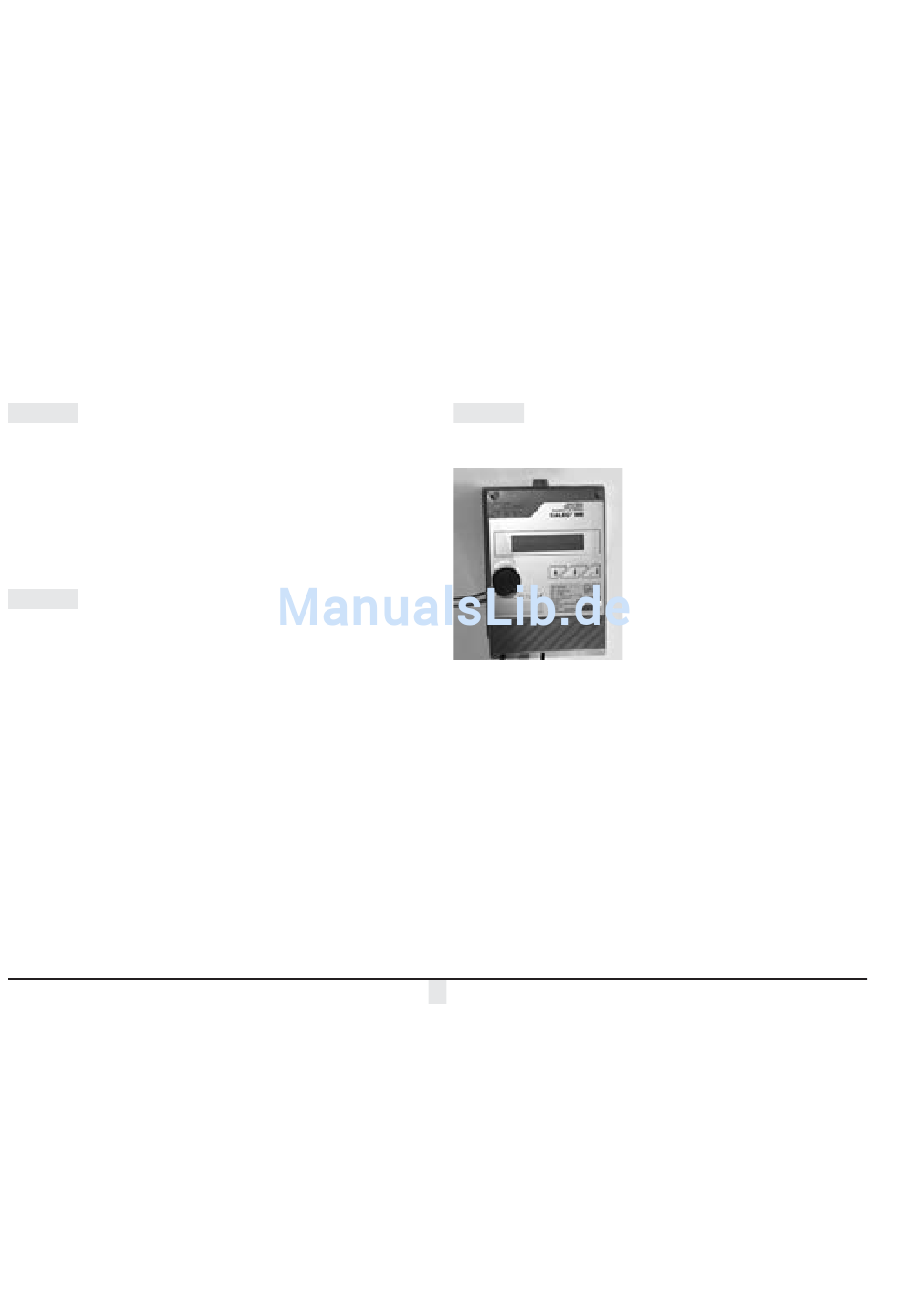

Die Zählerauslesung über die eingebaute
Infrarotschnittstelle erfolgt durch Anlegen
eines Infrarot-Datenkopfes (z.B. Aqua-
metro Typ OCI 9600) an der mit IEC 870-
5 auf der Frontplatte bezeichneten Stelle.
Der Auslesekopf wird durch Magnetkraft
gehalten. Das Auslesegerät muss mit der
geeigneten Software gemäss EN 1434-3
(M-Bus) versehen sein. Für die Einzelaus-
lesung empfiehlt sich die vorgängig er-
wähnte "CALTOOL"-Software.
Achtung: Elektrozähler mit optischer
®
MB beträgt
®
-Baudrate vorher anzupassen.
