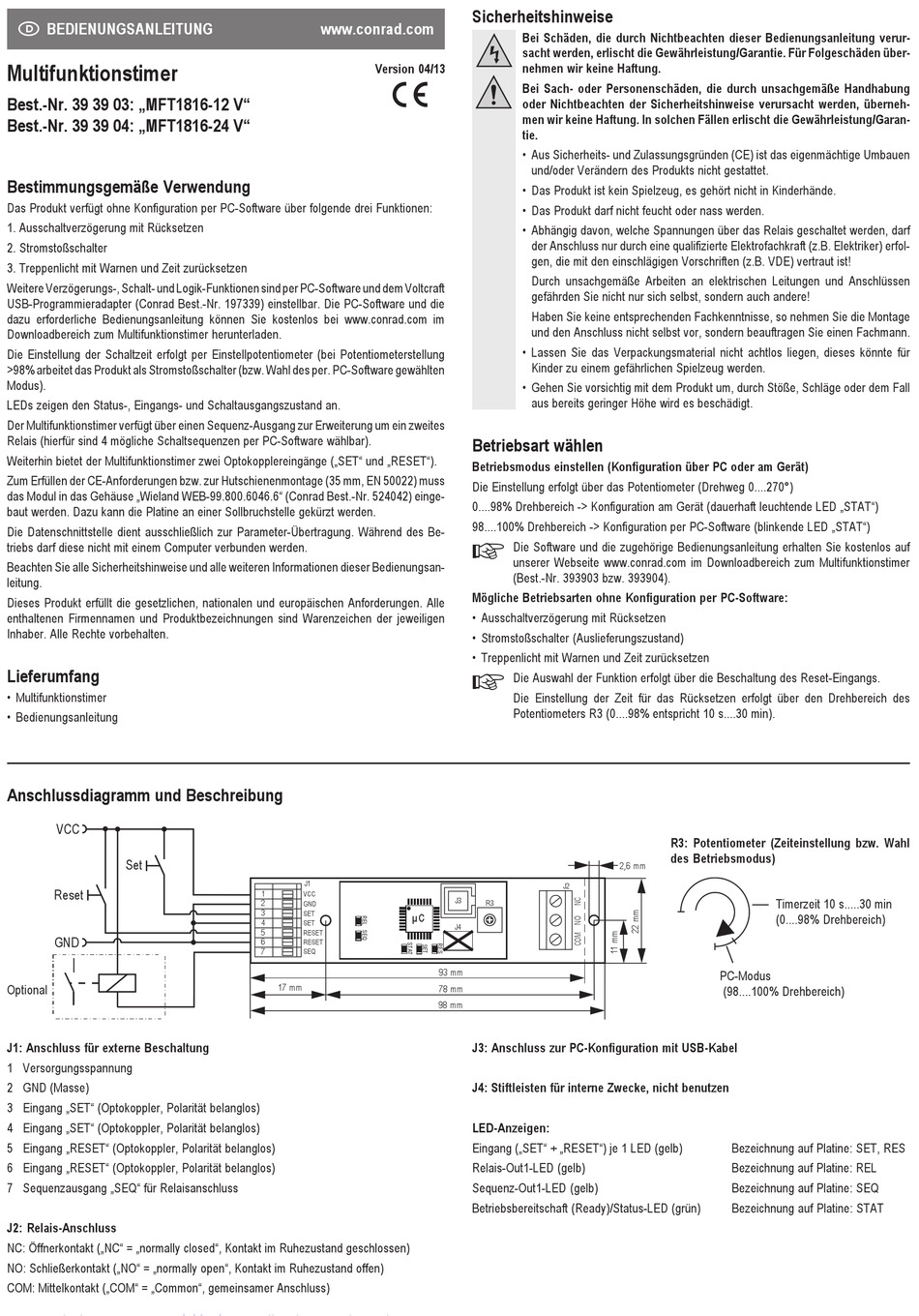

BEDIENUNGSANLEITUNG

Multifunktionstimer
Best.-Nr. 39 39 03: „MFT1816-12 V"
Best.-Nr. 39 39 04: „MFT1816-24 V"
Bestimmungsgemäße Verwendung
Das Produkt verfügt ohne Konfiguration per PC-Software über folgende drei Funktionen:
1. Ausschaltverzögerung mit Rücksetzen
2. Stromstoßschalter
3. Treppenlicht mit Warnen und Zeit zurücksetzen
Weitere Verzögerungs-, Schalt- und Logik-Funktionen sind per PC-Software und dem Voltcraft
USB-Programmieradapter (Conrad Best.-Nr. 197339) einstellbar. Die PC-Software und die
dazu erforderliche Bedienungsanleitung können Sie kostenlos bei www.conrad.com im
Downloadbereich zum Multifunktionstimer herunterladen.
Die Einstellung der Schaltzeit erfolgt per Einstellpotentiometer (bei Potentiometerstellung
>98% arbeitet das Produkt als Stromstoßschalter (bzw. Wahl des per. PC-Software gewählten
Modus).
LEDs zeigen den Status-, Eingangs- und Schaltausgangszustand an.
Der Multifunktionstimer verfügt über einen Sequenz-Ausgang zur Erweiterung um ein zweites
Relais (hierfür sind 4 mögliche Schaltsequenzen per PC-Software wählbar).
Weiterhin bietet der Multifunktionstimer zwei Optokopplereingänge („SET" und „RESET").
Zum Erfüllen der CE-Anforderungen bzw. zur Hutschienenmontage (35 mm, EN 50022) muss
das Modul in das Gehäuse „Wieland WEB-99.800.6046.6" (Conrad Best.-Nr. 524042) einge-
baut werden. Dazu kann die Platine an einer Sollbruchstelle gekürzt werden.
Die Datenschnittstelle dient ausschließlich zur Parameter-Übertragung. Während des Be-
triebs darf diese nicht mit einem Computer verbunden werden.
Beachten Sie alle Sicherheitshinweise und alle weiteren Informationen dieser Bedienungsan-
leitung.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Multifunktionstimer
• Bedienungsanleitung
Anschlussdiagramm und Beschreibung
VCC
Set
Reset
GND
Optional
J1: Anschluss für externe Beschaltung
1 Versorgungsspannung
2 GND (Masse)
3 Eingang „SET" (Optokoppler, Polarität belanglos)
4 Eingang „SET" (Optokoppler, Polarität belanglos)
5 Eingang „RESET" (Optokoppler, Polarität belanglos)
6 Eingang „RESET" (Optokoppler, Polarität belanglos)
7 Sequenzausgang „SEQ" für Relaisanschluss
J2: Relais-Anschluss
NC: Öffnerkontakt („NC" = „normally closed", Kontakt im Ruhezustand geschlossen)
NO: Schließerkontakt („NO" = „normally open", Kontakt im Ruhezustand offen)
COM: Mittelkontakt („COM" = „Common", gemeinsamer Anschluss)
www.conrad.com
Version 04/13

J1
1
VCC
2
GND
3
SET
μ C
4
SET
5
RESET
6
RESET
7
SEQ
17 mm
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garan-
tie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt darf nicht feucht oder nass werden.
• Abhängig davon, welche Spannungen über das Relais geschaltet werden, darf
der Anschluss nur durch eine qualifizierte Elektrofachkraft (z.B. Elektriker) erfol-
gen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an elektrischen Leitungen und Anschlüssen
gefährden Sie nicht nur sich selbst, sondern auch andere!
Haben Sie keine entsprechenden Fachkenntnisse, so nehmen Sie die Montage
und den Anschluss nicht selbst vor, sondern beauftragen Sie einen Fachmann.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Betriebsart wählen
Betriebsmodus einstellen (Konfiguration über PC oder am Gerät)
Die Einstellung erfolgt über das Potentiometer (Drehweg 0....270°)
0....98% Drehbereich -> Konfiguration am Gerät (dauerhaft leuchtende LED „STAT")
98....100% Drehbereich -> Konfiguration per PC-Software (blinkende LED „STAT")

Die Software und die zugehörige Bedienungsanleitung erhalten Sie kostenlos auf
unserer Webseite www.conrad.com im Downloadbereich zum Multifunktionstimer
(Best.-Nr. 393903 bzw. 393904).
Mögliche Betriebsarten ohne Konfiguration per PC-Software:
• Ausschaltverzögerung mit Rücksetzen
• Stromstoßschalter (Auslieferungszustand)
• Treppenlicht mit Warnen und Zeit zurücksetzen

Die Auswahl der Funktion erfolgt über die Beschaltung des Reset-Eingangs.
Die Einstellung der Zeit für das Rücksetzen erfolgt über den Drehbereich des
Potentiometers R3 (0....98% entspricht 10 s....30 min).
J2
J3
R3
J4
93 mm
78 mm
98 mm
J3: Anschluss zur PC-Konfiguration mit USB-Kabel
J4: Stiftleisten für interne Zwecke, nicht benutzen
LED-Anzeigen:
Eingang („SET" + „RESET") je 1 LED (gelb)
Relais-Out1-LED (gelb)
Sequenz-Out1-LED (gelb)
Betriebsbereitschaft (Ready)/Status-LED (grün)
R3: Potentiometer (Zeiteinstellung bzw. Wahl
des Betriebsmodus)
2,6 mm
Timerzeit 10 s.....30 min
(0....98% Drehbereich)
PC-Modus
(98....100% Drehbereich)
Bezeichnung auf Platine: SET, RES
Bezeichnung auf Platine: REL
Bezeichnung auf Platine: SEQ
Bezeichnung auf Platine: STAT
