Installationshandbuch
Air Dial

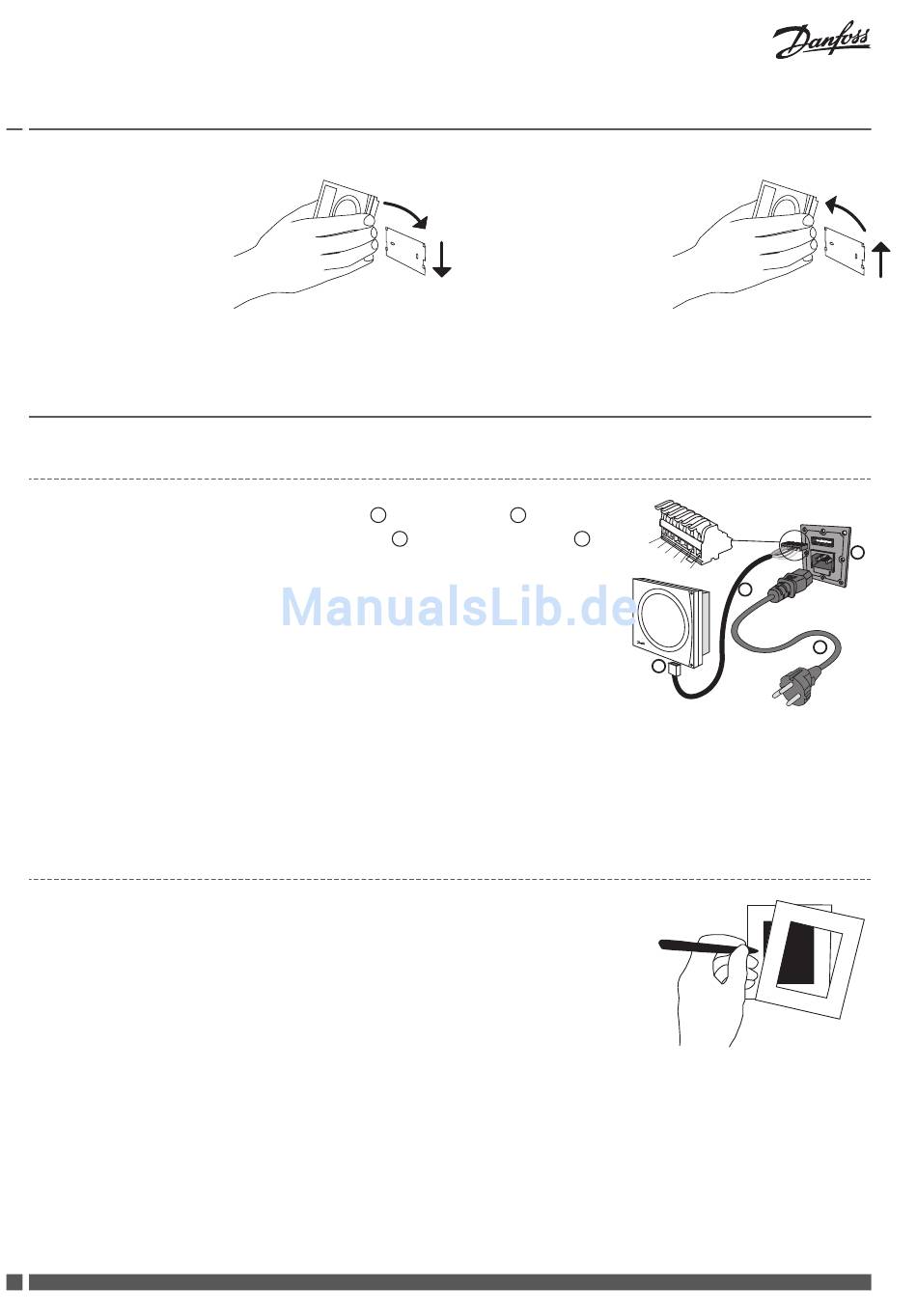

Montage:
1. Bringen Sie das Air
Dial an der Wandhal-
terung an.
2. Drücken Sie nach un-
ten, um das Air Dial
einzurasten.
5
Anschluss an den Danfoss Link™ CC
5.1
Verbinden der Air Unit mit dem Danfoss Link™ CC, physische Installation
1. Verbinden Sie das Netzanschlusskabel
2. Verbinden Sie das Kommunikationskabel
und der Air Unit.
3. Platzieren Sie das CCM-Modul möglichst in der Nähe eines Ethernet-An-
schlusses für die spätere Verbindung mit einem PC.
4. Wenn Zubehör (elektrisches Vor- und Nachheizregister, Nachheizregis-
ter (Heizwasser) oder geothermisches Heizregister) vorhanden ist, muss
der Stift von den Klemmen 5 und 6 entfernt werden (siehe auch die im
Lieferumfang des Zubehörs enthaltene Anleitung).
5. Die Air Unit kann nun zum Danfoss Link™ CC hinzugefügt werden.
Kommunikationskabel-Anschlüsse:
1. Weiß/Orange, 2. Orange, 3. Schwarz, 4. Weiß/Blau, 5. Blau, 6. Schwarz
Hinweis! Das Kommunikationskabel kann auf bis zu 200 m verlängert werden. Verwenden Sie Buskabel.
5.2
Verbinden der Air Unit mit dem Danfoss Link™ CC, drahtlose Einbindung
▪ Die Frontabdeckung des Danfoss Link™ CC vorsichtig an den Kanten
abziehen.
▪ Halten Sie den SETUP-Stift 3 Sekunden gedrückt, um in den Service-
bereich zu gelangen.
Hinweis!
▪ Die Air Unit muss dem Netzwerk als Wartungsgerät hinzugefügt werden. Weitere Informationen zur Netz-
werkeinbindung finden Sie in der Installationsanleitung des Danfoss Link™ CC.
▪ Fügen Sie die jeweiligen Signalverstärker (CF-RU) hinzu, BEVOR sie die Air Unit dem Drahtlosnetzwerk hinzufü-
gen.
8
Danfoss Air Units
Demontage:
1
1. Heben Sie das Air Dial
2. Ziehen Sie das Air Dial
2
mit der Air Unit
4
mit dem CCM-Modul
2
VIEWB203
an.
ab.
.
3
1
1 2
3
4 5
6
1
2
3
2
4
Danfoss Heating Solutions
