Installationshandbuch
6
Einregulieren der Gesamtluftmenge
Um die bestmögliche Leistung zu erhalten, muss die Gesamtluftmenge einre-
guliert werden (ein Abgleich schützt das Haus außerdem vor Schimmelpilz
und Hausschwamm). Das System sollte nicht auf Außentemperaturen unter
-3 °C einreguliert werden, da es sonst in den Frostschutzmodus umschaltet
(wird durch ein blinkendes Symbol im Display angezeigt). Falls das Einregulie-
ren bei Außenlufttemperaturen unter -3 °C durchgeführt werden muss, unter-
brechen Sie die Stromzufuhr für 20 Sekunden, um den Frostschutz 90 Minu-
ten lang zu deaktivieren.
Hinweis! Schließen Sie alle Türen und schalten Sie die Abzugshaube aus.
1. Entfernen Sie die Frontplatte der Einheit durch Ziehen an den Griffen.
2. Schauen Sie sich die Zeichnung des Kanalsystems an, auf der die vorge-
schlagenen Voreinstellwerte für alle Luftventile zu finden sind. Schlie-
ßen Sie die Ventile vollständig und drehen Sie sie durch volle Umdreh-
ungen auf (die Anzahl der Umdrehungen ist auf der Kanalsystemzeich-
nung angegeben). Wenn Sie die Systeme einstellen, auf die Danfoss das
Kanalsystem nicht ausgelegt hat, stellen Sie die Zuluft- und Abluftventi-
le gemäß den Anweisungen des Projektleiters ein.
3. Wenn im System Drosselklappen enthalten sind, so öffnen Sie diese
vollständig.
4. Montieren Sie Messrohre zwischen den Messpunkten an der Fortluftsei-
te und der Differenzdruckanzeige der Einheit.
5. Den erforderlichen Einstellwert finden Sie im Differenzdruckdiagramm
(Aufkleber auf der vorderen Abdeckung). Wenn der Druck zu niedrig ist,
regulieren Sie die Lüfterstufe nach oben, bis Sie den benötigten Druck
erreichen.
6. Bewegen Sie die Messrohre zu den Messstellen an der Zuluftseite und
verwenden Sie das gleiche Verfahren, um die Zuluft einzustellen.
7. Nachdem die Gesamtluftmenge eingestellt wurde, muss die Einstellung
der einzelnen Ventile durchgeführt werden. In den meisten Fällen wird
dies geringfügige Änderungen an den gewählten Grundschritten zur
Folge haben, dies kann aber im Raum durch Einstellen der Ventile oder
mit Air Dial durchgeführt werden.
Einstellung an einem sich im Betrieb befindlichen System
1. Drücken Sie Air Dial für 5 Sekunden, um Zugang zum Servicemenü zu
erhalten.
2. Drücken Sie „Grundschritte einstellen", um den speziellen Inbetriebnah-
memodus zu aktivieren (in diesem Modus sind alle externen Einflüsse
blockiert – der Installateur steuert die Fortluft- und Zuluftventilatoren
vollständig mit einer Lüfterdrehzahlauflösung von 1-100 %). Das Ser-
vicemenü bleibt für eine Stunde sichtbar und verschwindet dann.
Danfoss Heating Solutions
Danfoss Air Units
VIEWB203

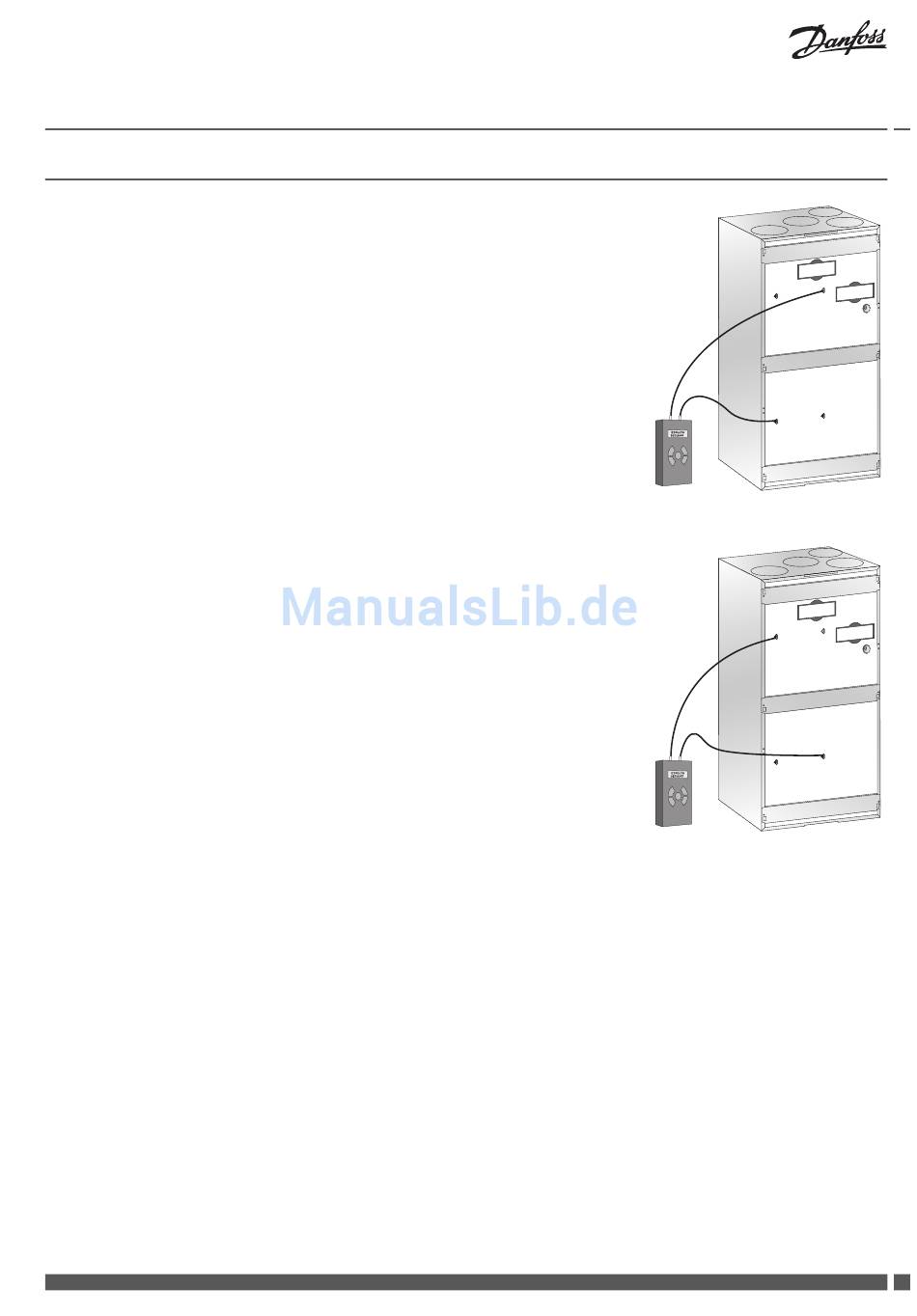

Messung der Abluft
Messung der Zuluft
