Arbeitsvorbereitung
5. Arbeitsvorbereitung
Aus Versandgründen wird das Motorgerät
teilweise zerlegt ausgeliefert und muss vor der
Inbetriebnahme zusammengebaut werden.
Das Motorgerät darf nur in komplett
zusammengebautem Zustand in Betrieb
genommen werden.
Achten Sie darauf, dass vor der gesamten
Montage, sowie auch vor der Demontage und
Umbau, der Tank geleert ist.

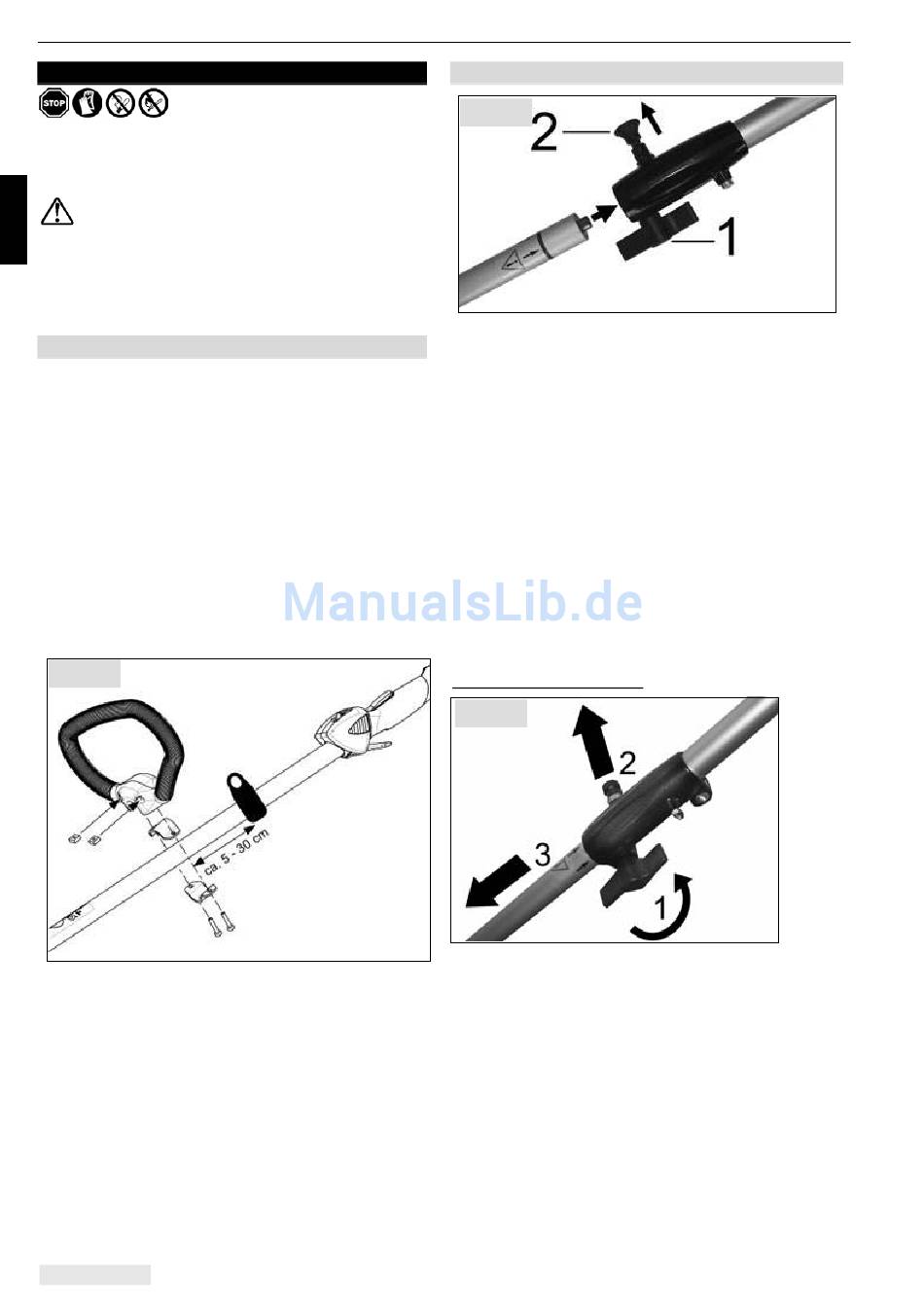

5.1 Montage Loop-Handgriff
Der Loop-Griff ist entsprechend Ihrer
Arbeitshaltung ca. 5 cm - 30 cm vor der
Tragegurthalterung zu montieren. Die längere
Seite des Loop-Griffes dient als
Sicherheitsbarriere und muss daher immer auf die
Seite des Benutzers zeigen:
• Tragen Sie das Motorgerät bei der Arbeit rechts
neben Ihrem Körper, muss die längere Seite
des Griffes nach links zeigen.
• Tragen Sie das Motorgerät bei der Arbeit
dagegen links neben Ihrem Körper
(Linkshänder), muss die längere Seite des
Griffes nach rechts zeigen.
Fig. 2
• Die Schrauben zuerst nur leicht befestigen.
• Den Griff entsprechend der Körpergröße an die
optimale Position schieben.
• Dann erst die Schrauben festziehen.
DEUTSCH 10
5.2 Anbau Arbeitswerkzeug
Fig. 3
• Spannschraube (1) lockern,
• Fixierstift (2) durch Ziehen und Drehen
entriegeln,
• die Schaftrohrteile mit dem Innen/ Außen-
Vierkant der Wellen passgenau ineinander
stecken,
Es ist zu beachten, dass die Hohlwelle im
Schaftrohr-Unterteil in den Vierkant im
Antriebswellen-Oberteil eingreift.
Gegebenenfalls muss beim Zusammenstecken
das Schaftrohrunterteil leicht hin und her
gedreht werden.
• Fixierstift durch Drehen freigeben und in die
Bohrung im Schaftrohr hörbar einrasten lassen,
• Spannschrauben gut festziehen.
Trennen der Schaftrohre:
Fig. 4
• Die Spannschraube (1) lockern.
• Den Fixierstift (2) durch Ziehen und Drehen
entriegeln.
• Die untere Schaftrohrhälfte (3) mit Antriebswelle
aus der Kupplungsmuffe herausziehen.
