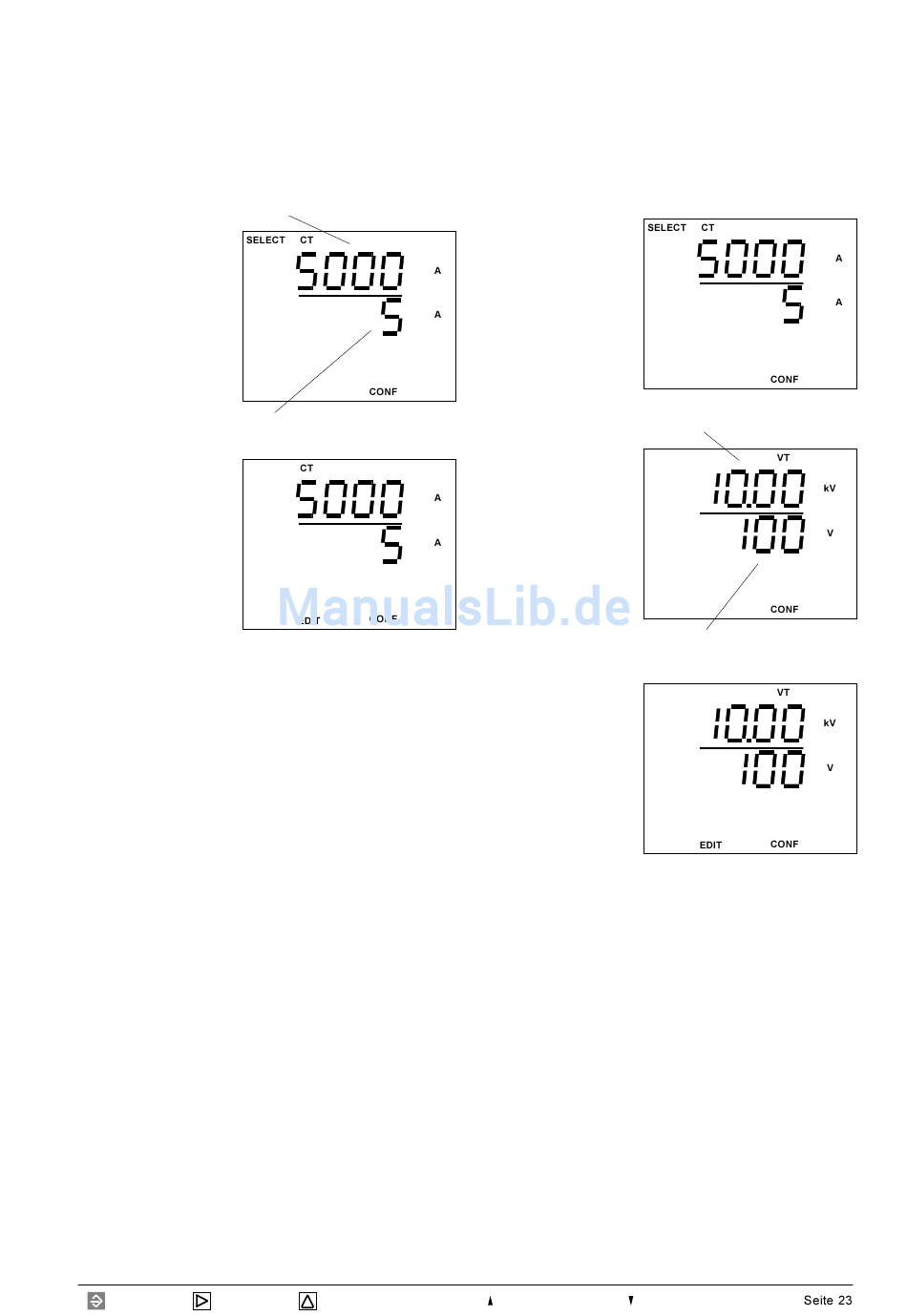

Stromwandler

Das Stromwandlerverhältnis wird im Konfigurationsmenü
CONF eingestellt. Als Sekundärstrom kann wahlweise
1A oder 5A programmiert werden.
Befindet man sich im Konfigurationsmenü CONF, so
kann man das Stromwandlerverhältnis wie folgt ändern:
Primärstrom
Wählen
Mit Taste 3 die Wahl
des Stromwandler-
menüs bestätigen.
Der Text SELECT ver-
schwindet.
Sekundärstrom
Eingeben
Mit der Taste 1 wird die
zu ändernde Ziffer aus-
gewählt. Die ausge-
wählte Ziffer blinkt. Der
Text EDIT erscheint.
Mit der Taste 3 wird die
gewählte Ziffer geän-
dert.
Taste 2 multipliziert die
Zahl mit dem Faktor 10.
Ist das Stromwandlerverhältnis eingestellt, Taste 1 so oft
betätigen bis keine Ziffer blinkt. EDIT verschwindet.
Mit Taste 3 gelangt man zum nächsten Menüpunkt. Das
Stromwandlerverhältnis ist gespeichert.
= Taste 1 = Taste 2
UMG 503

Spannungswandler

Das Spannungswandlerverhältnis wird im Konfigurations-
menü CONF eingestellt. Die Sekundärspannung ist im
Bereich 100V bis 500V einstellbar.
Befindet man sich im Konfigurationsmenü CONF, so
kann man das Spannungswandlerverhältnis wie folgt än-
dern:
Wählen
Mit Taste 3 die Wahl
des
menüs bestätigen.
Der Text SELECT ver-
schwindet.
Wählen
Mit der Taste 3 wech-
selt
S p a n n u n g s -
wandlermenü.
Eingeben
Mit der Taste 1 wird die
zu ändernde Ziffer aus-
gewählt. Die ausge-
wählte Ziffer blinkt. Der
Text EDIT erscheint.
Mit der Taste 3 wird die
gewählte Ziffer geän-
dert.
Taste 2 multipliziert die
Zahl mit dem Faktor 10.
Ist das Spannungswandlerverhältnis eingestellt, Taste 1 so
oft betätigen bis keine Ziffer blinkt. EDIT verschwindet.
Mit Taste 3 gelangt man zum nächsten Menüpunkt. Das
Spannungswandlerverhältnis ist gespeichert.
= Taste 3
Stromwandler-
Primärspannung
man in das
Sekundärspannung
= Maxwert oder Bezug. = Minwert oder Lieferung.
