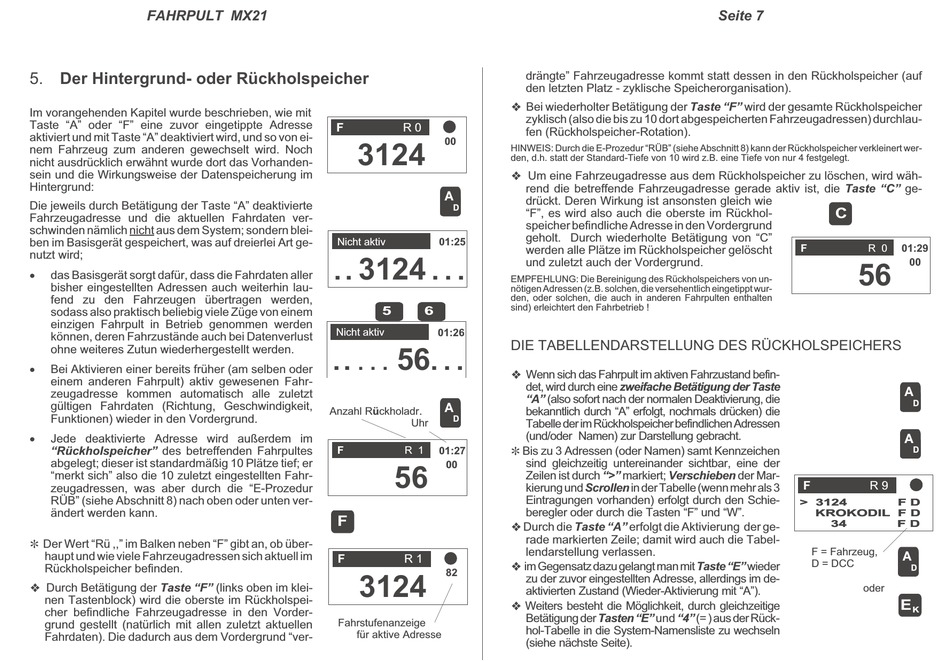

ZIMO MX21FU Betriebsanleitung Seite 7

FAHRPULT MX21
5. Der Hintergrund- oder Rückholspeicher
Im vorangehenden Kapitel wurde beschrieben, wie mit
Taste "A" oder "F" eine zuvor eingetippte Adresse
aktiviert und mit Taste "A" deaktiviert wird, und so von ei-
nem Fahrzeug zum anderen gewechselt wird. Noch
nicht ausdrücklich erwähnt wurde dort das Vorhanden-
sein und die Wirkungsweise der Datenspeicherung im
Hintergrund:
Die jeweils durch Betätigung der Taste "A" deaktivierte
Fahrzeugadresse und die aktuellen Fahrdaten ver-
schwinden nämlich nicht aus dem System; sondern blei-
ben im Basisgerät gespeichert, was auf dreierlei Art ge-
nutzt wird;
•
das Basisgerät sorgt dafür, dass die Fahrdaten aller
bisher eingestellten Adressen auch weiterhin lau-
fend zu den Fahrzeugen übertragen werden,
sodass also praktisch beliebig viele Züge von einem
einzigen Fahrpult in Betrieb genommen werden
können, deren Fahrzustände auch bei Datenverlust
ohne weiteres Zutun wiederhergestellt werden.
•
Bei Aktivieren einer bereits früher (am selben oder
einem anderen Fahrpult) aktiv gewesenen Fahr-
zeugadresse kommen automatisch alle zuletzt
gültigen Fahrdaten (Richtung, Geschwindigkeit,
Funktionen) wieder in den Vordergrund.
•
Jede deaktivierte Adresse wird außerdem im
"Rückholspeicher" des betreffenden Fahrpultes
abgelegt; dieser ist standardmäßig 10 Plätze tief; er
"merkt sich" also die 10 zuletzt eingestellten Fahr-
zeugadressen, was aber durch die "E-Prozedur
RÜB" (siehe Abschnitt 8) nach oben oder unten ver-
ändert werden kann.
] Der Wert "Rü ,," im Balken neben "F" gibt an, ob über-
haupt und wie viele Fahrzeugadressen sich aktuell im
Rückholspeicher befinden.
v Durch Betätigung der Taste "F" (links oben im klei-
nen Tastenblock) wird die oberste im Rückholspei-
cher befindliche Fahrzeugadresse in den Vorder-
grund gestellt (natürlich mit allen zuletzt aktuellen
Fahrdaten). Die dadurch aus dem Vordergrund "ver-
F R 0
00
3124
A
D
3
Nicht aktiv
01:25
.. ...
3124
5 6
Nicht aktiv 01:26
.. ...
56
. . .
A
.
Anzahl Rückholadr
D
Uhr 3
F R 1 01:27
00
56
F
F R 1
82
3124
Fahrstufenanzeige
für aktive Adresse
drängte" Fahrzeugadresse kommt statt dessen in den Rückholspeicher (auf
den letzten Platz - zyklische Speicherorganisation).
v Bei wiederholter Betätigung der Taste "F" wird der gesamte Rückholspeicher
zyklisch (also die bis zu 10 dort abgespeicherten Fahrzeugadressen) durchlau-
fen (Rückholspeicher-Rotation).
HINWEIS: Durch die E-Prozedur "RÜB" (siehe Abschnitt 8) kann der Rückholspeicher verkleinert wer-
den, d.h. statt der Standard-Tiefe von 10 wird z.B. eine Tiefe von nur 4 festgelegt.
v Um eine Fahrzeugadresse aus dem Rückholspeicher zu löschen, wird wäh-
rend die betreffende Fahrzeugadresse gerade aktiv ist, die Taste "C" ge-
drückt. Deren Wirkung ist ansonsten gleich wie
"F", es wird also auch die oberste im Rückhol-
speicher befindliche Adresse in den Vordergrund
geholt. Durch wiederholte Betätigung von "C"
werden alle Plätze im Rückholspeicher gelöscht
und zuletzt auch der Vordergrund.
EMPFEHLUNG: Die Bereinigung des Rückholspeichers von un-
nötigen Adressen (z.B. solchen, die versehentlich eingetippt wur-
den, oder solchen, die auch in anderen Fahrpulten enthalten
sind) erleichtert den Fahrbetrieb !
DIE TABELLENDARSTELLUNG DES RÜCKHOLSPEICHERS
v Wenn sich das Fahrpult im aktiven Fahrzustand befin-
det, wird durch eine zweifache Betätigung der Taste
"A" (also sofort nach der normalen Deaktivierung, die
bekanntlich durch "A" erfolgt, nochmals drücken) die
Tabelle der im Rückholspeicher befindlichen Adressen
(und/oder Namen) zur Darstellung gebracht.
] Bis zu 3 Adressen (oder Namen) samt Kennzeichen
sind gleichzeitig untereinander sichtbar, eine der
Zeilen ist durch ">" markiert; Verschieben der Mar-
kierung und Scrollen in der Tabelle (wenn mehr als 3
Eintragungen vorhanden) erfolgt durch den Schie-
beregler oder durch die Tasten "F" und "W".
v Durch die Taste "A" erfolgt die Aktivierung der ge-
rade markierten Zeile; damit wird auch die Tabel-
lendarstellung verlassen.
v im Gegensatz dazu gelangt man mit Taste "E" wieder
zu der zuvor eingestellten Adresse, allerdings im de-
aktivierten Zustand (Wieder-Aktivierung mit "A").
v Weiters besteht die Möglichkeit, durch gleichzeitige
Betätigung der Tasten "E" und "4" (= ) aus der Rück-
hol-Tabelle in die System-Namensliste zu wechseln
(siehe nächste Seite).
Seite 7
C
F R 0
56
F F R 9 R 9
> 3124 > 3124
KROKODIL F D KROKODIL F D
34 34 F D F D
F = Fahrzeug,
D = DCC
oder
01:29
00
A
D
3
A
D
3
F D F D
A
D
3
E
K
