FAHRPULT MX21

2. Technische Daten

Stromverbrauch (bei 25 V - Versorgung am Basisgerät) ..................... .100 mA
Abmessungen ....................................................................... 166 x 74 x 38 mm
Gewicht MX2 ........................................................................................... 160 g
Gewicht MX2IF .................................................................................. ca. 250 g .

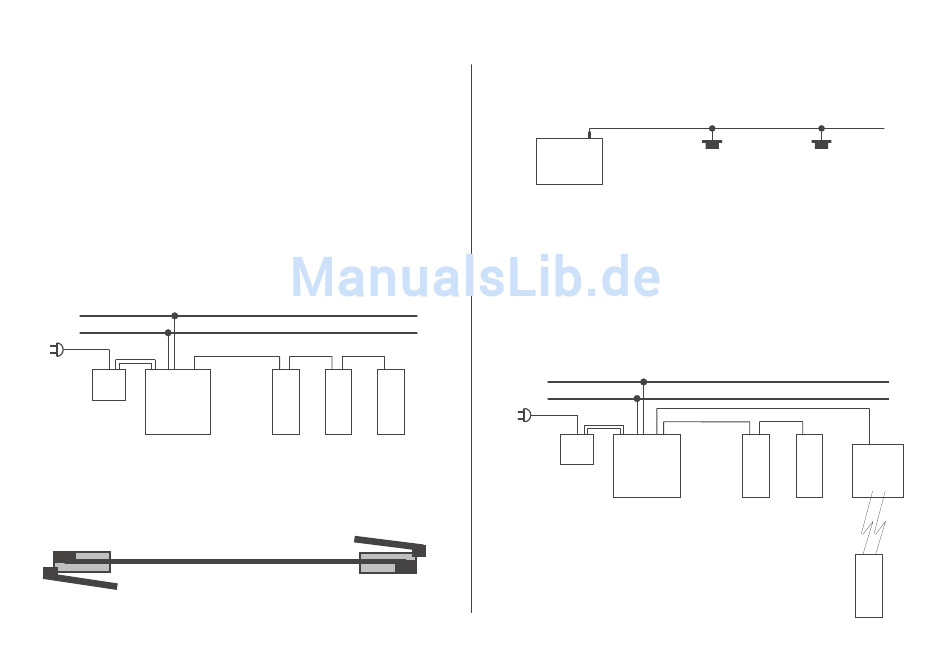

3. Anschluß der Fahrpulte am Basisgerät
Das Fahrpult besitzt auf seiner Rückseite 2 gleichwertige (intern parallelgeschalte-
te) 6-polige "Telefon-Buchsen" für den sogenannten "CAN Bus", an denen
6-polige Fahrpultkabel angeschlossen werden. Alle Fahrpulte in einem System
werden elektrisch parallelgeschaltet, meistens indem ein Fahrpultkabel vom Ba-
sisgerät zum ersten Pult, ein weiteres Kabel vom ersten Pult zum nächsten, usw.
geführt wird.
220 V
24 V
CAN
TRAFO
Basisgerät
MX1
Fertige Fahrpultkabel können in Standard- und Sonderlängen von ZIMO bezogen
werden (siehe Preisliste), oder aber auch selbst hergestellt werden; das erforderli-
che 6-polige Flachkabel, Stecker (abgepackt zu 50 Stück) und Montagezange sind
ebenfalls von ZIMO erhältlich. Die Stecker sind durch das Kabel 1:1 zu verbinden.
Steckeranordnung für Fahrpult-Kabel (damit 1:1 Verbindung) zwischen
Basisgerät MX1 und Fahrpult MX2 bzw. von Fahrpult zu Fahrpult.
SCHIENE
Fahrpultkabel mit Telefonsteckern
Fahr- Fahr- Fahr-
pult pult pult
MX21 MX21 MX21
Anstelle des Durchschleifens des CAN-Bus von Pult zu Pult ist auch die Verlegung
einer 6-poligen Ringleitung mit Dosen oder Verteilern (siehe ZIMO Preisliste)
möglich, an welche nach Bedarf Fahrpulte angesteckt werden.
CAN
Basisgerät
Ringleitung und Einbaubuchsen zum
Anstecken der Fahrpulte.
MX1
In der Mehrzahl der Anwendungen (bis zu 10 Fahrpulte, bis zu ca. 50 m Gesamtka-
bellänge, nicht mehr als 2 Fahrpulte am Ende eines 50 m - Kabels, nicht mehr als 5
am Ende eines 20 m - Kabels) ist der Anschluss der Fahrpulte am Basisgerät unpro-
blematisch. In Fällen, in denen die Anzahl der Fahrpulte oder deren Entfernung zum
Basisgerät größer sind, müssen bestimmte Grenzwerte und Maßnahmen beachtet
werden (Abschlusswiderstände, typ. 150 bis 330 E zwischen den mittleren Pins an
den Telefon-Buchsen der äußersten Geräte, ev. ZIMO konsultieren !).
Falls Funk-Fahrpulte MX21FU oder MX2FU im Funk-Betrieb eingesetzt werden sol-
len, muß ein Funk-Basismodul am CAN-Bus angeschlossen werden. Siehe dazu
Kapitel 14 !
220 V
Fahrpultkabel mit Telefonsteckern
24 V
CAN
TRAFO
Basisgerät
MX1
Seite 3
SCHIENE
Fahr- Fahr-
pult pult
Funk-
Basis-
MX21 MX21
modul
MXFU
Fahr-
pult
MX21
FU
