RL-SMART
| Leichtgewichtrollator

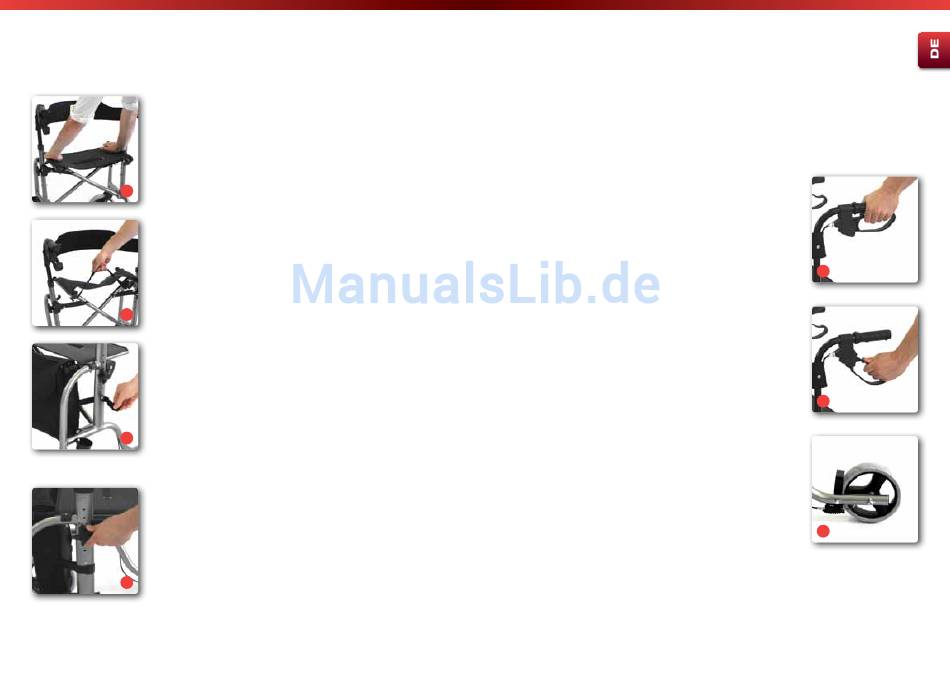

5. Entfalten

•
Positionieren Sie den B+B Rollator in Fahrtrichtung vor sich.
•
Betätigen Sie die Feststellbremsen.
•
Drücken Sie die Rahmenrohre des Sitzes nach unten um den Rolla-
tor zu entfalten (Abb. 2). Achten Sie darauf, dass die Rohre richtig
2
aufliegen und hörbar einrasten.

6. Falten

•
Betätigen Sie die Feststellbremsen.
•
Halten Sie den Rollator mit einer Hand am Handgriff fest.
Ziehen Sie mit der anderen Hand das Griffband am Sitz nach oben
(Abb. 3).
3
•
Sie müssen dabei den Widerstand der Arretierung überwinden.

7. Tasche anbringen

•
Der B+B Rollator ist entfaltet. Betätigen Sie die Feststellbremsen.
•
Positionieren Sie sich entgegen der Fahrtrichtung vor dem Rollator.
•
Die Tasche kann mit zwei Schlaufen am Rahmen des Sitzes ange-
bracht werden (Abb. 4).
4
•
Anschließend muss die Tasche unten mit den zwei Klettverschlüs-
sen am Rahmen befestigt werden (Abb. 4).

8. Schiebegriffe einstellen

•
Der B+B Rollator ist entfaltet. Betätigen Sie die Feststellbremsen.
•
Lösen Sie die Handmutter (Abb. 5) und entfernen Sie die Schraube.
•
Positionieren Sie sich hinter dem B+B Rollator und lassen Sie Ihre
Arme locker nach unten hängen.
5
•
Stellen Sie nun die Schiebegriffe so ein, dass sie sich in Höhe Ihrer
Handgelenke befinden.
6
Leichtgewichtrollator |
•
Befestigen Sie die Schraube wieder und ziehen Sie die Handmutter
an.
•
Wiederholen Sie den Vorgang auf der anderen Seite. Achten Sie
darauf, die Griffe in gleicher Höhe festzustellen.
9. Bremsbetätigung / -einstellung
Betriebsbremse
Die Betriebsbremse wird mit den beiden Handbremshebeln an den
Schiebegriffen durch Ziehen nach oben betätigt (Abb. 6). Betriebs- und
Feststellbremse wirken auf die Laufräder.
Feststellbremse
•
Drücken Sie zum Arretieren die beiden Bremshebel nach unten
(Abb. 7).
•
Zum Lösen ziehen Sie die beiden Bremshebel zurück in die Mittel-
stellung.
Bremseinstellung
Die Bremse ist richtig eingestellt, wenn ohne Betätigung der Bremse
der Bremsbolzen das Laufrad nicht berührt und die Feststellbremes
noch komfortabel zu betätigen ist.
•
Um die Bremse härter einzustellen, ist die Rändelschraube (Abb. 8)
an den Bremsvorrichtungen aufzudrehen und die Rändelmutter
entgegengesetzt zu kontern.
•
Bei der Verstellung am Bowdenzug ist zunächst die Kontermutter
(M6) zu lösen.
•
Danach wird die Gewindehülse so weit aufgedreht, bis die richtige
Einstellung gefunden ist. Damit sich die Einstellung nicht verän-
dert, muss die Gewindehülse wieder mit der Mutter (M6) gekontert
werden.
•
Um die Bremse weicher einzustellen, ist in bezeichnetem Ablauf
umgekehrt zu verfahren.
Bischoff & Bischoff GmbH | 21.06.2013
RL-SMART
6
7
8
