Schwenkarm - Alber E-Fix Gebrauchsanweisung

4.5
Schwenkarm (als Zubehör erhältlich)
Um das Fahren an Tischkanten zu erleichtern, wird die
Anbringung des optional erhältlichen Schwenkarms
empfohlen. Hierdurch kann das Bediengerät von seiner
ursprünglichen Position aus weggeschwenkt werden.
· Drücken Sie auf die Kappe [a] und schwenken Sie das
Bediengerät [1] komplett zur Seite.
· Zur Rückführung schwenken Sie das Bediengerät [1] wieder
in die Ausgangsposition; die Kappe [a] hebt sich dabei an
und verriegelt den Schwenkmechanismus selbständig.
· Soll der Schwenkarm [12] zusammen mit dem Bediengerät
beispielsweise für Transportzwecke abgenommen werden,
können Sie ihn aus der Aufnahme komplett herausnehmen
· Durch Lösen des Klemmhebels [33] können Sie das
Bediengerät innerhalb des Verschiebeteils [32] bei Bedarf
noch etwas in der Längsrichtung verschieben.
· Nach Einstellung der für Sie optimalen Position müssen
Sie diese durch Klemmen des Klemmhebels [33] im
Verschiebeteil [32] fixieren.
4.5.1
Abnahme des Bediengerätes vom Schwenkarm
· Schwenken Sie das Bediengerät zur Seite.
· Ziehen Sie den Stecker [5] vom Bediengerät [1].
· Lösen Sie den Klemmhebel [33] und schieben Sie das
Bediengerät [1] aus dem Verschiebeteil [32] heraus.

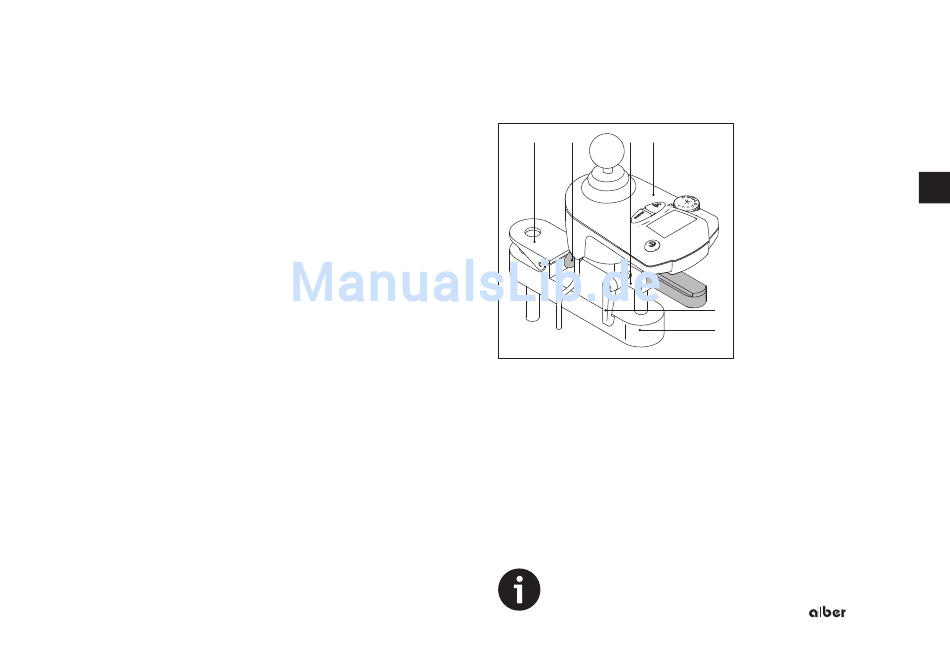

a 5 32 1
4.5.2
Anbringen des Bediengerätes auf den Schwenkarm
· Schieben Sie das Bediengerät [1] in das Verschiebeteil
[32] und fixieren Sie es mit dem Klemmhebel [33].
· Schwenken Sie das Bediengerät zur Seite.
· Schieben Sie den Stecker [5] in das Bediengerät [1].
Die Anbringung des Schwenkarms ist an nahezu
alle Rollstuhlmodelle möglich. Nähere Auskünfte
erteilt Ihr Fachhändler oder eine der
Vertretungen.
