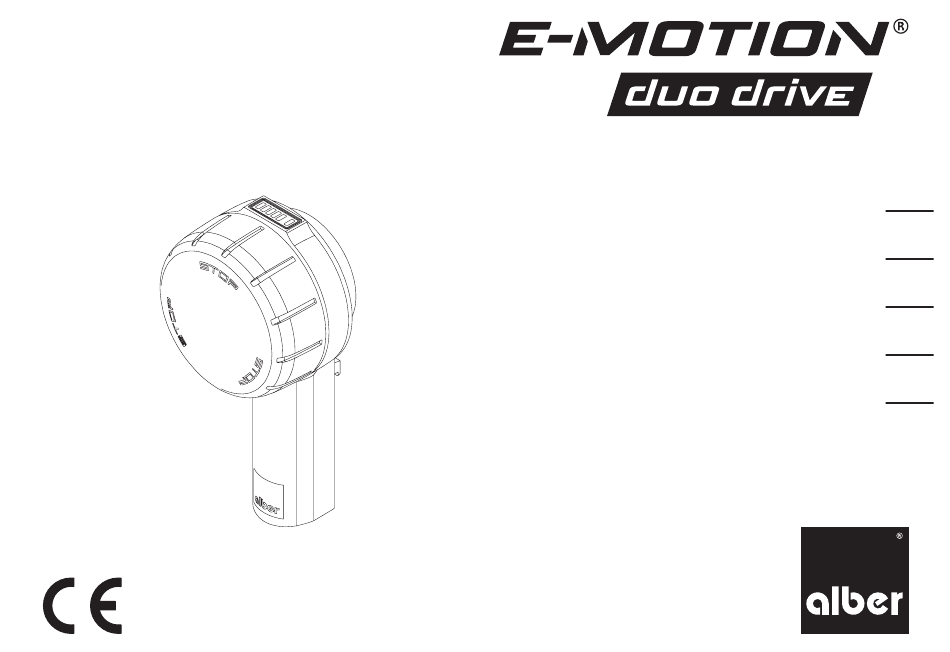

- Seite 1 Gebrauchsanweisung e-motion DuoDrive Instructions for Use e-motion DuoDrive Instructions d’utilisation e-motion DuoDrive Gebruiksaanwijzing e-motion DuoDrive Bruksanvisning e-motion DuoDrive...
- Seite 2 Bedieneinheit Ein/Aus Taster Geschwindigkeitswahlrad Anzeige Bedieneinheit Abdeckung USB-C Buchse Ladebuchse USB-C Pairing-Taste Halteplatte Arretierung...
-
Seite 3: Inhaltsverzeichnis
Rad beim Fahren im Cruise Mode Cruise Mode Diese Gebrauchsanweisung steht in der jeweils aktuell gültigen Version auf unserer Internetseite 44.0001.4.99.01 www.alber.de zum Download bereit. Sollten Sie eine Version mit größerer Schrift benötigen, kontaktieren Sie Stand: 2021-04-14 bitte das Alber Service Center. -
Seite 4: Einleitung
• Die auf den Etiketten und teilweise in dieser Gebrauchsanweisung verwendeten Symbole werden in der Gebrauchsanweisung e-motion M25 erläutert. Die Alber GmbH schließt die Haftung für Schäden aus, die durch • einen nicht bestimmungsgemäßen Gebrauch des e-motion und seiner Zubehörteile, •... -
Seite 5: Anbringen Und Abnehmen Der Bedieneinheit
2. Anbringen und Abnehmen der Bedieneinheit Von Ihrem Sanitätsfachhändler wurde eine Halteplatte [21] für die Aufnahme der Bedieneinheit an Ihren Roll- stuhl angebracht. Sie können die Bedieneinheit jederzeit in die Halteplatte einlegen oder aus ihr entnehmen. Anbringen der Bedieneinheit • Ziehen Sie die Feststellbremsen Ihres Rollstuhls an. -
Seite 6: Einstellen Der Bedieneinheit
Halten Sie die Bedieneinheit beim Entnehmen aus der Halteplatte [21] keinesfalls am Geschwindigkeitswahlrad [16], sondern ausschließlich am Griff fest (siehe nebenstehende Grafik). Sie vermeiden hierdurch ein ungewolltes Einschalten der Bedieneinheit. Information für Linkshänder • Wenn von Ihnen bei Bestellung des e-motion nicht anders angegeben, wird die Halteplatte [16] standardmä- ßig auf der rechten Seite des Rollstuhls angebaut. -
Seite 7: Einschalten Des Systems
4. Einschalten des Systems Bei Nutzung der Bedieneinheit wird der e-motion in den sogenannten Cruise Modus versetzt. Um mit einer Fahrt zu beginnen, müssen die beiden e-motion Räder und die Bedieneinheit eingeschaltet werden. Führen Sie hierzu nacheinander folgende Schritte durch: •... -
Seite 8: Fahren Mit Der Bedieneinheit (Cruise Mode)
Fehler im System Siehe hierzu die Ausführungen in Kapitel 12.4 Störung durch Bluetooth-Geräte Überprüfen sie, ob alle Bluetooth Geräte in Ihrer näheren Umgebung abgeschaltet sind. Sollte dies der Fall sein und kommt trotz mehrfachen Versuchen keine Verbindung zwischen Antriebs- und Bedie- neinheit zustande, dann wenden Sie sich bitte an Ihren Fachhändler. - Seite 9 Grundlage für die kontinuierliche Antriebsunterstützung des e-motion ist eine aktive Bluetooth-Verbindung zwischen dem Bediengerät und den emotion Rädern. Wird diese Bluetooth-Verbindung unterbrochen, wechseln die beiden e-motion Räder automatisch in den Freilauf. Die Kraftunterstützung über die Greifreifen steht dabei weiterhin zur Verfügung. Der Rollstuhl- fahrer kann somit jederzeit auf Notfallsituationen reagieren, indem er das System wie einen manuellen Rollstuhl über die Greifreifen bedient.
-
Seite 10: Not Halt Bei Gefahrensituationen
Beachten Sie, dass Sie mit dem e-motion im Freilauf außerhalb des Cruise-Mode (z.B. bei einer Bergabfahrt) deutlich höhere Geschwindigkeiten erreichen können, als es der Cruise- Mode zulässt. Wenn Sie in dieser Situation den Cruise-Mode über die Bedieneinheit aktivie- ren, resultiert dies in einer sehr abrupten Reduktion der Geschwindigkeit auf die maximale Cruise-Geschwindigkeit. -
Seite 11: Wechsel Der Unterstützungsstufe
erforderlich die Greifreifen über einen längeren Zeitraum (ca. 1 Sekunde lang) entgegen der Fahrrichtung auszulenken um ein Abschalten des Cruise Mode zu erwirken. Bei einer Kollision mit einem Hindernis schalten die e-motion Räder den Cruise Mode zeitnah ab. Durch kurzes Drücken (weniger als 1 Sekunde) des Ein/Aus Tasters [15] werden weder die Bedieneinheit, noch die beiden e-motion Räder abgeschaltet - erkennbar an den leuchtenden LEDs. -
Seite 12: Verwendung Der Optionalen Ecs Fernbedienung Oder Der Mobility App
8. Verwendung der optionalen ECS-Fernbedienung oder der Mobility App Sowohl die optionale ECS-Fernbedienung als auch die Mobility App können mit dem e-motion genutzt werden. Allerdings ist aus technischen Gründen eine gleichzeitige Verwendung mit der Bedieneinheit nicht möglich. Es kann jeweils nur das Bediengerät, die ECS-Fernbedienung oder die Mobility App mit den beiden e-motion Rädern kommunizieren. -
Seite 13: Laden Der Akkus Der Bedieneinheit
10. Laden der Akkus der Bedieneinheit 10.1 Hinweis zu Ladegeräten Alber liefert für die Bedieneinheit kein separates Ladegerät mit. Um den Akku der Bedieneinheit zu laden kann ein im Elektrofachhandel erhältliches USB Netzteil verwendet werden, welches folgende technische Parameter erfüllt: •... - Seite 14 Vor Beginn des Ladevorgangs ist der Rollstuhl mit seinen Feststellbremsen gegen unbeabsichtigtes Wegrollen zu sichern. In der Bedieneinheit sind wartungsfreie, wieder aufladbare Lithium-Ionen Akkus integriert. Diese können aus Gründen der Sicherheit vom Rollstuhlfahrer nicht entnommen werden, sondern müssen, wenn erforderlich, durch den autorisier- ten Fachhandel ausgebaut und durch neue Akkus ersetzt werden.
-
Seite 15: Anzeigen Und Fehlermeldungen An Der Bedieneinheit
12. Anzeigen und Fehlermeldungen an der Bedieneinheit 12.1 Ladezustand der Akkus der e-motion Räder Ist die Bedieneinheit mit den Antriebsrädern verbunden, wird in der Anzeige [17] der Ladezustand des schwä- cheren Akkus wie folgt angezeigt: LED [a] blinkt: Akkuladestand <10% LED [a] leuchtet: Akkuladestand >... -
Seite 16: Automatische Selbstabschaltung
13. Automatische Selbstabschaltung Um Energie zu sparen, sind den e-motion Rädern Zeiten zugeordnet, nach welchen eine automatische Selbstabschaltung erfolgt. Der werks- seitig voreingestellte Wert für die automatische Selbstabschaltung beträgt 60 Minuten. Eine Anpassung ist durch Ihren Sanitätsfachhändler möglich. Zum Zeitpunkt der Selbstabschaltung wird auch die Bedieneinheit deaktiviert. Ab diesem Moment besteht keine aktive Bluetooth Verbin- dung mehr zwischen der Bedieneinheit und den e-motion Rädern. -
Seite 17: Pairing Der E-Motion Räder Mit Der Bedieneinheit
Sie keinen QR-Code auf den e-motion Rädernn oder der Bedieneinheit finden oder sich diese nicht scannen lassen, kontaktieren Sie bitte Ihren Fachhändler oder das Alber Service Center. Sollten Sie die Bedieneinheit auf der linken Anbauseite des Rollstuhls verwenden, ist eine diesbe-... -
Seite 18: Technische Daten
15. Technische Daten der Bedieneinheit Zelltyp: Lithium-Ionen 18650 Nennspannung: 3,6 VDC Nennkapazität: 2,5 Ah Nennenergie 9 Wh Ladetemperatur: 0° C bis +45° C Betriebstemperatur: - 25 ° C bis + 50 ° C Schutzart: IPx4 Gewicht incl. Akku: 0,25 kg 16. -
Seite 19: Sicherheits- Und Gefahrenhinweise Zum Fahren Mit Dem E-Motion
17. Sicherheits- und Gefahrenhinweise zum Fahren mit dem e-motion Lesen und beachten Sie die Sicherheits- und Gefahrenhinweise ab Kapitel 3 in der Gebrauchsanweisung e-motion M25. 18. Zusätzliche Sicherheitshinweise zum Fahren im Cruise Mode (Fahrt unter Nutzung des Bediengeräts bzw. der Mobility Plus App) •... - Seite 20 • Bei Fahrten an Gefällen kann der Cruise Mode versehentlich deaktiviert werden, wenn die Bluetooth-Verbindung zum Smartphone abreißt oder beide Greifreifensensoren durch eine Erschütterung ein Fahrsignal erhalten. Bei deaktiviertem Cruise Mode befinden sich die e-motion Räder wieder im Freilauf und die Geschwindigkeit des Rollstuhls kann an Gefällen zunehmen. Behalten Sie bei Fahrten an Stei- gungen und Gefällen Ihre Hände in der Nähe der Greifreifen und bleiben Sie bremsbereit.
