Räder
2.1
Aufstecken der Räder
Herzstück des e·fix sind die beiden elektromotorischen
6
Antriebsräder, welche gegen die serienmäßig am Rollstuhl
angebrachten manuellen Räder ausgetauscht werden.
Hierzu ist es notwendig, den Rollstuhl etwas anzuheben.
· Entfernen Sie das linke Rad Ihres Rollstuhles gemäß dessen
Bedienungsanleitung.
· Nehmen Sie ein e·fix-Rad und drehen Sie, sofern noch
nicht geschehen, den Kupplungsring [15] gegen den
Uhrzeiger auf Schaltstellung "I".
· Drücken Sie mit dem Daumen auf den Druckpunkt im
Zentrum der Verschlussplatte [17], wodurch der innen-
liegende halbrunde Bügelgriff [16] etwas herausragt.
· Klappen Sie den Bügelgriff [16] vollständig auf.

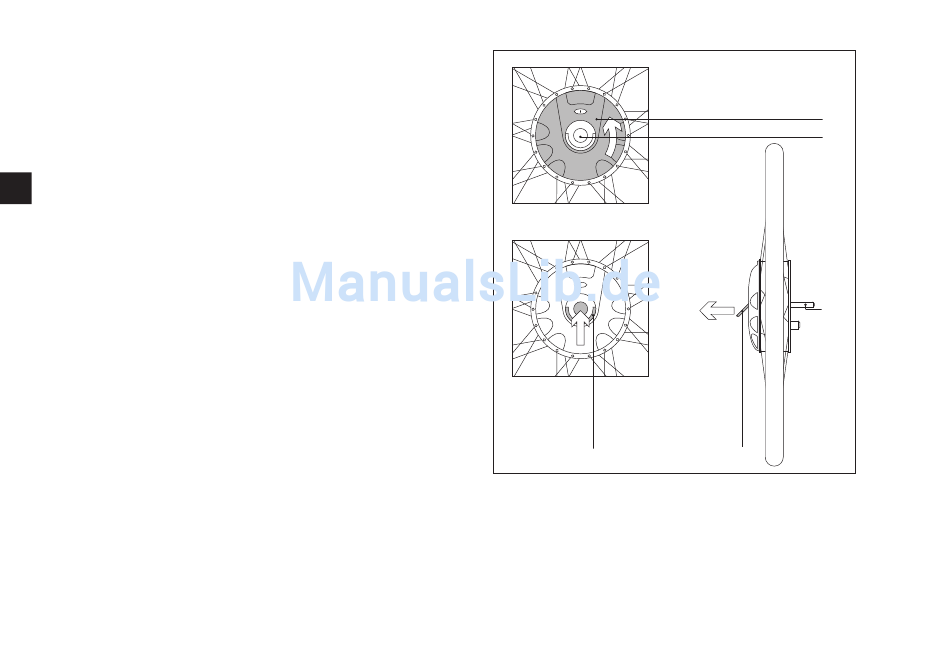

· Schieben Sie die Steckachse [21] des e·fix-Rades etwa
zur Hälfte in die Radaufnahme [24] am Rollstuhl. Der
Bügelgriff [16] ragt in dieser Stellung noch etwa 5mm
über die Verschlußplatte [17] hinaus.
16
· Drehen Sie das e·fix Rad, bis sich der Stecker [22] und
die Drehmoment-Aufnahme [23] an der Halterung
gegenüberstehen.
· Schieben Sie das e·fix Rad vollständig in die Radaufnahme
[24] ein und achten Sie darauf, daß gleichzeitig auch der
Stecker [22] des Rades in die Drehmoment-Aufnahme [23]
an der Halterung mit eingeschoben wird.
15
17
21
16
