Verwandte Anleitungen für Privileg 000.454
Inhaltszusammenfassung für Privileg 000.454

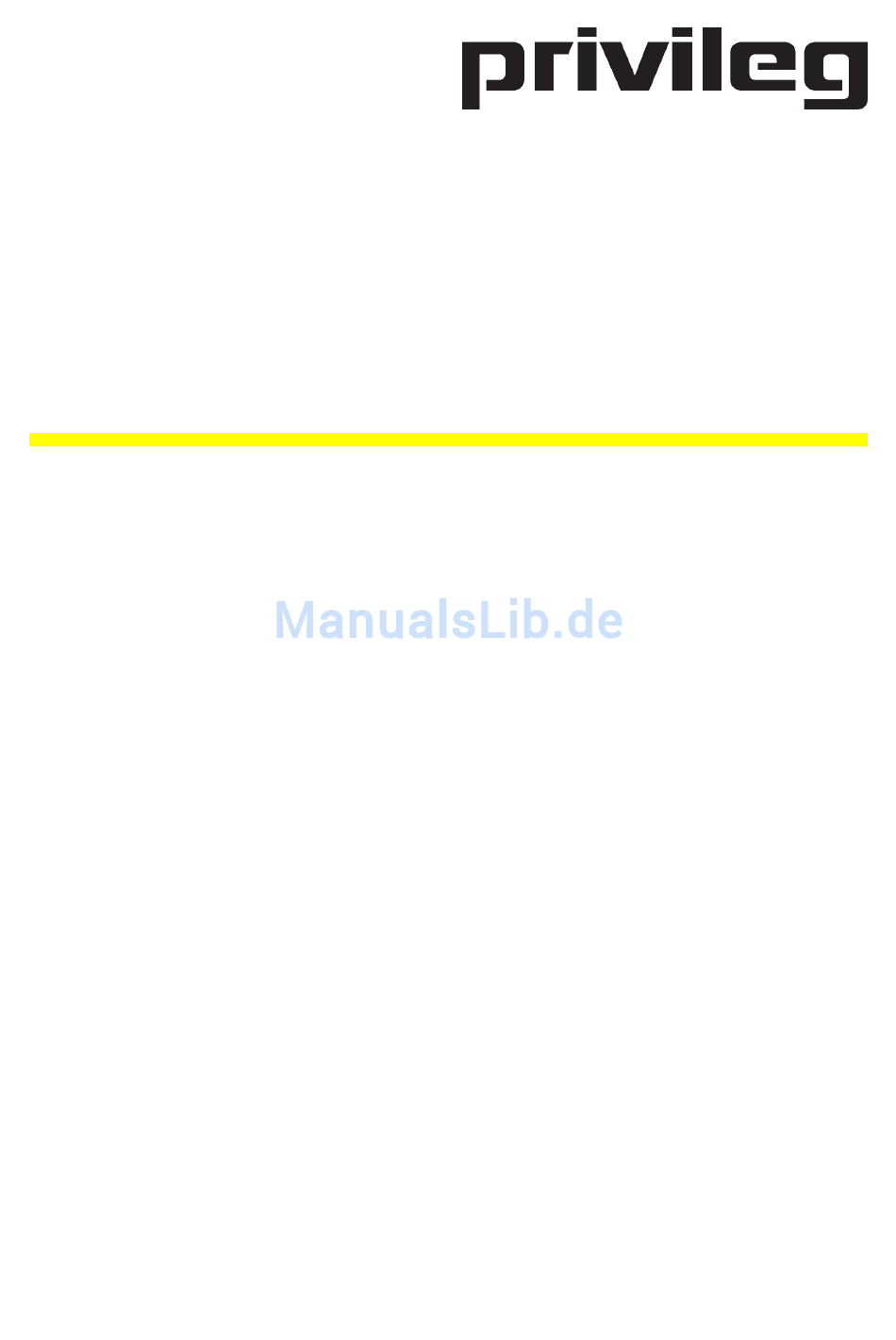

- Seite 1 Gefrierschrank Gebrauchsanleitung 818 1709-00 /0 922 054 820 922 613 820...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für ihren Einkauf bei Quelle. Über- zeugen Sie sich selbst: auf unsere Geräte ist Verlaß. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit ihrem neuen Ge- rät vertraut zu werden.
-
Seite 4: Inhaltsverzeichnis
Abschalten des Gerätes ....... 9 Kundendienst ........22 Entsorgung ........... 9 Typschild ..........22 Geräteübersicht ......... 10 Produkt Nr. 000.454 ......10 Gesamtraumbedarf ......23 Produkt Nr. 000.909 ......11 Einfriertips .......... 24 Bedienung .......... 12 Was sollten Sie beachten? ....24 Bedienungsblende ...... - Seite 5 Stichworte Ablaufrinne ........... 20 Mikrowelle ........25,26 Abschalten des Gerätes ......9 Mindestabstand ........14 Abtauen des Gefrierabteiles ....19 Anzeigeleuchten ........12 Normen ..........8 Backofen ..........26 Raumtemperatur ......... 26 Bedienungsblende ......12 Reinigen und Abtauen ......19 Blanchieren .........
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise l Sollte Ihr neues Kühl- /Gefriergerät als l Bei der Verwendung im gewerblichen Ersatz für ein älteres Modell dienen, so Bereich sind die für das Gewerbe gülti- machen Sie das alte Gerät bitte un- gen Bestimmungen zu beachten. brauchbar: Netzstecker ziehen, An- schlußkabel durchtrennen und den l Der Hersteller übernimmt keine Haf- Stecker mit der Restleitung umwelt-... - Seite 7 l Darauf achten, daß beim Reinigen kein l Brennbare Flüssigkeiten und Gase Wasser in den Temperaturregler ge- nicht im Gerät aufbewahren. langt. Explosionsgefahr! l Das Gerät ist schwer. Scharfe Metall- l Reif- und Eisansätze nicht mit scharf- kanten am Gerät hinten und unten stel- kantigen Gegenständen len ein Verletzungsrisiko dar.
-
Seite 8: Wichtige Hinweise
Wichtige Hinweise Transportschutz Die seitlich links und rechts an den Tür- dichtungen angebrachten Transportstüt- zen herausnehmen. Transportschutz aus unterem Scharnier entfernen. An der Lasche außen anziehen. Die Türe und Innenteile können mit Kle- bebändern am Gehäuse gesichert sein. Eventuelle Rückstände von Klebebändern, die zur Sicherung beweglicher oder loser Teile zum Transport angebracht waren, mit Spiritus, Reinigungs- oder Waschbenzin... -
Seite 9: Geräusche
Geräusche Ist es zu einem Ausfall von mehreren Stun- den gekommen und der "Temperatur- Die Kälte im Gerät wird durch ein Kom- alarm" wurde ausgelöst, ist eine Überprü- pressor-Kühlsystem erzeugt. Es ist daher fung des Lagergutes unmittelbar nach der völlig normal, daß das Gerät bestimmte Unterbrechung unerläßlich. -
Seite 10: Geräteübersicht
Geräteübersicht Produkt Nr. 000.454 Bedienungsblende Beleuchtung Gefrierkalender Kälteakku Einfrierfach mit Klappe Einfrierfach mit Klappe Einschub "Lagern" Gefriertablett Einschub "Lagern" Einschub "Lagern" Einschub "Lagern" Einschub "Lagern" Sockel- blende Schraubfuß... -
Seite 11: Produkt Nr. 000.909
Produkt Nr. 000.909 Bedienungsblende Beleuchtung Gefrierkalender Kälteakku Einfrierfach mit Klappe Einschub "Lagern" Gefriertablett Einschub "Lagern" Einschub "Lagern" Einschub "Lagern" Einschub "Lagern" Sockel- blende Schraubfuß... -
Seite 12: Bedienung
Bedienung Bedienungsblende Digitale Tempe- Temperatur- Kontrolleuchte Netzkontrol- raturanzeige Alarmleuchte Schnellgefrieren leuchte Alarm- Schnellgefrier- Licht- Temperatur- löschtaste schalter schalter regler Temperaturregler Bei Stellung "0“, gegen dem Uhrzeiger- sinn drehen bis der Temperaturregler ein- Die Temperatur wird mit dem Tempera- rastet, sind die Funktionen des Gerätes turregler an der Bedienungsblende ein- ausgeschaltet. -
Seite 13: Schalter
Schalter Inbetriebnahme Der Schalter für die Schnellgefriereinrich- Zur Inbetriebnahme muß das Gefrierge- tung befindet sich unter der gelben Anzei- rät leer sein. geleuchte. Den Temperaturregler auf mittleren Wert Alarmlöschtaste stellen. Mit der Alarmlösch-Taste kann der akusti- sche Alarmsignale stumm geschaltet wer- Es leuchtet die grüne Kontrollampe (Netz- den. -
Seite 14: Einlagern Von Tiefkühlkost
Bedienung Einlagern von Tiefkühlkost Eiswürfelbereitung Gefrorene Lebensmittel werden ohne Ver- Dem Gerät liegt eine Schale zur Eiswür- änderung der Reglerstellung schnellstens felbereitung bei. Die Eiswürfelschale zu eingelagert. dreiviertel mit Wasser füllen und in den Gefrierraum stellen. Um ein Festfrieren im Auf unbeschädigte Verpackung und das Gerät zu verhindern, muß... -
Seite 15: Klimaklassen
Die Bereiche der Umgebungstemperatu- ren sind in Klimaklassen eingeteilt. Die Angabe der Klimaklasse, für die dieses Gerät ausgelegt ist, befindet sich auf dem Typschild, (Siehe Abschnitt "Typschild"). Es bedeutet: Klimaklasse: Umgebungstemp. von +10 bis +32°C Klimaklasse: Umgebungstemp. von +16 bis +32°C Klimaklasse: Umgebungstemp. -
Seite 16: Türanschlagwechsel
Aufstellen Energiespartip: l Die Umgebungstemperatur wirkt sich auf den Stromverbrauch des Gerätes aus. Daher sollte es nicht unmittelbar in der Sonne, an einer Heizung oder neben einem Herd stehen. Es sollte an einem Ort mit einer Umgebungstemperatur ste- hen, die im unteren Bereich seiner angegebenen Klimaklasse liegt. - Seite 17 bzw. der Verflüssiger nicht verbogen oder beschädigt werden, der Fußboden nicht verkratzt oder anderweitig beschädigt wird. Den oberen Scharnierbolzen herausdre- hen und auf der gegenüberliegenden Sei- te wieder eindrehen. Dabei bei Bedarf die Tür soweit anheben bis der Scharnierbol- zen in die Türbuchse trifft. Das untere Scharnier (3 Kreuzschlitz- schrauben) abschrauben.
- Seite 18 Aufstellen Die Blindstopfen am Türgriff entfernen. Den Türgriff abschrauben und auf der ge- genüberliegenden Seite anschrauben. Die Blindstopfen in den Bohrungen um- setzen. Gegebenenfalls durchstoßen und auf der gegenüberliegenden Seite durch neue ersetzen. (Beipack). Das Gerät wieder aufstellen. Die Abdeckungen in der Sockelblende umsetzen und die Sockelblende wieder einsetzen.
-
Seite 19: Gerätedichtung
Gerätedichtung Elektrischer Anschluß Schließt eine Gerätetür oder ein Geräte- Dieses Gerät darf nur an ein 230 Volt Wech- deckel nicht exakt, so hat dies Energiever- selstromnetz angeschlossen werden. Im luste und verstärkte Reifbildung im Gerät Zweifelsfall ist die Spannung (Voltzahl) am zur Folge. -
Seite 20: Ablaufrinne
Reinigen und Abtauen Reif- und Eisansätze nicht mit scharf- geeignetes Gefäß zum Auffangen des Tau- kantigen Gegenständen abkratzen. wassers unter den Ablauf stellen. Zum Abtauen keine Sprays, keine elek- trischen Heizgeräte wie Heizlüfter, Das Geräteinnere einschließlich Zubehör Haartrockner, Dampfreiniger oder an- gründlich mit einem Schwamm oder dere Wärmequellen verwenden! Wischtuch unter Zugabe eines milden... -
Seite 21: Tips Bei Störungen
Tips bei Störungen Die Kontrolleuchten und das Kühlsystem Im Gerät wird es nicht kalt genug: funktionieren nicht. Kontrollieren Sie, ob - Ist die Temperatur auf schwach einge- stellt? - der Netzstecker richtig eingesteckt ist? - Wurde zu warmes Gut eingelagert? - die Sicherung intakt ist und die Netz- steckdose Strom führt? Überprüfen Sie - Wurde zu viel auf einmal eingelagert? -
Seite 22: Austausch Der Glühlampe
Kundendienst Im Reparaturfall verständigen Sie bitte die Produkt Nr. nächstgelegene Quelle Kundendienst- stelle mit Angabe der auf dem Typschild befindlichen Produkt- und Privileg-Num- Privileg Nr. mer. Serien Nr. Die Anschriften und Telefonnummern fin- den Sie im Quelle-Katalog oder im Fern- sprechbuch. -
Seite 23: Gesamtraumbedarf
Gesamtraumbedarf Produkt Nr. 000.909 H = 160cm Produkt Nr. 000.454 H = 180cm... -
Seite 24: Einfriertips
Einfriertips Was sollten Sie beachten? Sehr geehrte Kundin, sehr geehrter Kun- Kein Verfalldatum auf den Packstücken kann zu Schäden an den Lebensmitteln wir möchten mit diesen Einfriertips eine durch Überlagerung führen. schnelle und unkomplizierte Hilfe für die Behandlung Ihrer Lebensmittel bieten. "Alt"-schmeckende Stellen am Fleisch ent- stehen, wenn diese im gefrorenem Zu- Für weitere und genauere Informationen... -
Seite 25: Blanchieren
Bei einem 2,5kg Stück Fleisch ist mit 24 unter fließendem kalten Wasser oder Stunden zu rechnen. noch besser in Eiswasser abgeschreckt. Tip: Flache Formen frieren schneller Nach dem Abtropfen sofort verpacken und durch. einfrieren. Einmal aufgetaute Lebensmittel sollen Für 100g Gemüse rechnet man 1l Was- nicht ein zweites Mal eingefroren werden. -
Seite 26: Einfrieren
Einfriertips Einfrieren Bei Gefrierschränken erfolgt das Einle- gen von oben nach unten in die gekenn- Frische Lebensmittel sollen möglichst zeichneten Fächer: oder "SUPER- schnell durchgefroren werden, da sich FROST". Ist keine Kennzeichnung vorhan- beim langsamen Einfrieren große Eiskri- den, in das oberste Fach einlegen. Siehe stalle bilden, welche die Qualität beein- auch "Geräteübersicht. -
Seite 27: Lagerzeiten
Lagerzeiten Schinken / Speck Kleingebäck Schweinefleisch Kuchen (trocken, Aufläufe, Klöße Sahne Sahne-, Obst-) Eintöpfe Innereien Geflügel Fleischkäse / Leberkäse Lammfleisch Schnittwurst / Bratwurst / Würst- chen Kalbfleisch Babykost Fisch Käse Muscheln Krabben Pilze Speiseeis Rindfleisch Butter Wild Wildgeflügel Gemüse Obst Kräuter Brot / Brötchen Eiweiß... -
Seite 28: Garantie-Information
Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in unseren jeweils gültigen Hauptkatalogen abgedruckt. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kundendienststelle oder unser nächstgelegenes Verkaufshaus zu wenden. Quelle Aktiengesellschaft 90762 Fürth Gefrierschrank Prod.-Nr. 000.454 000.909...
