Pneumatischer High-Speed Druckcontroller CPC3000

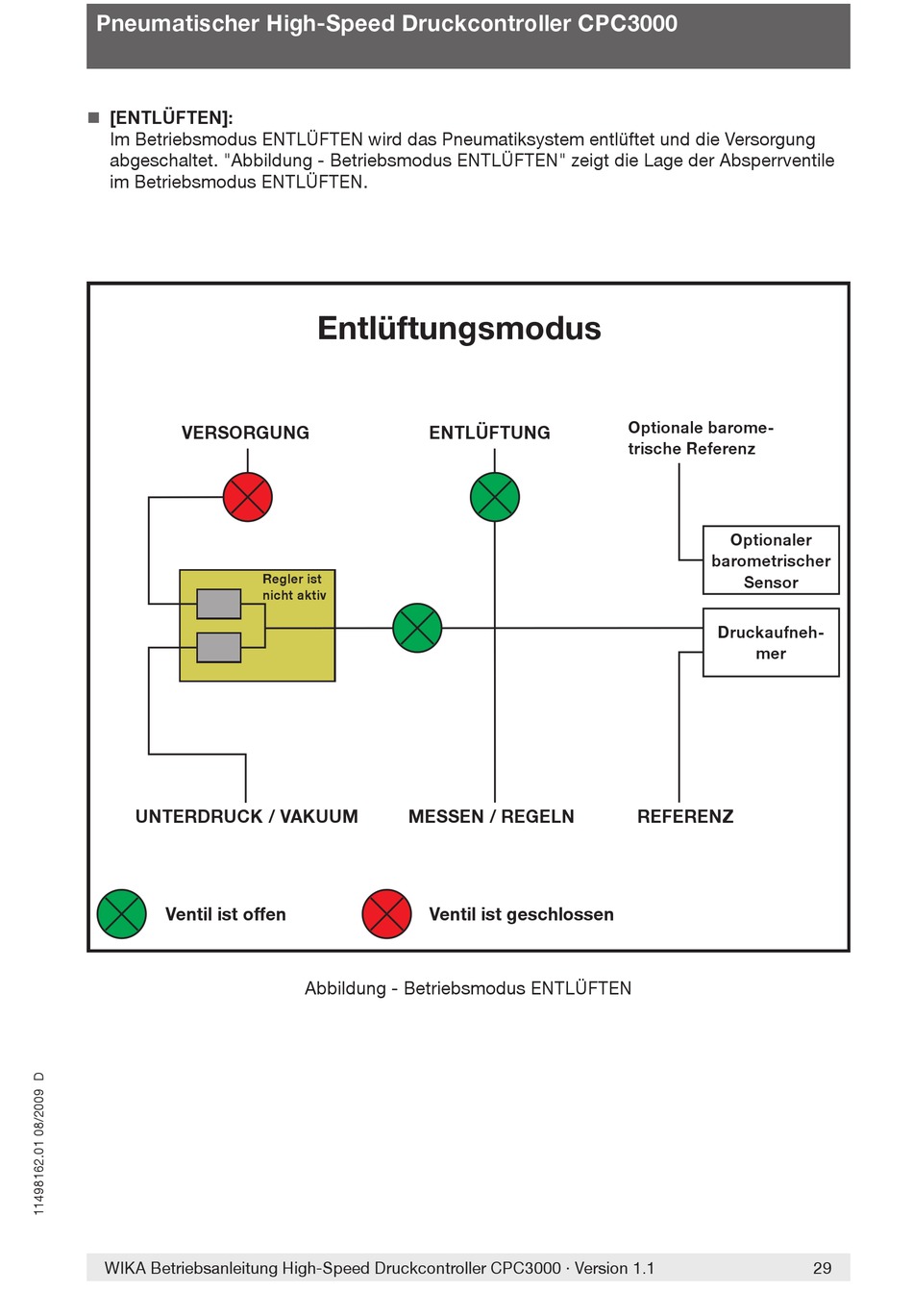

[ENTLÜFTEN]:

Im Betriebsmodus ENTLÜFTEN wird das Pneumatiksystem entlüftet und die Versorgung
abgeschaltet. "Abbildung - Betriebsmodus ENTLÜFTEN" zeigt die Lage der Absperrventile
im Betriebsmodus ENTLÜFTEN.
VERSORGUNG
UNTERDRUCK / VAKUUM
Ventil ist offen
WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1
Entlüftungsmodus
ENTLÜFTUNG
Regler ist
nicht aktiv
MESSEN / REGELN
Ventil ist geschlossen
Abbildung - Betriebsmodus ENTLÜFTEN
Optionale barome-
trische Referenz
Optionaler
barometrischer
Sensor
Druckaufneh-
mer
REFERENZ
