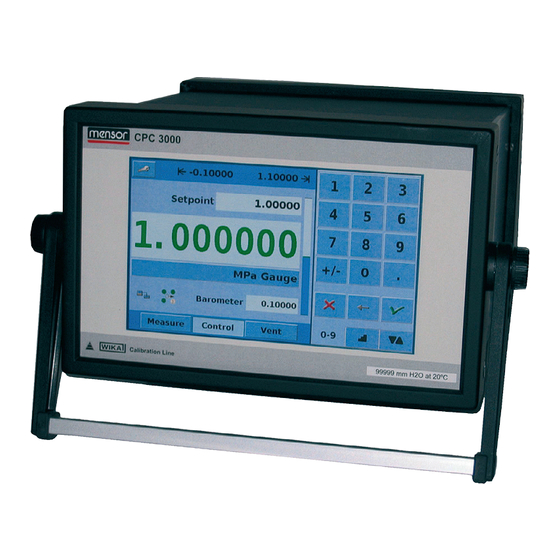

mensor CPC3000 Betriebsanleitung
Verwandte Anleitungen für mensor CPC3000
Inhaltszusammenfassung für mensor CPC3000
- Seite 1 Betriebsanleitung Pneumatischer High-Speed Druckcontroller CPC3000 Pneumatischer High-Speed Druckcontroller CPC3000 Version 1.1...
- Seite 2 Dieses Achtung-Zeichen zeigt Gefahr für System und Material an, wenn die entsprechenden Sicherheitsvorkehrungen nicht getroffen werden. Achtung Dieses Hinweis-Zeichen gibt keine Sicherheitsanweisungen sondern ledig- lich Informationen für ein besseres Verständnis der Fakten. Hinweis WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 3: Inhaltsverzeichnis
System auspacken Abmessungen der Geräteversionen in mm Aufstellung des Gerätes Rückseite Druckanschlüsse Funktion der Druckanschlüssen Elektrische Anschlüsse 5.8.1 Anschluss der Stromversorgung und Einschalten des Gerätes 5.8.2 Anschließen der Kommunikationsschnittstellen Inbetriebnahme Bedienung (via Touchscreen) WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 4 SCPI Befehle Maßnahmen bei Störungen Tabelle: Fehlerbeschreibung und Maßnahmen Rekalibrierung und Wartung Demontage des Gerätes Transport des Gerätes Lagerung des Gerätes Außerbetriebnahme Anhang 1. Tabelle - Maßeinheiten 2. Tabelle - Umrechnungsfaktoren in Pascal WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 5: Allgemeine Hinweise
Zwang umgehend darauf hinzuweisen. Eine Vervielfältigung dieses Handbuches oder Teilen davon ist untersagt. Firmware - Betriebsanleitung-Versionsschlüssel Manual Firmware V1.1 V 1.0 © 2009 Copyright WIKA Alexander Wiegand SE & Co. KG. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 6: Fcc Hochfrequenzemissions Hinweis
Das gesamte Qualitäts- und Leistungsrisiko des Softwareprogramms Hinweis hat der Endbenutzer zu tragen. Sowohl WIKA und MENSOR als auch die Zulieferer haften weder für dem Endbenutzer entstandene Schäden (einschließlich, jedoch nicht beschränkt auf allgemeine Schäden, besondere Schäden, Folgeschäden und Nebenschäden, einschließlich dem Verlust des Unternehmensgewinns, dem Betriebsausfall,... -
Seite 7: Verpackung Für Den Versand
Anleitung und dem Betrieb des Gerätes vertraut ist. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Achtung Transport, fachgerechte Lagerung, Aufstellung, Montage und bestim- mungsgemäßen Gebrauch sowie sorgfältige Bedienung und Instandhal- tung in regelmäßigen Abständen voraus. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 8: Sicherheitshinweise Betreffend Des Betriebes
Atmosphäre abgegeben werden. Wenn an dem VACUUM/EXHASUT- oder VENT-Port keine Dämpfer angebracht werden, ist Gehörschutz für die Personen ratsam, die sich in der Nähe des Gerätes aufhalten, das unter diesen Umständen betrieben wird. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 9 Luftzirkulation vorhanden sein, da während dem Betrieb Gas entweicht. Hoher Druck kann Teile so beschleunigen, dass sie gefährlich werden und zu physischen Verletzungen führen können. Weitere Warnungen und Sicherheitshinweise sind in dieser Anleitung zu finden. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 10: Produktbeschreibung
Anlage: Kalibrierschein) für die gesamte Messkette. Hinweis Das System ist nicht für den Einsatz in Räumen mit Explosionsgefahr geeignet. Wird der CPC3000 nicht gemäß dieser Betriebsanleitung verwendet, ist der Warnung sichere Betrieb des Systems nicht gewährleistet. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller sondern der Betreiber des Gerätes verantwortlich! -
Seite 11: Funktionen
6. Emulation anderer gängiger Controller. 7. Ein optionaler interner, hochpräziser, barometrischer Referenzsensor für die Emulation von Differenz- und Absolutdruck. 8. Ein großes SVGA LCD-Farbdisplay mit Touchscreen als intuitive Bedienerschnitt- stelle. 9. Mehrere Sprachen. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 12: Einschalten Des Cpc000
Netzschalter Abbildung - Rückwand 3.4 Vordere Gehäusewand Die vordere Gehäusewand des CPC3000 (siehe unten: "Abbildung - Vordere Gehäusewand") beinhaltet einen 7-Zoll SVGA-Farbdisplay mit Touchscreenfunktion. Die Bedienereingabe erfolgt über Betätigen der Zahlen, Wörter und Symbole auf dem Bildschirm. Es gibt keine mechanischen Tasten oder Schalter an dieser Gehäusewand. -
Seite 13: Hauptmenü
Pneumatischer High-Speed Druckcontroller CPC3000 3.5 Hauptmenü Nach dem Einschalten des CPC3000 dauert es ca. eine Minute bis das Gerät initialisiert ist, dann erscheint ein Bildschirm wie in "Abbildung - Ausgangsbildschirm" gezeigt. Benutzerdefinierte Regelbereichstoleranzen (konfigurierbar über SETUP - REGELUNG) SETUP Menü... -
Seite 14: Frontplatten-Versionen Und Navigationen
Step ein Prozentsatz der Benutzerdefinierten Grenze ist und nicht der Endwert des internen Sensors. Das ist nützlich bei der Kalibrierung oder dem Testen von Geräten mit verschiedenen Bereichen. "Abbildung - Bargraph" zeigt den Bargraph bei einem CPC3000 in Regelmodus, der den Druck auf Sollwert regelt. - Seite 15 - SETUP-Bildschirm" zeigt einen SETUP-Bildschirm mit aktiviertem Bildschirmregister. Andere Register zur Navigation zu weiteren SETUP-Bildschirmen sind unten in der Anzeige zu finden. Die SETUP-Bildschirme werden ausführlich in Kapitel 7.8 dieser Anleitung beschrie- ben. Abbildung - SETUP-Bildschirm WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 16: Hauptmenü Sollwerteingabeoptionen
Tastaturfeld. Abbildung - Numerisches Tastaturfeld Die "Abbildung - STEP-Tastaturfeld" zeigt das Hauptmenü mit aktiviertem STEP-Tastaturfeld. Abbildung - STEP-Tastaturfeld Die "Abbildung - JOG-Tastaturfeld" zeigt das Hauptmenü mit aktiviertem JOG-Tastaturfeld. Abbildung - JOG-Tastaturfeld WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 17: Technische Daten
Kompensierter Temperaturbereich °C 15 …. 45 Gewicht ca. 9,1 Abmessungen siehe technische Zeichnungen CE-Zeichen Konformitätserklärung Kalibrierung* Inkl. Abnahmeprüfzeugnis 3.1 nach DIN EN 10 204 * Bei waagerechter Aufstellung kalibriert. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 18: Installation
Optional: empfohlenes Schnittstellenkabel oder sonstiges bestelltes Zubehör 5.3 Abmessungen der Geräteversionen in mm Frontansicht Seitenansicht Rückansicht Das Gerät ist als Tisch- oder Einbaugerät erhältlich. Die Einbausätze des CPC3000 sind optio- nal und benötigen eine Befestigungsplatte. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 19: Aufstellung Des Gerätes
Drucks verursachen und sollte daher vermieden werden. Ein Nullpunk- tabgleich auf den Neigungswinkel hebt diese Abweichung auf. Hinweis Durch Anwendung eines höheren Eingangsdrucks als dem empfohlenen Druck, kann der Reglerkanal dauerhaft beschädigt werden! Warnung WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 20: Rückseite
Der Regler wird zusammen mit Innen-Rohrverschraubungen ¼ Zoll und 6 mm Rohrverschrau- bungen geliefert. Mit der geeigneten Verbindungshardware können die Druckanschlüsse mit diesen Adaptern verbunden werden. Keine Dichtungen bei mit O-Ringen abgedichteten Verbindungen verwenden. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 21: Funktion Der Druckanschlüssen
Der Controller muss vor Überdruck geschützt werden. Leitungen, Kupplungen und andere Komponenten, die zum Anschluß des Eingangsvakuums und des MEASURE/CONTROL- Ports verwendet Warnung werden, müssen für die Anwendung geeignet und für die verwendeten Drücke ausgelegt sein. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 22: Elektrische Anschlüsse
5.8.2 Anschließen der Kommunikationsschnittstellen USB 2.0 FS-Schnittstelle Der USB 2.0 FS Anschluß an der Rückwand des CPC3000 ist eine Buchse vom Typ USB-B. Der Hersteller der USB Schnittstellenplatine stellt die Treiber und Produktinformationen auf einer CD bereit, die im Lieferumfang des CPC3000 enthalten ist. -
Seite 23: Inbetriebnahme
Druck für das System und das zu testende Gerät nicht zu hoch ist. Bei Arbeiten am oder mit dem Gerät ist eine Schutzbrille zu tragen. Der Raum, in dem der CPC3000 betrieben wird, muss ausreichend belüftet sein. Wenn die oben genannten Punkte erfüllt sind, können Sie das System einschalten, (der Schal- ter befindet sich auf der Rückseite des Gerätes) und es wie gefordert konfigurieren, nachdem... -
Seite 24: Bedienung (Via Touchscreen)
Aktivierung entsprechender Bildschirmoptionen. Maskenhierarchie: Die Navigation innerhalb des CPC3000 ist ähnlich wie bei einem Dateisystem auf einem Computer oder auf einer Website. Tasten oder Register aktivieren Untermenüs. Innerhalb der Untermenüs gibt es entsprechende weitere Untermenüs oder Auswahlmöglichkeiten. Für die Rückkehr innerhalb der Maskenhierarchie steht die Taste [ZURÜCK] zur Verfü-... - Seite 25 Pneumatischer High-Speed Druckcontroller CPC3000 Das Hauptmenü des CPC3000 wie in "Abbildung - Optionale Element" zeigt Elemente, die auf dem Hauptmenü angezeigt werden können und beschreibt die drei Wahlmöglichkeiten, die für die Sollwerteingabe zur Verfügung stehen (numerisches Tastaturfeld, STEP und JOG). Optio- nale Elemente beinhaltet das Symbol für den Kommunikationsstatus, das eine Verbindung...
-
Seite 26: Sollwerteingabe
ändern sich die JOG-Funktionen entsprechend in ±0,001, ±0,010 und ±0,100. Das ist beim Einstellen des Controllers hilfreich, um z. B. bei einem Manometer den Zeiger deckungsgleich mit der Skala einzustellen. Abbildung - JOG-Keypad WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 27: Betriebsarten
RE/CONTROL angeschlossen ist. "Abbildung - Betriebsart MESSEN" zeigt die Lage der Absperrventile im Messmodus. Wenn der CPC3000 abgeschaltet ist, schließen alle Ventile und es könnte sich noch Druckluft im Pneumatiksystem befinden. Sicherheitshalber sollte vor und nach dem Anschließen von Geräten an dem Port MEASURE/ CONTROL das Druckluftsystem entlüftet werden. - Seite 28 Messmodus. Beachten Sie, dass der Controller im Regelmodus aktiv ist. Regelmodus Optionale barome- VERSORGUNG ENTLÜFTUNG trische Referenz Optionaler barometrischer Regler ist Sensor aktiv Druckaufneh- UNTERDRUCK / VAKUUM MESSEN / REGELN REFERENZ Ventil ist offen Ventil ist geschlossen Abbildung - Betriebsart REGELN WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 29 Entlüftungsmodus Optionale barome- VERSORGUNG ENTLÜFTUNG trische Referenz Optionaler barometrischer Regler ist Sensor nicht aktiv Druckaufneh- UNTERDRUCK / VAKUUM MESSEN / REGELN REFERENZ Ventil ist offen Ventil ist geschlossen Abbildung - Betriebsmodus ENTLÜFTEN WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 30: Dateneingabe
Wert der barometrischen Referenz um den Modus zu emulieren, der im Gegensatz zum nativen Modus ist. Der CPC3000 kann relativ von einem nativen absoluten Sensor emulieren oder absolut von einem nativen relativen Sensor. Die [MODUS] Taste zeigt den nativen Modus mit einer blau hinterlegten Taste und den Emulationsmodus mit einer hellblau hinterlegten Taste an. -
Seite 31: Barchart
Sollwerts an. Die blaue Spalte zeigt die Größenordnung des aktuellen Drucks an. Der schraffierte Bereich zeigt den Teil des internen Sensors oberhalb oder unterhalb der benut- zerdefinierten Toleranzen an, der nicht verwendet wird. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 32: Setup-Menüs
Sprache auf einer Taste. Das ist die aktuelle Sprache. Mit Betätigung dieser Taste erhalten Sie Zugang zu einem Menü, das andere verfügbare Sprachen enthält. Die "Abbil- dung - Sprachen " zeigt den Auswahlbereich für die Sprache. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 33: Setup-Regeln
7.8.2 SETUP-Regeln Die Parameter zur Festlegung der Toleranzen und Einstellung der Parameter für die Druckre- gelung, werden in dem HAUPTMENÜ -> [SETUP] -> [REGELN] (siehe "Abbildung - SETUP- Regeln" konfiguriert. Abbildung - SETUP-Regeln WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 34 Bediener jeden Bereich innerhalb des Endwertes des internen Sensors wählen. Das ist der "Benutzerdefinierte Bereich". Z. B. wenn das CPC3000 einen internen Sensor mit 0-5 bar hat, kann der Anwender einen Bereich von 0-4 bar definieren. Wenn sich der benutzerdefi- nierte Bereich ändert, findet eine entsprechende Änderung im STEP-Menü...
-
Seite 35: Setup-Remote
In dem Bereich Kommunikation gibt es drei Remote-Befehle. Die Taste [MENSOR] aktiviert den Standard Mensor Befehlssatz, die Taste [SCPI WIKA] aktiviert die WIKA SCPI (Standard Commands for Programmable Instrumentation) Befehlsstruktur und die Taste [DPI510] aktiviert den Befehlssatz der mit der Druck DPI 500 Controllerserie kommuniziert. -
Seite 36: Setup-Info
Software-Version. Diese Maske dient lediglich der Information und enthält daher keine interak- tiven Tasten. Abbildung - Einstellungen-Info 7.8.5 SETUP-Service Die Maske Einstellungen-Service ist ein Passwortgeschützter Bereich in dem die Kalibrierung des Sensors und die Einstellung des Controllers durchgeführt wird. Abbildung - Einstellungen-Service WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 37 - Passwort", in die das Passwort eingegeben werden kann. Mit Eingabe des Passworts öffnet sich die Maske SETUP-Service, "Abbildung - SETUP-Service entsperrt" und erlaubt den Zugang zu allen Einstelloptionen. Abbildung - Password Abbildung - SETUP-Service entsperrt WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 38 Soll und die gemessenen Drücke in die Spalte Aktuell ein indem Sie die Zahl drücken, die eingestellt werden soll. Nach dem Ändern der Werte erscheint auf der Maske eine neue Taste "ÜBERNEHMEN". Betätigen Sie diese Taste um die Kalibrierungsdaten zu speichern. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 39 In der Maske, die sich nach Betätigung des Registers [KALIBRIEREN] "Abbildung - Kalibrie- ren Kalibrieren" öffnet, kann der Bediener eine direkte Kalibrierung vornehmen während er direkt mit einem primären Standard verbunden ist. In diesem Modus zeigt der CPC3000 den aktuell gemessenen Druck in der Spalte Aktuell an wenn der gemessene Druck inner- halb weniger Prozent des Wertes in der Spalte Soll liegt.
-
Seite 40: Remote-Betrieb
LINUX ruft dann die ausführbare Programmdatei auf. Die ausführbare Programmdatei führt eine Reihe Software- und Hardware-Initialisierungen durch. Die folgende Hardware/Software wird initialisiert: 8.1 Remote-SETUP Die Einstellung der Schnittstellenkommunikation wird in der Maske [SETUP] -> [REMOTE], "Abbildung - Remote-SETUP" vorgenommen. Abbildung - Remote-SETUP WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 41: Remote-Setup - Ethernet
Abbildung - Ethernet-SETUP 8.3 Remote-SETUP – USB Über den USB Kommunikations-Port kann das CPC3000 mittels eines USB Kabels mit Computer kommunizieren. Der Anschluß an der Rückwand des CPC3000 ist eine Typ B Buchse. Abbildung - USB-SETUP WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 42: Remote-Setup - Ieee-488
Für alle Befehle ohne Fragezeichen (?), zeigt die Spalte Daten die notwendigen Parameter an, die nach dem Strang in der Befehlsspalte an den CPC3000 gesendet werden müssen. Bei Befehlen, bei denen mehrere Parameter an den CPC3000 gesendet werden müssen, müssen die Parameter mit Kommas von einander getrennt werden. -
Seite 43: Mensor Befehls-Set
Cmdset? <sp>X<cr><lf> Der Bezeichner des aktiven Befehlsset wird zurückgesendet. Control Gerät in der Betriebsart Regeln. Control? <sp>(YES oder NO)<cr><lf> Es wird mit JA geantwortet, wenn das Gerät geregelt wird, andernfalls mit NEIN. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 44 %, 92 %, 95 %. Filter? <sp> (filter)<cr><lf> Anzeigefilter wird zurückgesendet. Gasdensity Wert in lb/ft3 Die Gasdichte des Hauptdrucks wird in lb/ft3 eingestellt. Gasdensity? <sp>n.nnnnne+nn<cr><lf> Die Gasdichte des Hauptdrucks wird in lb/ft3 zurückgesendet WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 45 Gerät in der Betriebsart Messen Measure? <sp>(YES oder NO)<cr><lf> JA wird zurückgesendet, wenn das Gerät in Betriebsart Messen ist, andernfalls NEIN. Mode {Standby, measure, control, vent} Die Betriebsart des aktiven Kanals wird eingestellt. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 46 Ja, wenn die Freigabe erfolgreich ist. Antwort: Nein, wenn das Gerät mit einem <sp>(YES oder NO), CCC… anderen Computer geregelt wird. CCCcr><lf> CCC… = Name des regelnden oder verfügbaren Computers Siehe: Befehle Acquire? und Unlock. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 47 Bereichs wird eingestellt. Setptpct Wert in % des aktuellen Bereichs Der Regelsollwert in % des aktuellen Bereichs wird eingestellt. Setptpct? <sp>n.nnnnne+nn<cr><lf> Der aktuelle Sollwert in % des aktuellen Bereichs wird zurückgesen- det. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 48 Step% Wert in % des aktuellen Bereichs Der Regelschritt in % des aktuellen Bereichs wird eingestellt. Steppct Wert in % des aktuellen Bereichs Der Regelschritt in % des aktuellen Bereichs wird eingestellt. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 49: Pcs 400 Befehlsemulation
1 pt cal. wird ausgeführt _pcs4 cal span <value> Die Spanne für den aktiven Aufneh- mer wird auf <Wert> eingestellt. _pcs4 cal zero <value> Die Null für den aktiven Aufnehmer wird auf <Wert> eingestellt. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 50 _pcs4 func F1 Der Druckart Emulationsmodus wird umgeschaltet. _pcs4 func meas Gerät in der Betriebsart Messen _pcs4 func stby <unitno> Das Gerät wird in die Betriebs- art Standby gesetzt in Einheiten <Einheit-Nr.> WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 51 Fensterkonstante für eine stabi- le Druckanzeige bleiben muss, wird eingestellt. _pcs4 stabledelay? Die Anzahl aufeinanderfolgender Anzeigen, die das Gerät innerhalb der Fensterkonstante bleiben muss bevor ein stabiler Druck angezeigt wird, wird zurückgesendet. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 52: Pcs 00 Befehlsemulation
F$nnnnnnn1X Re-initialisieren; $, n ignoriert F$nnnnnnnX BERECHNUNGSDATEN NICHT UNTERSTÜTZT ZURÜCKSENDEN F$nnnnnnnX Einheiten-ID String zurücksenden; $, n ignoriert F$nnnnnnn5X QPS TEMPERATUR NICHT UNTER- STÜTZT ZURÜCKSENDEN F$nnnnnnn6X NULL METER ANZEIGE NICHT UNTERSTÜTZT ZURÜCKSENDEN WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 53 $ V$nnnnnnnX Entlüftungsmodus in aktuellen Druck- einheiten angegeben mit $; n ignoriert V$nnnnnnnsX Entlüftungsmodus in aktuellen Druck- einheiten angegeben mit $; n, s ignoriert AUTOMATISCHER NULLPUNKTAB- GLEICH NICHT UNTERSTÜTZT WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 54: Dpi 510 Befehlsemulation
8.5.5 IEEE 488.2 Befehle Befehl Daten Antwort/Funktion *IDN? Identifikations-String zurücksenden *RST Zurückstellen auf bekannten Status (STANDARD+PSI) *TST? Sendet OK zurück *OPC Bedienung beendet *WAI Sendet Bedienung beendet Status *CLS Löscht Status und Fehlerschlange WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 55: Scpi Befehle
Funktion SENSe [:PRESsure][R] :NAME? Sendet Sensornamen-String zurück :MODE? Sendet “ABSOLUT” oder “RELATIV” zurück :MODE ABS|GAUGE Stellt den Drucktyp ein :ABS? Sendet nativen Sensortyp 0=RELATIV” 1 “ABSOLUT” zurück :RESolution? Sendet Auflösung zurück WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 56 Sendet 1 wenn stabil 0 wenn nicht stabil :AUTOvent ON | OFF | 1 | 0 Stellt die Einheit in dem Entlüftungsmodus ein wenn wahr :AUTOvent? Sendet den Status des Entlüftungsmodus [SOURce] :PRESsure WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
- Seite 57 4. <sp> Druck, minimaler Höchstwert, maximaler Höchstwert<cr><lf> 5. <sp> Druck, aktiver Sensor (P oder S), aktiver Turndown (1-4)<cr><lf> 6. <sp> Druck, Regelpunkt, "stabil" oder "drehbar"<cr><lf> 7. <sp> Druck, “kein Barometer” oder Barometer-Anzeigewert<cr><lf> WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 58: Maßnahmen Zur Fehlerbehebung
Netzeingangsbuchse des Gerätes. Danach ziehen Sie bitte den Sicherungseinschub heraus und überprüfen Sie die Sicherungen. Sicherungshalter Stromeingangsbuchs IV. Funktionsstörungen während der Bedie- Schalten Sie das System aus und nach 5 nung. Sekunden wieder an. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 59 Warnung Weitere Hilfe erhalten Sie durch die WIKA-Abteilung der Prüf- und Kalibriertechnik unter: Tel. +49 - (0) 93 72 / 132-9986 Fax. +49 - (0) 93 72 / 132-217 E-mail: testequip@wika.de WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
-
Seite 60: Rekalibrierung Und Wartung
Jede werksseitige Rekalibrierung beinhaltet außerdem eine umfangreiche und kostenfreie Überprüfung aller Systemparameter. Der CPC3000 benötigt fast keine Wartung da alle Teile sehr robust sind. Es gibt keine Teile, die vom Benutzer gewartet werden müssen. Während jeder Neukalibrierung wird die Funktion der integrierten Überdruckventile getestet und die Lithiumbatterie in der Prozessorplatine (die nur für Zeit und Datum wichtig ist) wird bei... -
Seite 61: Demontage Des Gerätes
-Verbindungen am und im Gerät nicht überdreht bzw. gelockert werden (mit passendem Schlüssel gegenhalten) Warnung 5. Gegebenenfalls Gerät ausbauen. 6. Sicherstellen, dass das Gerät frei von jeglichem Druckmedium ist. 7. Anschlüsse durch mitgelieferte Schutzkappen schützen. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 62: Transport Des Gerätes
Das ist besonders wichtig wenn das Medium gesundheitsschädigend ist z. B. korrosive, toxisch, krebserregend, radioaktiv, etc. Warnung Der Pneumatische High-Speed Druckcontroller CPC3000 ist nur in den speziell hierfür vorge- sehenen Transportkisten zu verschicken. Ggf. fordern Sie bitte eine entsprechende Transport- kiste an: Tel. -
Seite 63: Lagerung Des Gerätes
1. Hüllen Sie das Gerät in eine antistatische Plastikfolie ein. 2. Platzieren Sie das Gerät unter Verwendung des Dämmmaterials in der Kiste. 3. Legen Sie der Kiste bei einer längeren Einlagerung (mehr als 30 Tage) ein Beutel mit Trock- nungsmittel bei. WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 64: Außerbetriebnahme
Kapitel 11: "Demontage des Gerätes" beschrieben. Beachten Sie bei der Entsorgung ausgedienter Geräte die gültigen gesetzlichen und kommunalen Vorschriften. Mit der endgültigen Entsorgung des Gerätes ist eine dafür qualifizierte Fachfir- ma zu beauftragen. Hinweis WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 65: Anhang
Pneumatischer High-Speed Druckcontroller CPC3000 15. Anhang Internationaler Verkauf und Service Tabelle - Maßeinheiten Tabelle - Umrechnungsfaktoren, Pascal WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 66: Tabelle - Maßeinheiten
Hektopascal Megapascal Millimeter Wasser bei 0 °C O 20 °C Zentimeter Wasser bei 0 °C O 20 °C Meter Wasser bei 0 °C O 20 °C Benutzereinheiten 1 Benutzerdefiniert Benutzereinheiten Benutzerdefiniert WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... -
Seite 67: Tabelle - Umrechnungsfaktoren In Pascal
9,576052E+04 MICROMETER HG bei 0 °C 7,500636E+00 1,333220E-01 7,251885E-08 1,378951E+07 1,00000E-02 1,00000E+02 1,00000E-06 1,00000E+06 O bei 20 °C 1,021553E-01 9,789017E+00 O bei 20 °C 1,021553E-02 9,789017E+01 O bei 20 °C 1,021553E-04 9,789017E+03 WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1... - Seite 68 (+48) 542 3011-00 Fax: (+48) 542 3011-01 E-mail: info@wikapolska.pl www.wikapolska.pl WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 0 63911 Klingenberg • Germany Phone (+49) 93 72/132-9986 (+49) 93 72/132-217 E-Mail testequip@wika.de www.wika.de WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1...
