Pneumatischer High-Speed Druckcontroller CPC3000
Das Hauptmenü des CPC3000 wie in "Abbildung - Optionale Element" zeigt Elemente, die auf
dem Hauptmenü angezeigt werden können und beschreibt die drei Wahlmöglichkeiten, die für
die Sollwerteingabe zur Verfügung stehen (numerisches Tastaturfeld, STEP und JOG). Optio-
nale Elemente beinhaltet das Symbol für den Kommunikationsstatus, das eine Verbindung
oder Trennung vom Remote-Computer anzeigt und die Anzeige der barometrischen Referenz,
die den atmosphärischen Druck anzeigt, der von einem optionalen internen Barometersensor
gemessen wird.
Benutzerdefinierte DUT / Regelbereichs-
toleranzen (konfigurierbar mit SETUP)
SETUP-Menü
Sollwert
Stabilitätsanzeige
Aktueller Druckwert
Druckartanzeige
Taste Druckeinheit
Bargraph
MESSEN
Der Messmodus stellt eine di-
rekte pneumatische Verbindung
zwischen dem Drucksensor und
dem zu testenden Gerät her. Im
Messmodus ist die Druckregelung
deaktiviert.
SETUP-Menü
Taste Druckemulation-
smodus
Kommunikations-
status*
Anzeige für optionale
Barometrische Referenz*
WIKA Betriebsanleitung High-Speed Druckcontroller CPC3000 ∙ Version 1.1
REGELN
Im Regelmodus regelt das Gerät
die Druckleistung entsprechend
dem Sollwert und liefert somit
einen präzisen Druck am
MEASURE-Port.

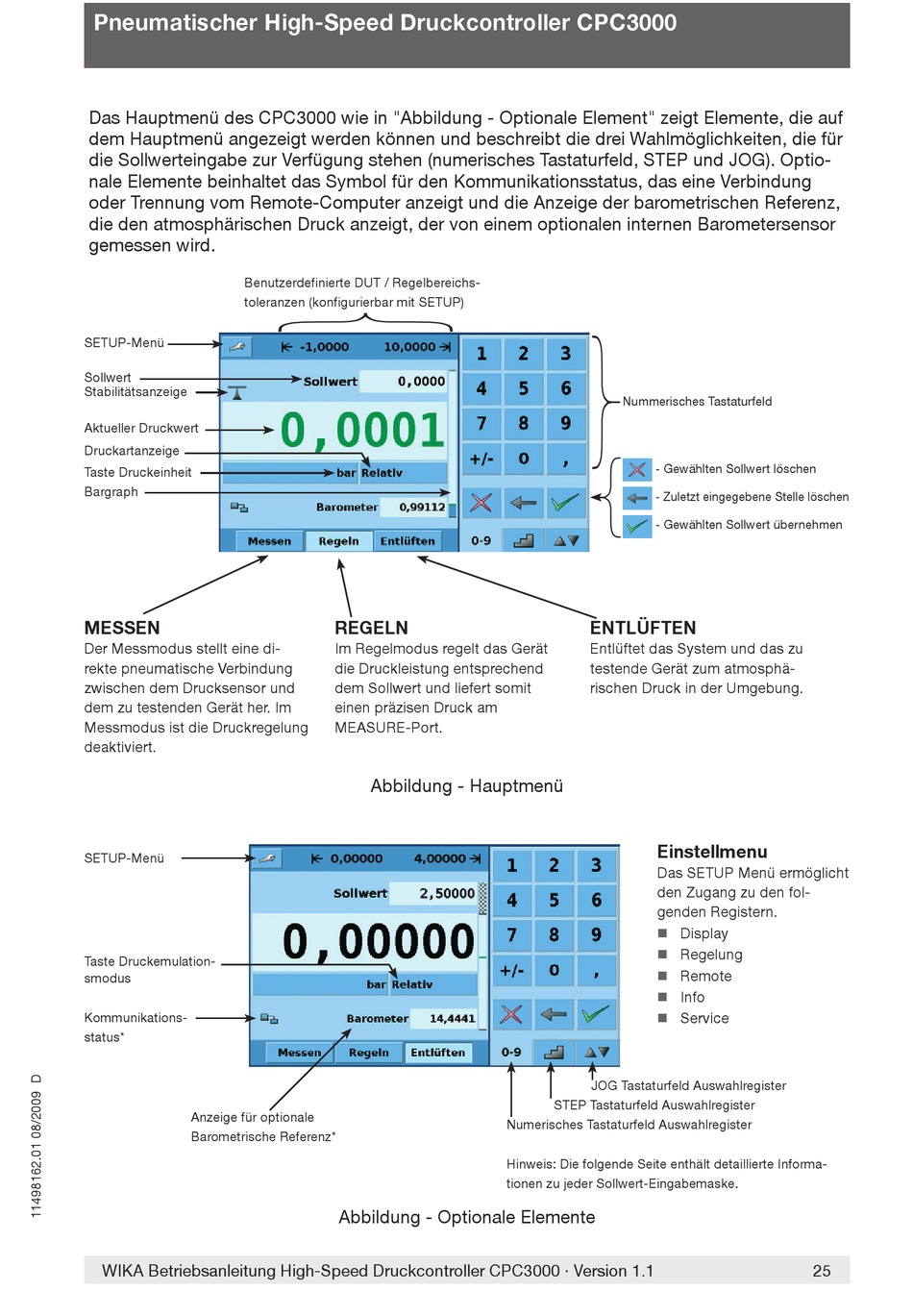

Abbildung - Hauptmenü
Numerisches Tastaturfeld Auswahlregister
Hinweis: Die folgende Seite enthält detaillierte Informa-
tionen zu jeder Sollwert-Eingabemaske.
Abbildung - Optionale Elemente
Nummerisches Tastaturfeld
- Gewählten Sollwert löschen
- Zuletzt eingegebene Stelle löschen
- Gewählten Sollwert übernehmen
ENTLÜFTEN
Entlüftet das System und das zu
testende Gerät zum atmosphä-
rischen Druck in der Umgebung.
Einstellmenu
Das SETUP Menü ermöglicht
den Zugang zu den fol-
genden Registern.
Display

Regelung

Remote

Info

Service

JOG Tastaturfeld Auswahlregister
STEP Tastaturfeld Auswahlregister
25
